ロータリーダンパー TD90
- 通常単価(税別)
- 11,746円
- 税込単価
- 12,921円
【特長】・指はさみを防止（上蓋補助装置）します。・簡単取り付け、後付け可能（蓋...
詳細情報を確認するTD90B1-50K GOLDの仕様・寸法情報
種類
ロータリー形蝶番
本体材質
樹脂
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
ダンパー
長さ【範囲選択】(mm)
60.1～70
長さ L(mm)
62
幅【範囲選択】(mm)
25.1～35
幅 W(mm)
33
勝手違い
左用
使用環境
標準
開き角度 θ(deg)
120
最小必要トルク(N・m)
4.90
制動方向
CCW（L）
商品情報
外形図
規格表
使用例

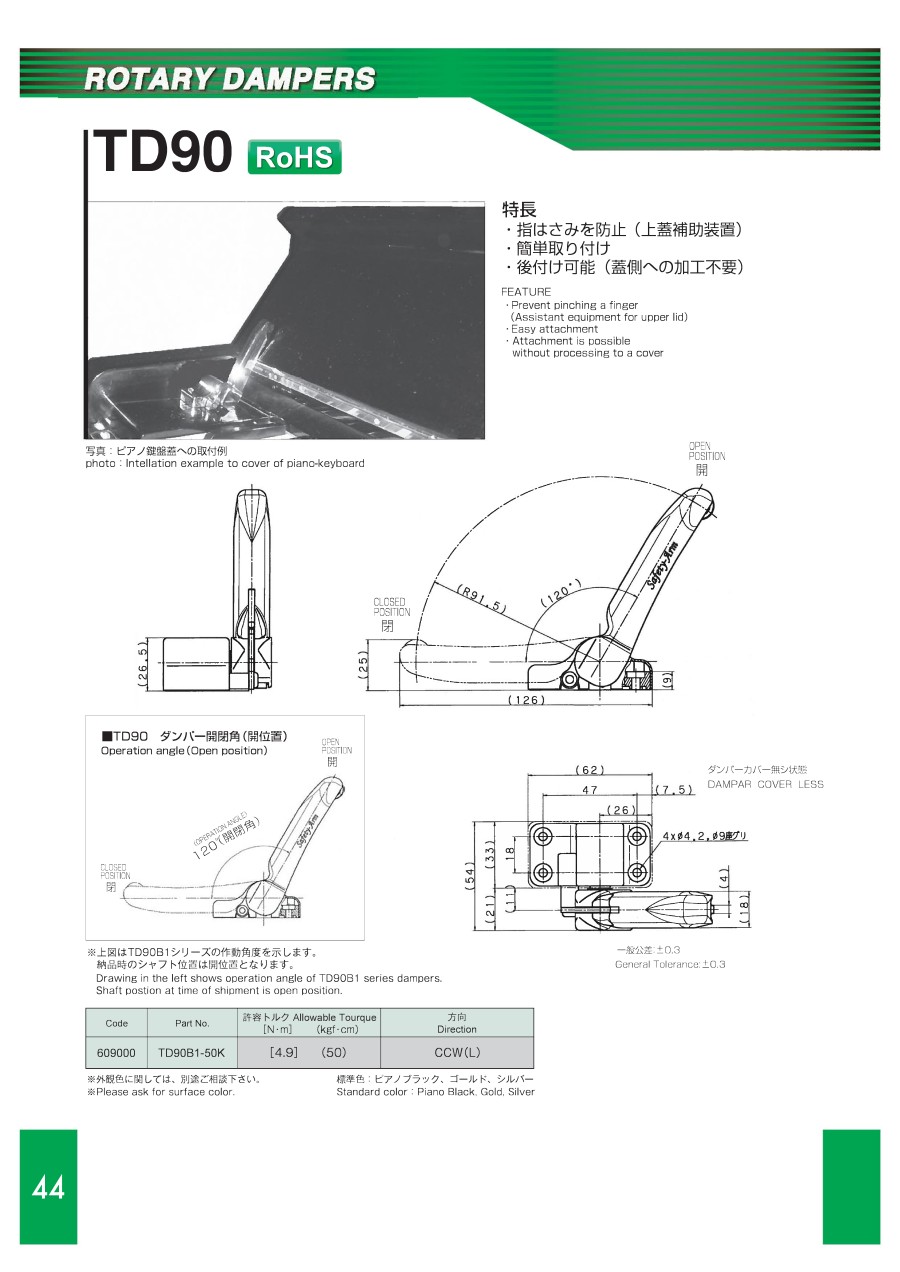

TD90 ダンパー開閉角（開位置）
※上図はTD90B1シリーズの作動角度を示します。
納品時のシャフト位置は開位置となります。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ロータリーダンパー TD90の型番TD90B1-50K GOLDのページです。
型番TD90B1-50K GOLDに関する仕様情報を記載しております。
