ロータリーダンパー TD89
- 通常単価(税別)
- 6,858円
- 税込単価
- 7,544円
小型ヒンジ形状で取り付け容易です。本体種類 ロータリー形使用環境 標準本体材質 亜鉛合金付加機能 ダン...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

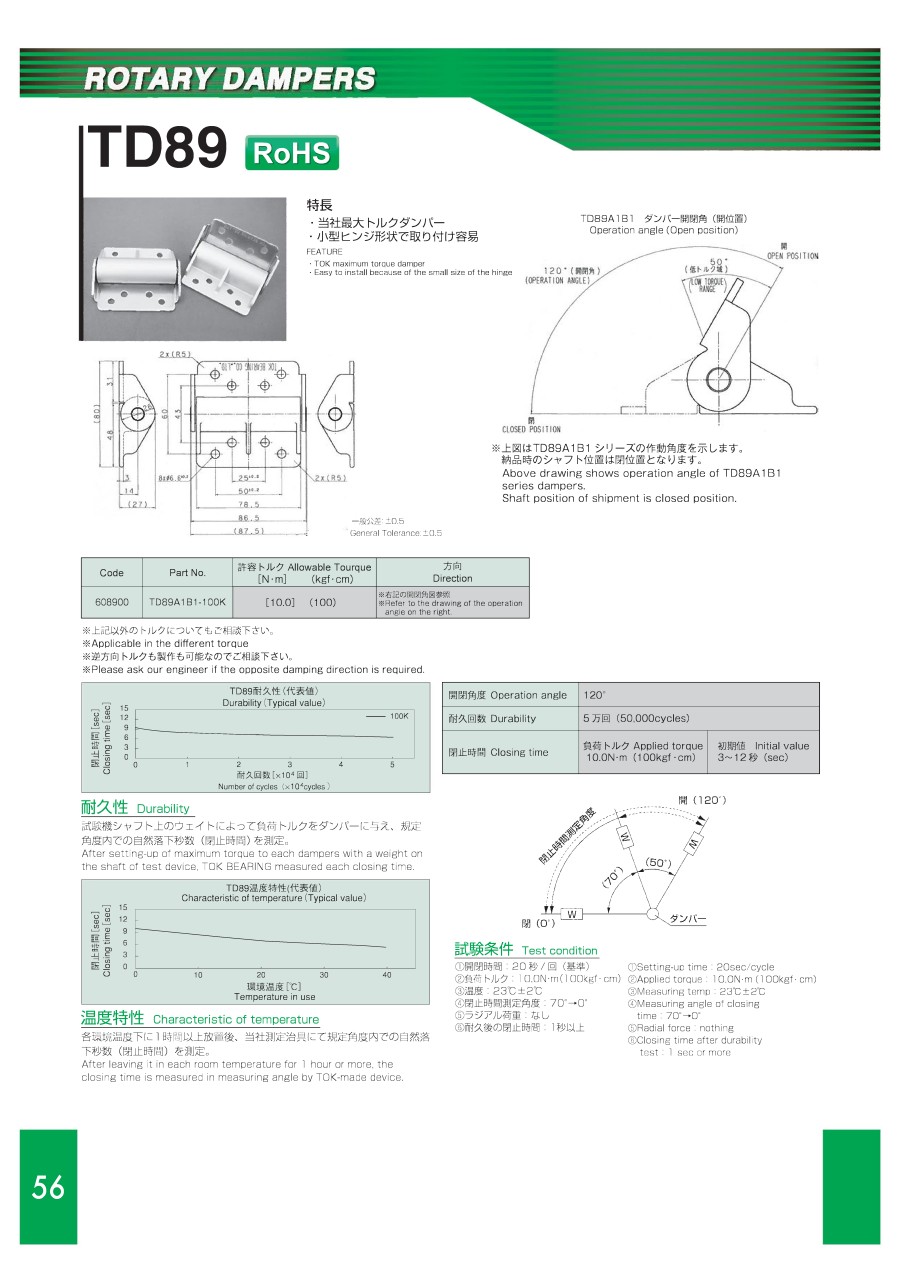

TD89A1B1-100Kの仕様・寸法情報
商品情報
外形図
規格表
使用例
TD89A1B1 ダンパー開閉角（開位置）
※上図はTD89A1B1 シリーズの作動角度を示します。
納品時のシャフト位置は閉位置となります。
性能・試験情報
| 開閉角度 | 120° | |
|---|---|---|
| 耐久回数 | 5 万回 | |
| 閉止時間 | 負荷トルク 10.0N・m （100kgf ・ cm） | 初期値 3～12 秒 |
試験条件
1 開閉時間：20 秒/ 回（基準）
2 負荷トルク：10.0N・m（100kgf・cm）
3 温度：23℃±2℃
4 閉止時間測定角度：70°→0°
5 ラジアル荷重：なし
6 耐久後の閉止時間：1秒以上
耐久性
温度特性
試験機シャフト上のウェイトによって負荷トルクをダンパーに与え、規定角度内での自然落下秒数（閉止時間）を測定。
各環境温度下に1時間以上放置後、当社測定治具にて規定角度内での自然落下秒数（閉止時間）を測定。
詳細情報
基本情報
小型ヒンジ形状で取り付け容易です。本体種類 ロータリー形使用環境 標準本体材質 亜鉛合金付加機能 ダンパー付 開き角度 θ(deg) 120取付方法 ねじ止め 取付ねじ穴種類 丸穴 最小必要トルク(N・m) 10.00
