TOK

ロータリーダンパー TD62

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,898円

税込単価: 2,088円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TOK

ロータリーダンパー TD102

4.3

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TOK

ロータリーダンパー TD58

通常価格(税別)： 1,915円 (税込価格：2,107円)

通常出荷日：在庫品1日目

トルクラインナップが豊富。本体種類ロータリー形使用環境標準本体材質樹脂...

詳細情報を確認する

種類
ロータリー形蝶番
本体材質
樹脂
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
ダンパー
長さ【範囲選択】 (mm)
40.1～50
長さ L (mm)
43
幅【範囲選択】 (mm)
25.1～35
幅 W (mm)
28
使用環境
標準
開き角度 θ (deg)
360
本体表面処理
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

歯車仕様
種類	標準平歯車
歯形	インボリュート・並歯
モジュール	1
圧力角	20°
歯数	15
P.C.D［mm］	φ15
転位量	+0.3
マタギ歯厚/ 数	4.84/2

規格表

※ CW（R）…軸方向から見てCW 回転時ダンパー効果を生じる（キャップ色：ダークグレー）
CCW（L）…軸方向から見てCCW 回転時ダンパー効果を生じる（キャップ色：グレー）

性能・試験情報

Part No.	初期トルク［mN・m］（gf・cm）	回転速度（min^-1）
TD62R1/L1-300	［21～39］（214～397）	30
TD62R1/L1-600	［45～75］（214～397）
TD62R1/L1-900	［72～108］（214～397）
TD62R1/L1-1500	［120～180］（1,224～1,836）
TD62R1/L1-2000	［160～240］（1,632～2,448）
TD62W1-600	［45～75］（459～765）
TD62W1-1500	［120～180］（1,224～1,836）

耐久回数：10万往復

試験条件

1 試験方法：ラック・ピニオンによる噛合わせ実験
2 試験回数：1往復を1回として、10万回実施
3 ラック長：L=50mm
4 移動速度：約24mm/ 秒
5 回転速度：約30min^-1
6 ピニオン：上記歯車仕様同じ
7 耐久後のトルク：0.12N・m 以上（30min^-1）
（200mN・m）
8 ダンパー回転回数：片道約1回転

耐久性

速度依存性

回転速度30min^-1時に発生するトルクを当社測定機にて測定。

各回転速度時に発生するトルクを当社トルク測定機にて測定。

温度特性

各環境温度下に1時間以上放置後、回転速度30min^-1時に発生するトルクを当社測定機にて測定。

型番リスト

表示件数

型番

勝手違い

最小必要トルク

(mN・m)

制動方向

RoHS?

最小発注数量

左用	150	CCW（L）	10	1個
左用	200	CCW（L）	10	1個
左用	30	CCW（L）	10	1個
左用	60	CCW（L）	10	1個
左用	90	CCW（L）	10	1個
右用	150	CW（R）	10	1個
右用	200	CW（R）	10	1個
右用	30	CW（R）	10	1個
右用	60	CW（R）	10	1個
右用	90	CW（R）	10	1個
左右兼用	60	CW・CCW	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能
1,898円 ( 2,088円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

トルクラインナップが豊富。本体種類ロータリー形使用環境標準本体材質樹脂付加機能ダンパー付　開き角度 θ(deg) 360取付方法ねじ止め　取付ねじ穴種類丸穴

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

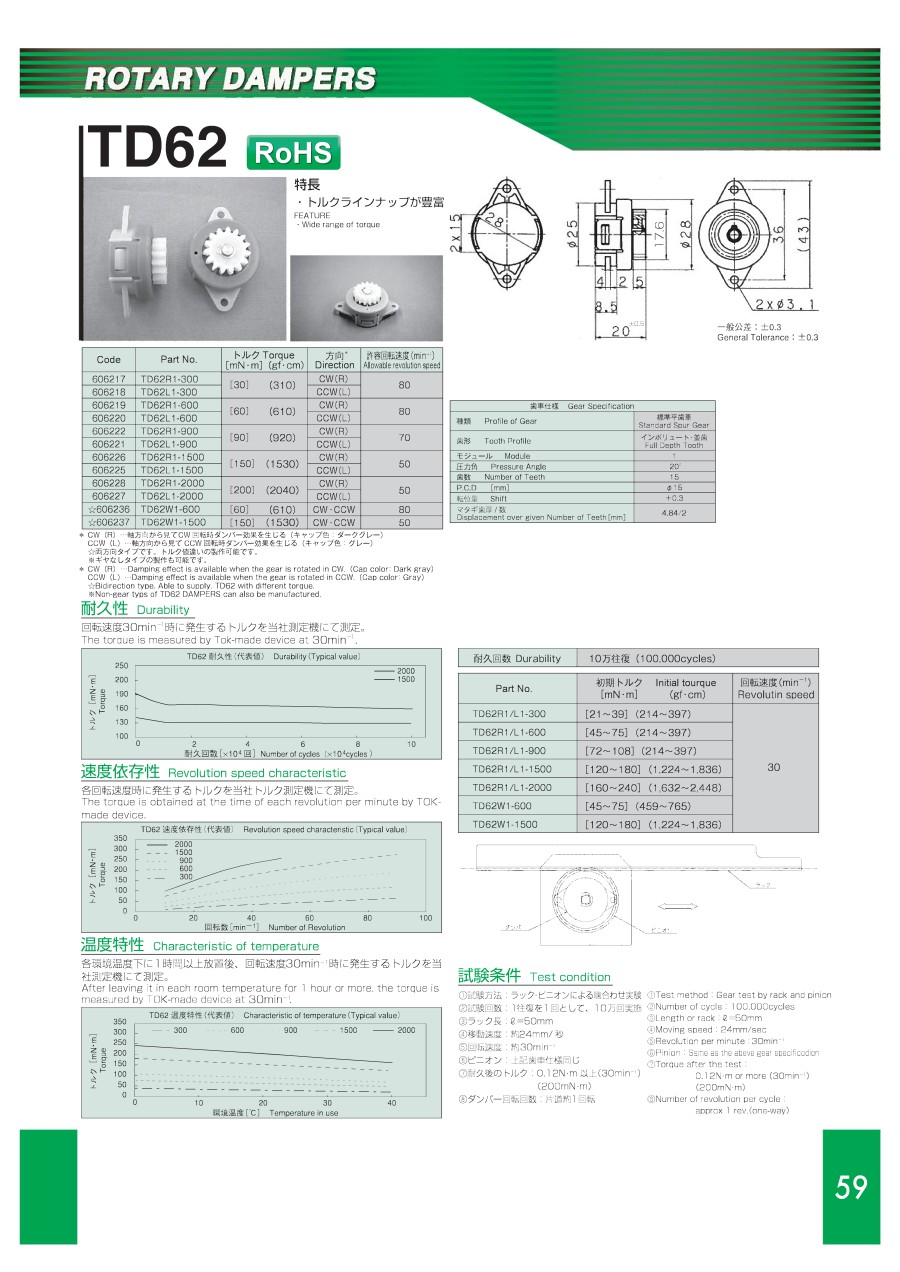

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロータリーダンパー TD62のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

テンション機構の速度制御

満足度：4.02018/11/12

形状は同じでトルク違いを複数購入して比較できるのはとても良いと思います。
