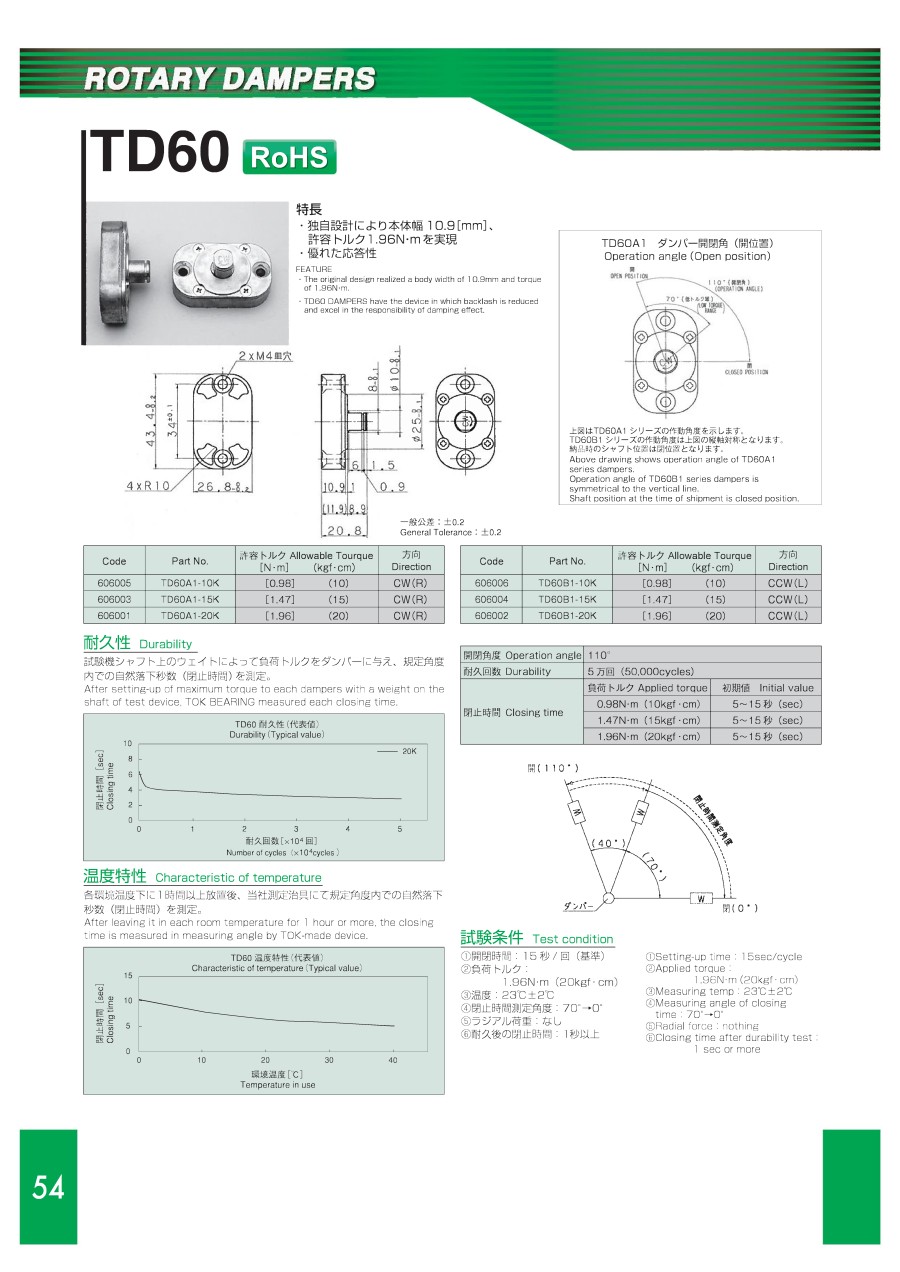

ロータリーダンパー TD60
- 通常単価(税別)
- 3,340円～4,176円
- 税込単価
- 3,674円～4,594円
独自設計により本体幅10.9〔mm〕、許容トルク1.96N・mを実現。優れた応...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
規格表
使用例
TD60A1 ダンパー開閉角（開位置）
上図はTD60A1 シリーズの作動角度を示します。
TD60B1 シリーズの作動角度は上図の縦軸対称となります。
納品時のシャフト位置は閉位置となります。
性能・試験情報
| 開閉角度 | 110° | |
|---|---|---|
| 耐久回数 | 5 万回 | |
| 閉止時間 | 負荷トルク | 初期値 |
| 0.98N・m（10kgf・cm） | 5～15 秒 | |
| 1.47N・m（15kgf・cm） | 5～15 秒 | |
| 1.96N・m（20kgf・cm） | 5～15 秒 | |
試験条件
1 開閉時間：15 秒/ 回（基準）
2 負荷トルク：1.96N・m（20kgf・cm）
3 温度：23℃±2℃
4 閉止時間測定角度：70°→0°
5 ラジアル荷重：なし
6 耐久後の閉止時間：1秒以上
耐久性
温度特性
試験機シャフト上のウェイトによって負荷トルクをダンパーに与え、規定角度内での自然落下秒数（閉止時間）を測定。
各環境温度下に1時間以上放置後、当社測定治具にて規定角度内での自然落下秒数（閉止時間）を測定。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,708円 ( 4,079円 ) | 在庫品1日目当日出荷可能 |
3,708円 ( 4,079円 ) | 在庫品1日目当日出荷可能 |
4,176円 ( 4,594円 ) | 在庫品1日目当日出荷可能 |
3,708円 ( 4,079円 ) | 在庫品1日目当日出荷可能 |
3,572円 ( 3,929円 ) | 在庫品1日目当日出荷可能 |
