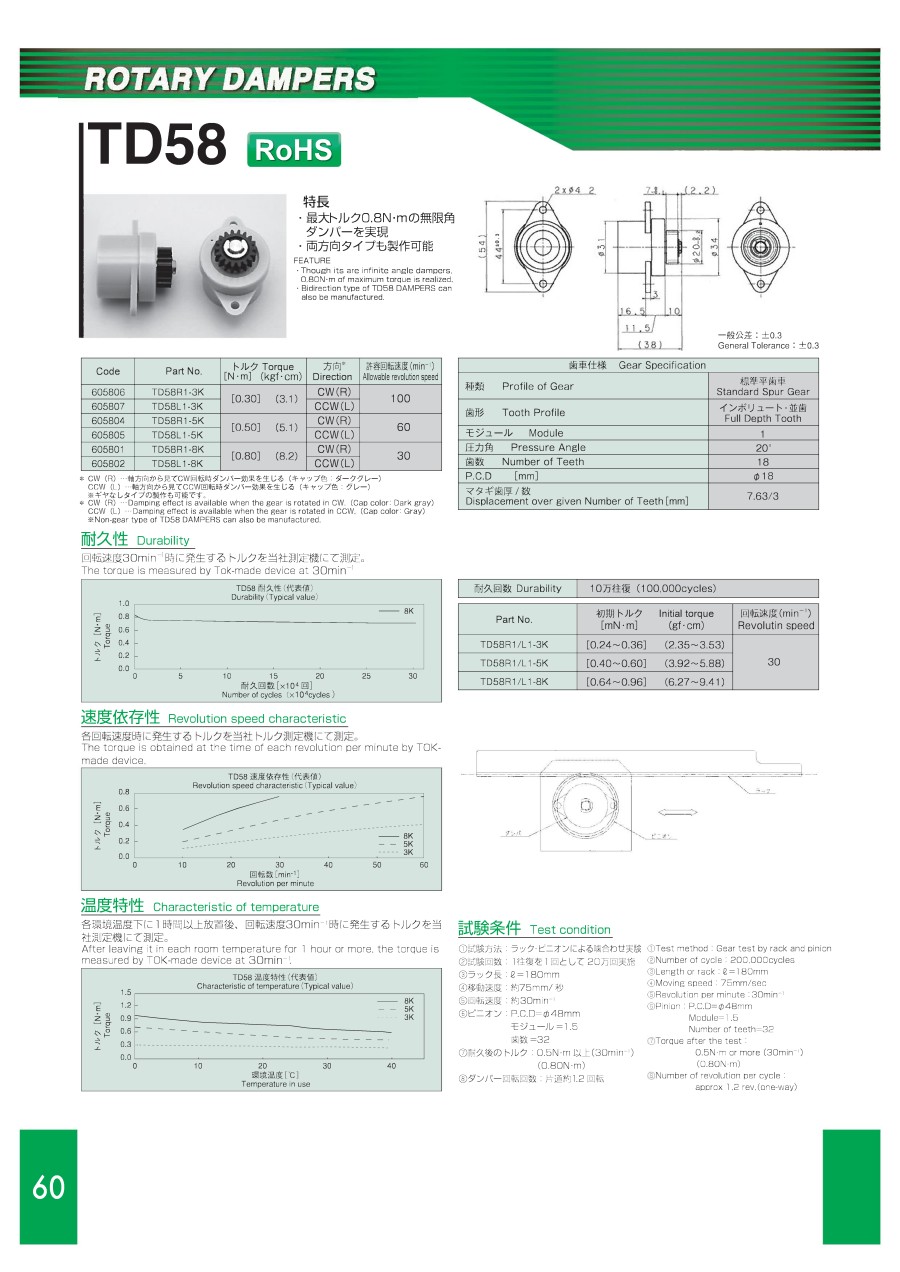

ロータリーダンパー TD58
- 通常単価(税別)
- 1,915円～1,998円
- 税込単価
- 2,107円～2,198円
【特長】・最大トルク0.8N・mの無限角ダンパーを実現。・両方向タイプも制作可...
詳細情報を確認する
商品情報
外形図
製品仕様
| 歯車仕様 | |
|---|---|
| 種類 | 標準平歯車 |
| 歯形 | インボリュート・並歯 |
| モジュール | 1 |
| 圧力角 | 20° |
| 歯数 | 18 |
| P.C.D ［mm］ | φ18 |
| マタギ歯厚/ 数 | 7.63/3 |
規格表
※ CW（R）…軸方向から見てCW回転時ダンパー効果を生じる（キャップ色：ダークグレー）
CCW（L）…軸方向から見てCCW回転時ダンパー効果を生じる（キャップ色：グレー）
性能・試験情報
| Part No. | 初期トルク ［mN・m］ （gf・cm） | 回転速度（min-1） |
|---|---|---|
| TD58R1/L1-3K | ［0.24～0.36］ （2.35～3.53） | 30 |
| TD58R1/L1-5K | ［0.40～0.60］ （3.92～5.88） | |
| TD58R1/L1-8K | ［0.64～0.96］ （6.27～9.41） |
耐久回数：10万往復
試験条件
1 試験方法：ラック・ピニオンによる噛合わせ実験
2 試験回数：1往復を1回として20万回実施
3 ラック長：L=180mm
4 移動速度：約75mm/ 秒
5 回転速度：約30min-1
6 ピニオン：P.C.D=φ48mm
モジュール=1.5
歯数=32
7 耐久後のトルク：0.5N・m 以上（30min-1）
（0.80N・m）
8 ダンパー回転回数：片道約1.2 回転
耐久性
速度依存性
回転速度30min-1時に発生するトルクを当社測定機にて測定。
各回転速度時に発生するトルクを当社トルク測定機にて測定。
温度特性
各環境温度下に1時間以上放置後、回転速度30min-1時に発生するトルクを当社測定機にて測定。
