ロータリーダンパー TD42
- 通常単価(税別)
- 5,218円～6,038円
- 税込単価
- 5,740円～6,642円
優れた応答性。最大8.83N・mのトルクを許容。 ※本シリーズはCADデータ修...
詳細情報を確認する商品情報
外形図
規格表
使用例
TD42A2 ダンパー開閉角（開位置）
上図はTD42A2 シリーズの作動角度を示します。
TD42B2 シリーズの作動角度は上図の縦軸対称となります。
納品時のシャフト位置は閉位置となります。

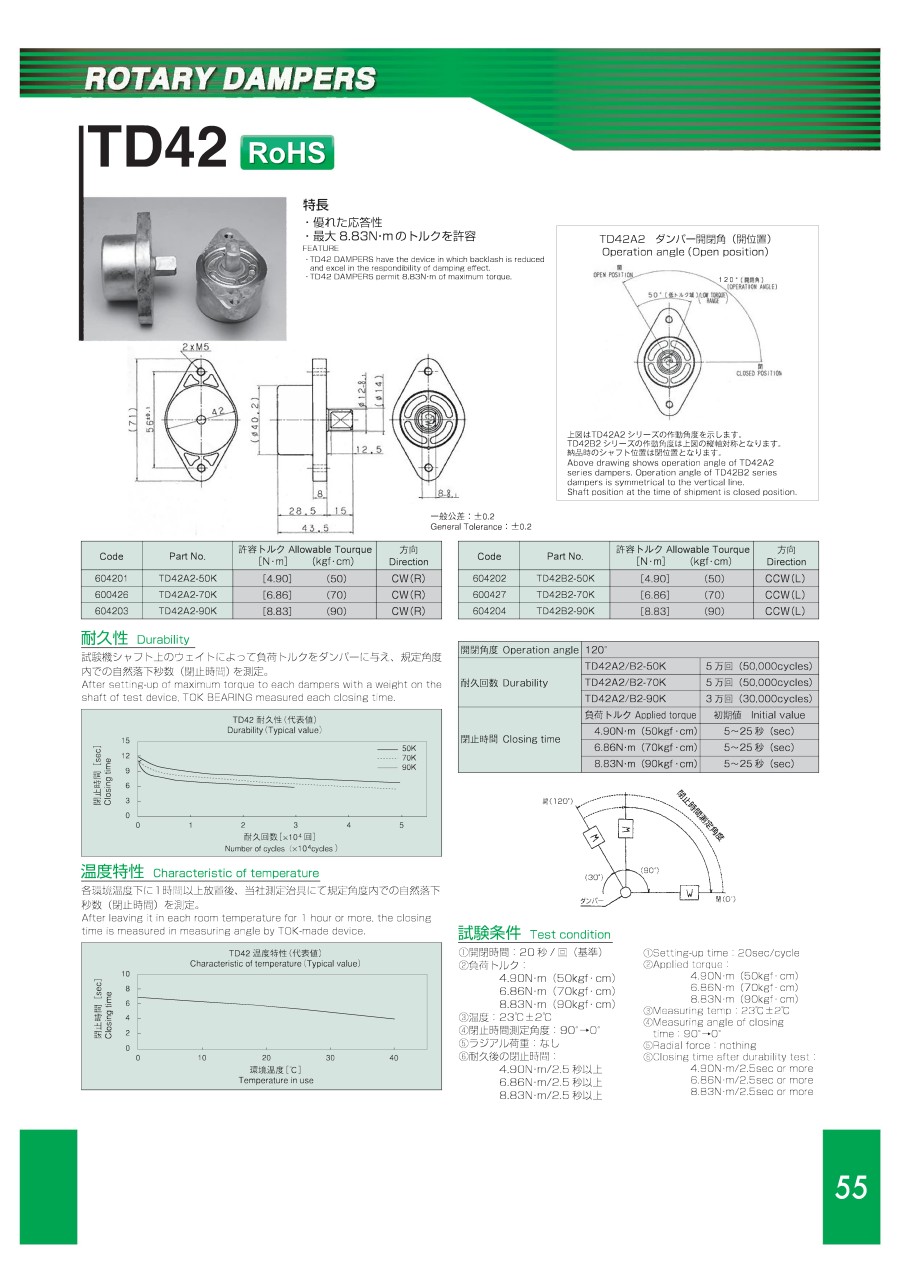

性能・試験情報
| 開閉角度 | 120° | |
|---|---|---|
| 耐久回数 | TD42A2/B2-50K | 5 万回 |
| TD42A2/B2-70K | 5 万回 | |
| TD42A2/B2-90K | 3 万回 | |
| 閉止時間 | 負荷トルク | 初期値 |
| 4.90N・m（50kgf・cm） | 5～25 秒 | |
| 6.86N・m（70kgf・cm） | 5～25 秒 | |
| 8.83N・m（90kgf・cm） | 5～25 秒 | |
試験条件
1 開閉時間：20 秒/回（基準）
2 負荷トルク：4.90N・m（50kgf・cm）
6.86N・m（70kgf・cm）
8.83N・m（90kgf・cm）
3 温度：23℃±2℃
4 閉止時間測定角度：90°→0°
5 ラジアル荷重：なし
6 耐久後の閉止時間：4.90N・m/2.5 秒以上
6.86N・m/2.5 秒以上
8.83N・m/2.5 秒以上
耐久性
試験機シャフト上のウェイトによって負荷トルクをダンパーに与え、規定角度内での自然落下秒数（閉止時間）を測定。
温度特性
各環境温度下に1時間以上放置後、当社測定治具にて規定角度内での自然落下秒数（閉止時間）を測定。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,218円 ( 5,740円 ) | 5日目 |
6,038円 ( 6,642円 ) | 在庫品1日目当日出荷可能 |
5,627円 ( 6,190円 ) | 5日目 |
5,817円 ( 6,399円 ) | 在庫品1日目当日出荷可能 |
