メカニカル部品技術窓口

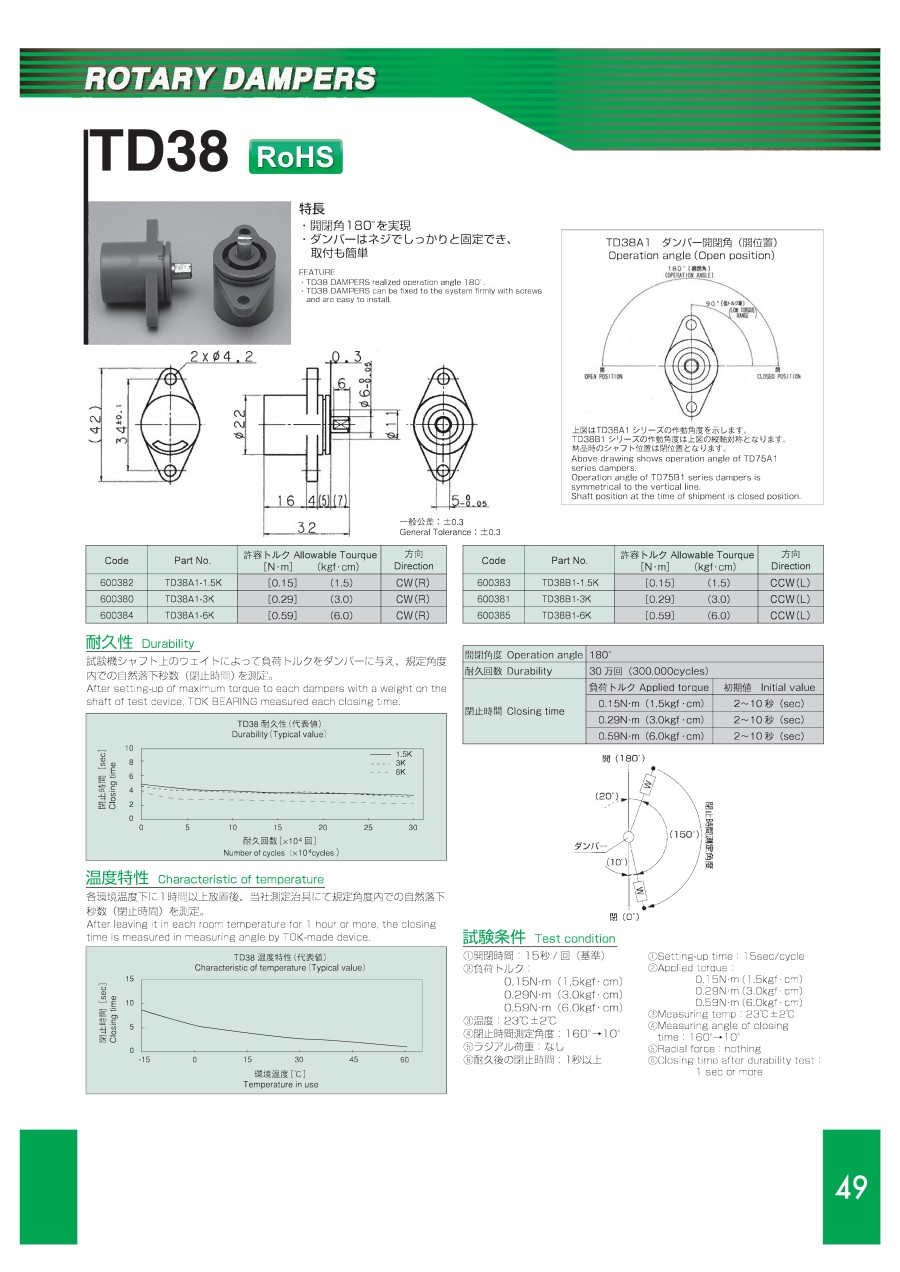

ロータリーダンパー TD38
- 通常単価(税別)
- 1,389円～1,701円
- 税込単価
- 1,528円～1,871円
【特長】・開閉角180°を実現。・ダンパーはネジでしっかりと固定でき、取付けも...
詳細情報を確認する商品情報
外形図
規格表
使用例
TD38A1 ダンパー開閉角（開位置）
上図はTD38A1 シリーズの作動角度を示します。
TD38B1 シリーズの作動角度は上図の縦軸対称となります。
納品時のシャフト位置は閉位置となります。
性能・試験情報
| 開閉角度 | 180° | |
|---|---|---|
| 耐久回数 | 30 万回 | |
| 閉止時間 | 負荷トルク | 初期値 |
| 0.15N・m（1.5kgf・cm） | 2～10 秒 | |
| 0.29N・m（3.0kgf・cm） | 2～10 秒 | |
| 0.59N・m（6.0kgf・cm） | 2～10 秒 | |
試験条件
1 開閉時間：15秒/ 回（基準）
2 負荷トルク：0.15N・m（1.5kgf・cm）
0.29N・m（3.0kgf・cm）
0.59N・m（6.0kgf・cm）
3 温度：23℃±2℃
4 閉止時間測定角度：160°→10°
5 ラジアル荷重：なし
6 耐久後の閉止時間：1秒以上
耐久性
試験機シャフト上のウェイトによって負荷トルクをダンパーに与え、規定角度内での自然落下秒数（閉止時間）を測定。
温度特性
各環境温度下に1時間以上放置後、当社測定治具にて規定角度内での自然落下秒数（閉止時間）を測定。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,564円 ( 1,720円 ) | 5日目 |
1,564円 ( 1,720円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,564円 ( 1,720円 ) | 在庫品1日目当日出荷可能 |
1,701円 ( 1,871円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
