ロータリーダンパー TD102
- 通常単価(税別)
- 242円～302円
- 税込単価
- 266円～332円
【特長】・超小型、超薄型ダンパ。・両方向エンドレスダンパ。・小型スタンダード形...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報

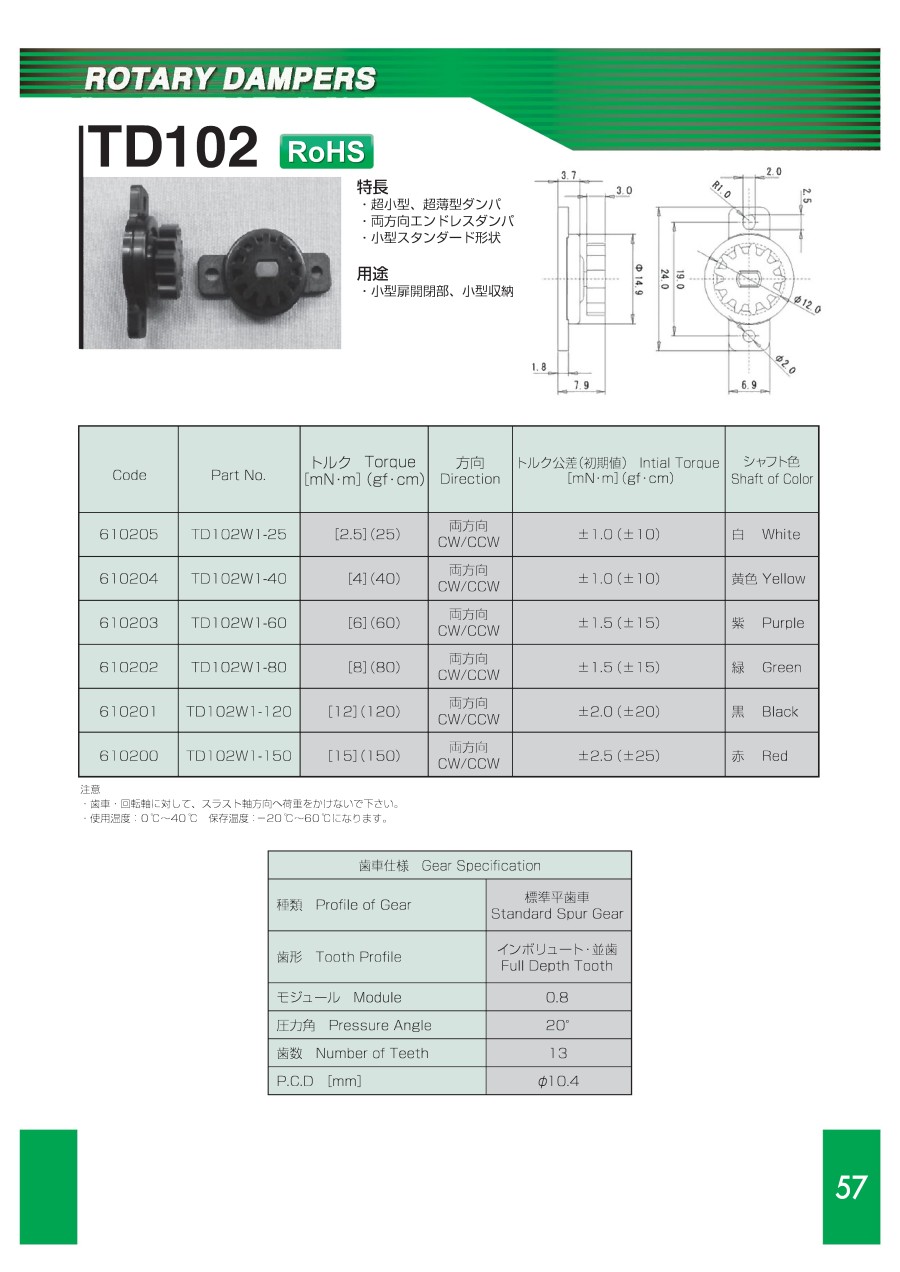

外形図
製品仕様
| 歯車仕様 | |
|---|---|
| 種類 | 標準平歯車 |
| 歯形 | インボリュート・並歯 |
| モジュール | 0.8 |
| 圧力角 | 20° |
| 歯数 | 13 |
| P.C.D ［mm］ | φ10.4 |
規格表
注意
・歯車・回転軸に対して、スラスト軸方向へ荷重をかけないで下さい。
・使用温度：0 ℃～40 ℃ 保存温度：-20 ℃～60 ℃になります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
281円 ( 309円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
281円 ( 309円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・超小型、超薄型ダンパ。
・両方向エンドレスダンパ。
・小型スタンダード形状。
【用途】
・小型扉開閉部、小型収納。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
ロータリーダンパー TD102のレビュー
直動ダンパとして
5
5.02019/10/11
ラックギアと組み合わせて、直動のダンパを構成しました。
大変コンパクトに構成できて、減衰特性も速度比例の滑らかなものが
...もっと読む
0人が参考にしています。
ロータリーダンバーのイメージ確認のため購入
3
3.02019/06/12
安価であったため、イメージ確認のため購入。
軽量で安価であるため、汎用性の高い商品でした。
0人が参考にしています。
試作品回転機構
5
5.02018/07/06
小型のダンパーを探しているときに見つけ購入しました。トルクの種類もあり満足しています。
0人が参考にしています。
