日本ケミカルスクリュー

PEEK（ピーク）プラばね（PB）

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 1,022円～3,097円

税込単価: 1,124円～3,407円

最高級性能を有するPEEK製の異形線コイルスプリング。【特長】・耐薬品性に優れ...

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
使用環境により耐久性・耐薬品性は異なるため、事前に使用環境にてテストを行ってください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

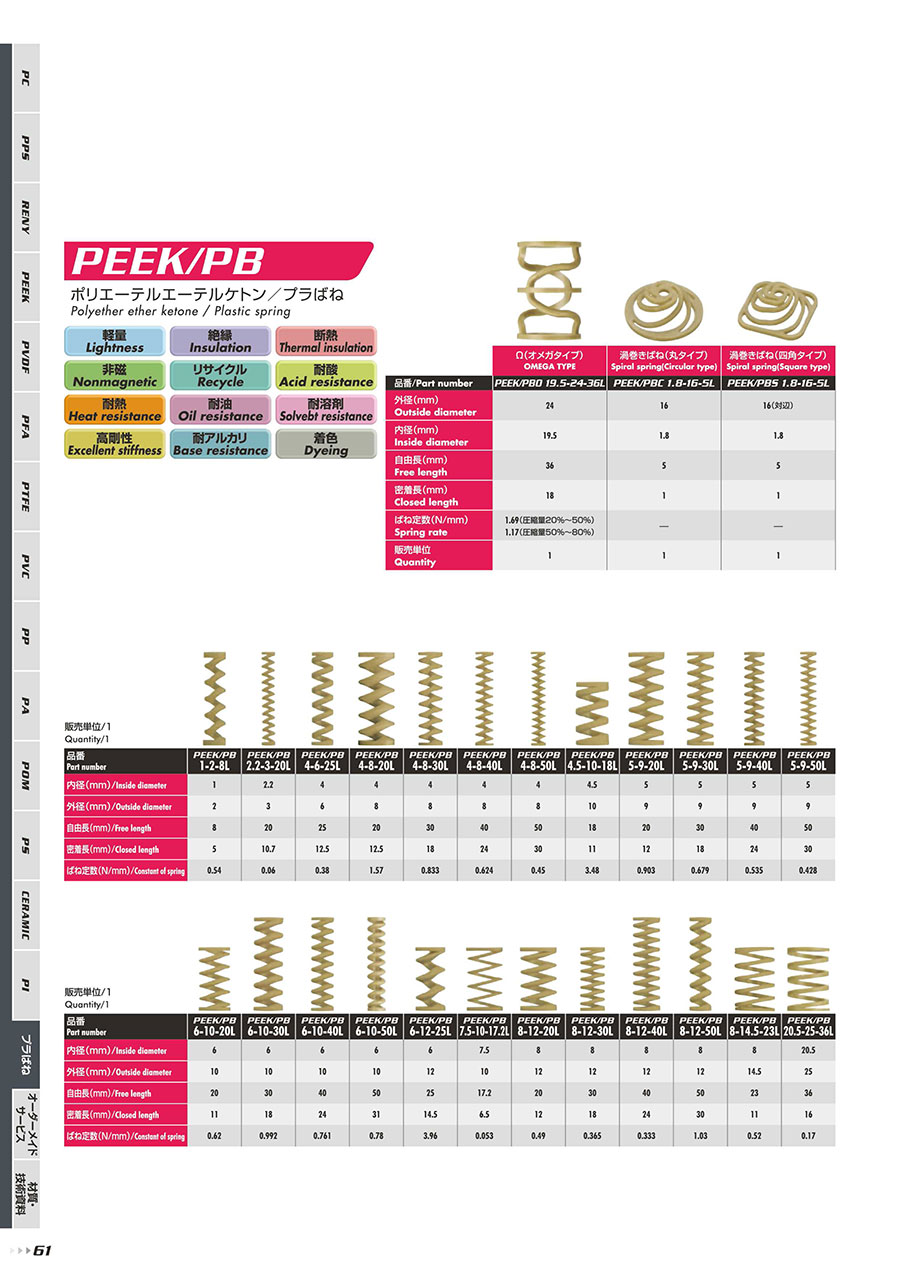

ポリエーテルエーテルケトン/プラばね PEEK/PBの外形図と寸法

	PEEK/PB-2.2-3-L20	PEEK/PB-4-6-L25	PEEK/PB-4-8-L20	PEEK/PB-4-8-L50	PEEK/PB-4.5-10-L18	PEEK/PB-6-10-L20	PEEK/PB-6-10-L50	PEEK/PB-8-12-L20	PEEK/PB-8-12-L50	PEEK/PB-8-14.5-L23	PEEK/PB-20.5-25-L36
内径（mm） Inside Diameter	2.2	4	4	4	4.5	6	6	8	8	8	20.5
外径（mm） Outside Diameter	3	6	8	8	10	10	10	12	12	14.5	25
自由長（mm） Free Length	20	25	20	50	18	20	50	20	50	23	36
密着長（mm） Solid Height	10.7	12.5	12.5	30	11	11	31	12	30	11	16
ばね定数（N/mm） Spring Rate	0.06	0.38	1.57	0.45	3.48	0.62	0.78	0.49	1.03	0.52	0.17

型番リスト

表示件数

型番

種類

自由長 L

(mm)

外径 D

(φ)

材質

許容荷重（範囲指定）

(N)

ばね定数

(N/mm)

密着長

(mm)

内径 d

(φ)

端面状態

RoHS?

最小発注数量

異形線	20	8	樹脂	8.51～16.00	1.57	12.5	4	研削なし	10	1個
異形線	50	8	樹脂	8.51～16.00	0.45	30	4	研削なし	10	1個
異形線	20	10	樹脂	4.51～8.50	0.62	11	6	研削なし	10	1個
異形線	50	10	樹脂	8.51～16.00	0.78	31	6	研削なし	10	1個
異形線	20	12	樹脂	1.51～4.50	0.49	12	8	研削なし	10	1個
異形線	50	12	樹脂	16.01～30.00	1.03	30	8	研削なし	10	1個
異形線	36	25	樹脂	1.51～4.50	0.17	16	20.5	研削なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,954円 ( 2,149円 )	2日目
1,774円 ( 1,951円 )	2日目
1,286円 ( 1,415円 )	2日目
1,640円 ( 1,804円 )	2日目
1,022円 ( 1,124円 )	2日目
1,650円 ( 1,815円 )	2日目
3,097円 ( 3,407円 )	7日目

詳細情報

基本情報

基本情報

最高級性能を有するPEEK製の異形線コイルスプリング。
【特長】
・耐薬品性に優れ、濃硫酸以外には溶解されない。
・耐熱性・耐摩耗性・難燃性にも優れるばね。
・プラスチック固体から分離する必要がないため、リサイクル性に優れる。
【用途】
・半導体製造装置などの溶剤・腐食性薬液などに浸漬する過酷な環境下でも使用可能。
・薬液ポンプ等、耐薬品性が必要な金属+樹脂の組み込み部品では、廃棄時の分解の必要がなくなる。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
使用環境により耐久性・耐薬品性は異なるため、事前に使用環境にてテストを行ってください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PEEK（ピーク）プラばね（PB）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qばね定数はどの程度ですか？

形状や線径等によりますが、0.06N/mm～3.96N/mmと幅広いです。
