型式		T	(e)	バネ定数(静的)	垂直荷重範囲 (kN)	質量 (g)
TYPE	D	T	(e)	バネ定数(静的)	垂直荷重範囲 (kN)	質量 (g)
TJH-BM	60	20	6	φ60×6t 1.76kN/mm±15%	1.0～1.7	360
	80	20	8	φ80×8t 2.35kN/mm±15%	1.0～2.5	600
	100	20	10	φ100×10t 2.94kN/mm±15%	1.0～3.5	950

TJH-BK

型式		T	(e)	バネ定数(静的)	垂直荷重範囲 (kN)	質量 (g)
TYPE	D	T	(e)	バネ定数(静的)	垂直荷重範囲 (kN)	質量 (g)
TJH-BK	80	20	8	80角×8t 3.00kN/mm±15%	1.0～2.5	880
TJH-BK	100	20	10	100角×10t 3.82kN/mm±15%	1.0～2.8	1350

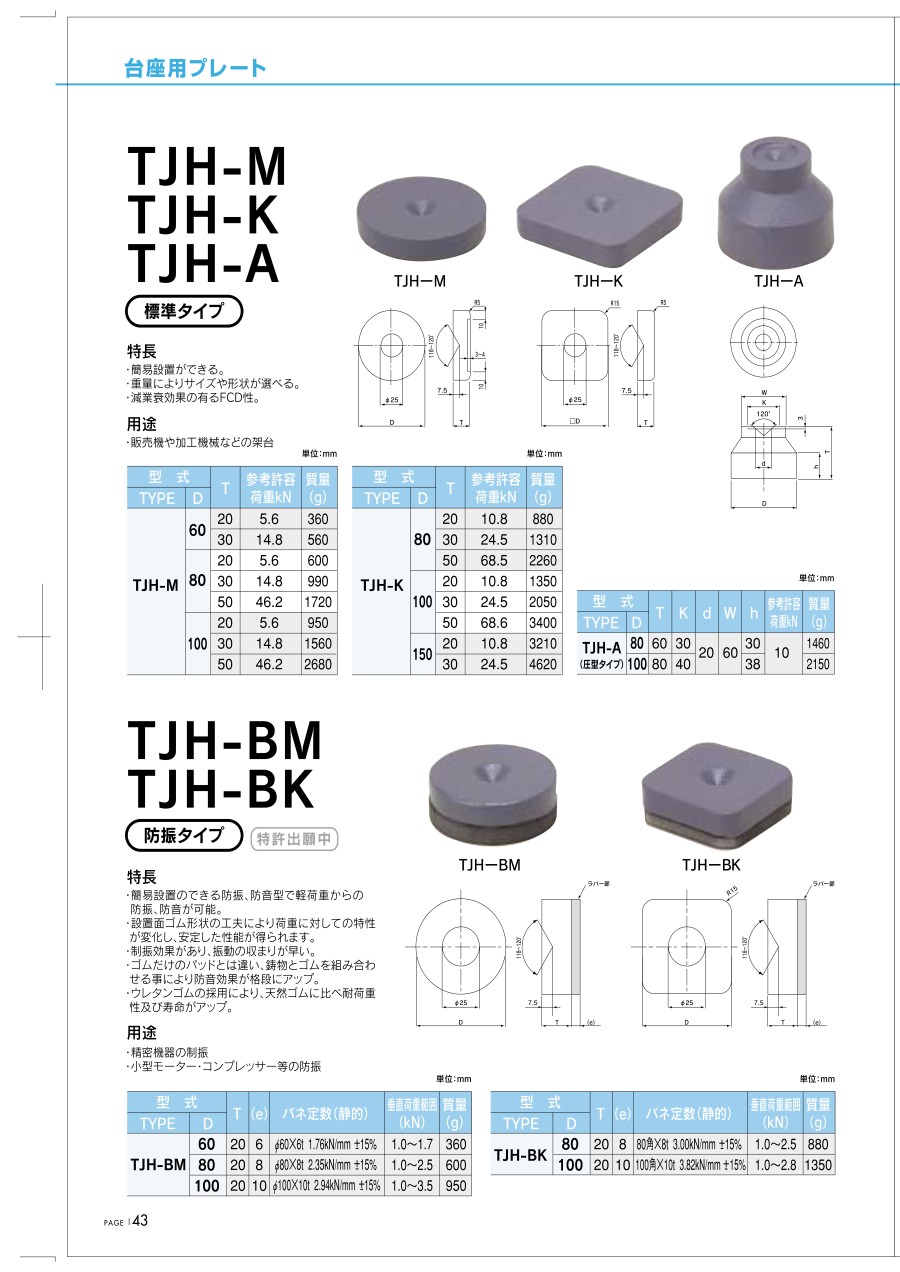

台座用プレート防振タイプ TJH-BM/TJH-BK

TJH-BM

TJH-BK

型番リスト

表示件数

型番

仕様

D寸法

(mm)

許容荷重

(kN)

最小発注数量

角型	80	1.0～2.5	1個
丸型	60	1.0～1.7	1個
丸型	80	1.0～2.5	1個
丸型	100	1.0～3.5	1個

通常単価(税別) (税込単価)	通常出荷日

5,545円 ( 6,100円 )	3日目
5,398円 ( 5,938円 )	4日目
6,740円 ( 7,414円 )	在庫品1日目当日出荷可能
7,203円 ( 7,923円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

工作機械等の足元に使用する鋳物製防振ゴム付きのプレート。
【特長】
・防振ゴムに発砲ウレタンを採用。より優れた防振性能。
・簡易設置のできる防振、防音型で軽荷重からの防振、防音が可能。
・設置面ゴム形状の工夫により荷重に対しての特性が変化し、安定した性能。
・制振効果があり、振動の収まりが早い。
・ゴムだけのパッドとは違い、鋳物とゴムを組み合わせる事により防音効果が格段にアップ。
・ウレタンゴムの採用により、天然ゴムに比べ耐荷重性及び寿命がアップ。
【用途】
・振動を有する据置型の機械を設置する場合に使用される台座用FC製プレート。
・販売機、計測器、コンプレッサー等に最適。
・精密機器の制振。
・小型モーター・コンプレッサー等の防振。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

東北車輛製造所
台座用プレート標準タイプ TJH-M／TJH-K／TJH-A
防振機能が必要なければ台座用プレートの標準タイプからご選定下さい。販売機や加工機械等の架台としてご利用頂けます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

台座用プレート防振タイプ TJH-BM／TJH-BKのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q追加工は可能ですか？

サイズやネジ穴加工も可能です。

Q色の変更は可能ですか？

ロットによりますが可能です。
