東北車輛製造所

ダクタイルキャスター巾広タイプ（固定型） TK

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 8,659円～83,335円

税込単価: 9,525円～91,669円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東北車輛製造所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東北車輛製造所

通常出荷日：在庫品1日目

重荷重用に設計された幅広ダクタイル（鋳物）製キャスター。重量物の搬送に適してい...

キャスタタイプ
固定車プレート式
金具材質
FCD450
取付穴ピッチ長手方向【範囲選択】 (mm)
100～
取付穴種類
丸穴
用途
商業施設ディスプレイ / 物流､台車 / スチール棚､木工家具 / OA機器情報通信機器 / 工場設備 / 建設
荷重区分
重荷重

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

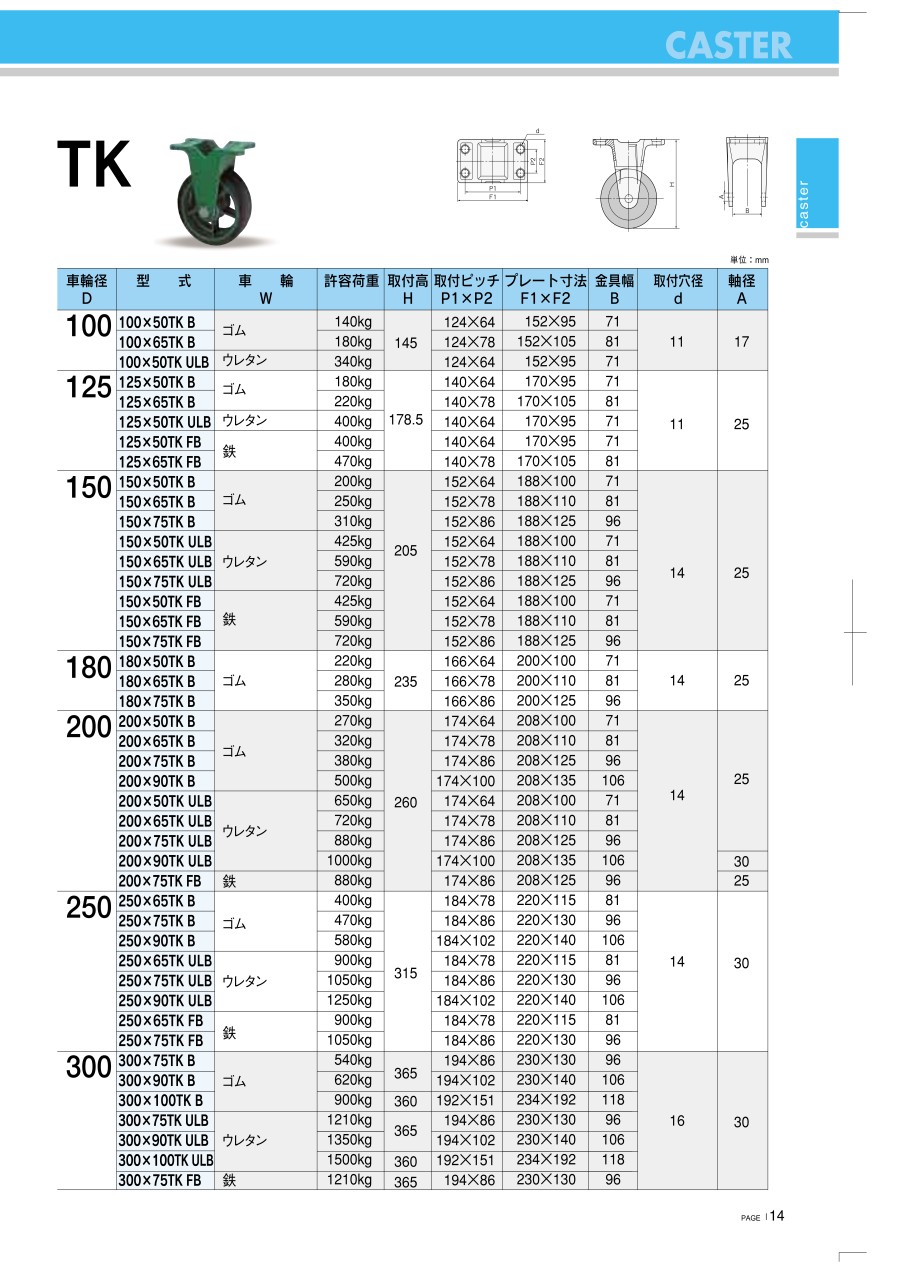

外形図と製品仕様

ダクタイルキャスター巾広タイプ（固定型） TK

単位 : mm

車輪径 D	型式	車輪 W	許容荷重	取付高 H	取付ピッチ P1×P2	プレート寸法 F1×F2	金具幅 B	取付穴径 d	軸径 A
100	100×50TK B	ゴム	140kg	145	124×64	152×95	71	11	17
	100×65TK B	ゴム	180kg		124×78	152×105	81
	100×50TK ULB	ウレタン	340kg		124×64	152×95	71
125	125×50TK B	ゴム	180kg	178.5	140×64	170×95	71	11	25
	125×65TK B	ゴム	220kg		140×78	170×105	81
	125×50TK ULB	ウレタン	400kg		140×64	170×95	71
	125×50TK FB	鉄	400kg		140×64	170×95	71
	125×65TK FB	鉄	470kg		140×78	170×105	81
150	150×50TK B	ゴム	200kg	205	152×64	188×100	71	14	25
	150×65TK B		250kg		152×78	188×110	81
	150×75TK B		310kg		152×86	188×125	96
	150×50TK ULB	ウレタン	425kg		152×64	188×100	71
	150×65TK ULB		590kg		152×78	188×110	81
	150×75TK ULB		720kg		152×86	188×125	96
	150×50TK FB	鉄	425kg		152×64	188×100	71
	150×65TK FB		590kg		152×78	188×110	81
	150×75TK FB		720kg		152×86	188×125	96
180	180×50TK B	ゴム	220kg	235	166×64	200×100	71	14	25
	180×65TK B		280kg		166×78	200×110	81
	180×75TK B		350kg		166×86	200×125	96
200	200×50TK B	ゴム	270kg	260	174×64	208×100	71	14	25
	200×65TK B		320kg		174×78	208×110	81
	200×75TK B		380kg		174×86	208×125	96
	200×90TK B		500kg		174×100	208×135	106
	200×50TK ULB	ウレタン	650kg		174×64	208×100	71
	200×65TK ULB		720kg		174×78	208×110	81
	200×75TK ULB		880kg		174×86	208×125	96
	200×90TK ULB		1000kg		174×100	208×135	106		30
	200×75TK FB	鉄	880kg		174×86	208×125	96		25
250	250×65TK B	ゴム	400kg	315	184×78	220×115	81	14	30
	250×75TK B		470kg		184×86	220×130	96
	250×90TK B		580kg		184×102	220×140	106
	250×65TK ULB	ウレタン	900kg		184×78	220×115	81
	250×75TK ULB		1050kg		184×86	220×130	96
	250×90TK ULB		1250kg		184×102	220×140	106
	250×65TK FB	鉄	900kg		184×78	220×115	81
	250×75TK FB	鉄	1050kg		184×86	220×130	96
300	300×75TK B	ゴム	540kg	365	194×86	230×130	96	16	30
	300×90TK B		620kg	365	194×102	230×140	106
	300×100TK B		900kg	360	192×151	234×192	118
	300×75TK ULB	ウレタン	1210kg	365	194×86	230×130	96
	300×90TK ULB		1350kg	365	194×102	230×140	106
	300×100TK ULB		1500kg	360	192×151	234×192	118
	300×75TK FB	鉄	1210kg	365	194×86	230×130	96

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重範囲【カタログ許容荷重×9.8÷10で算出】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付ピッチ P1

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付ピッチ P2

(mm)

許容荷重【カタログ許容荷重×9.8÷10で算出】

(daN)

金具幅 B

(mm)

プレート寸法 F1

(mm)

プレート寸法 F2

(mm)

シャフト径 T

(φ)

最小発注数量

130.1～170	145	80.01～140.00	95.1～125	100	[ゴム] ゴム	耐磨耗性 / 耐寒性	124	60～64.9	64	137.2	71	152	95	17	1個
130.1～170	145	320.01～485.00	95.1～125	100	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	124	60～64.9	64	333.2	71	152	95	17	1個
130.1～170	145	140.01～220.00	95.1～125	100	[ゴム] ゴム	耐磨耗性 / 耐寒性	124	75～79.9	78	176.4	81	152	105	17	1個
170.1～200	178.5	140.01～220.00	95.1～125	125	[ゴム] ゴム	耐磨耗性 / 耐寒性	140	60～64.9	64	176.4	71	170	95	25	1個
170.1～200	178.5	320.01～485.00	95.1～125	125	[スチール] 鉄	耐磨耗性 / 耐ガソリン性 / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性 / 帯電防止	140	60～64.9	64	392	71	170	95	25	1個
170.1～200	178.5	320.01～485.00	95.1～125	125	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	140	60～64.9	64	392	71	170	95	25	1個
200.1～250	205	140.01～220.00	125.1～160	150	[ゴム] ゴム	耐磨耗性 / 耐寒性	152	60～64.9	64	196	71	188	100	25	1個
200.1～250	205	320.01～485.00	125.1～160	150	[スチール] 鉄	耐磨耗性 / 耐ガソリン性 / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性 / 帯電防止	152	60～64.9	64	416.5	71	188	100	25	1個
200.1～250	205	320.01～485.00	125.1～160	150	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	152	60～64.9	64	416.5	71	188	100	25	1個
200.1～250	205	220.01～320.00	125.1～160	150	[ゴム] ゴム	耐磨耗性 / 耐寒性	152	75～79.9	78	245	81	188	110	25	1個
200.1～250	205	485.01～750.00	125.1～160	150	[スチール] 鉄	耐磨耗性 / 耐ガソリン性 / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性 / 帯電防止	152	75～79.9	78	578.2	81	188	110	25	1個
200.1～250	205	485.01～750.00	125.1～160	150	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	152	75～79.9	78	578.2	81	188	110	25	1個
200.1～250	205	220.01～320.00	125.1～160	150	[ゴム] ゴム	耐磨耗性 / 耐寒性	152	80～99.9	86	303.8	96	188	125	25	1個
200.1～250	205	485.01～750.00	125.1～160	150	[スチール] 鉄	耐磨耗性 / 耐ガソリン性 / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性 / 帯電防止	152	80～99.9	86	705.6	96	188	125	25	1個
200.1～250	205	485.01～750.00	125.1～160	150	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	152	80～99.9	86	705.6	96	188	125	25	1個
200.1～250	235	140.01～220.00	160.1～250	180	[ゴム] ゴム	耐磨耗性 / 耐寒性	166	60～64.9	64	215.6	71	200	100	25	1個
200.1～250	235	220.01～320.00	160.1～250	180	[ゴム] ゴム	耐磨耗性 / 耐寒性	166	75～79.9	78	274.4	81	200	110	25	1個
200.1～250	235	320.01～485.00	160.1～250	180	[ゴム] ゴム	耐磨耗性 / 耐寒性	166	80～99.9	86	343	96	200	125	25	1個
250.1～	260	220.01～320.00	160.1～250	200	[ゴム] ゴム	耐磨耗性 / 耐寒性	174	60～64.9	64	264.6	71	208	100	25	1個
250.1～	260	485.01～750.00	160.1～250	200	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	174	60～64.9	64	637	71	208	100	25	1個
250.1～	260	220.01～320.00	160.1～250	200	[ゴム] ゴム	耐磨耗性 / 耐寒性	174	75～79.9	78	313.6	81	208	110	25	1個
250.1～	260	485.01～750.00	160.1～250	200	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	174	75～79.9	78	705.6	81	208	110	25	1個
250.1～	260	320.01～485.00	160.1～250	200	[ゴム] ゴム	耐磨耗性 / 耐寒性	174	80～99.9	86	372.4	96	208	125	25	1個
250.1～	260	750.01～	160.1～250	200	[スチール] 鉄	耐磨耗性 / 耐ガソリン性 / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性 / 帯電防止	174	80～99.9	86	862.4	96	208	125	25	1個
250.1～	260	485.01～750.00	160.1～250	200	[ゴム] ゴム	耐磨耗性 / 耐寒性	174	100～	100	490	106	208	135	25	1個
250.1～	260	750.01～	160.1～250	200	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	174	100～	100	980	106	208	135	30	1個
250.1～	315	320.01～485.00	160.1～250	250	[ゴム] ゴム	耐磨耗性 / 耐寒性	184	75～79.9	78	392	81	220	115	30	1個
250.1～	315	750.01～	160.1～250	250	[スチール] 鉄	耐磨耗性 / 耐ガソリン性 / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性 / 帯電防止	184	75～79.9	78	882	81	220	115	30	1個
250.1～	315	750.01～	160.1～250	250	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	184	75～79.9	78	882	81	220	115	30	1個
250.1～	315	750.01～	160.1～250	250	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	184	100～	102	1225	106	220	140	30	1個
250.1～	365	485.01～750.00	250.1～	300	[ゴム] ゴム	耐磨耗性 / 耐寒性	194	80～99.9	86	529.2	96	230	130	30	1個
250.1～	365	750.01～	250.1～	300	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	194	80～99.9	86	1185.8	96	230	130	30	1個
250.1～	365	485.01～750.00	250.1～	300	[ゴム] ゴム	耐磨耗性 / 耐寒性	194	100～	102	607.6	106	230	140	30	1個
250.1～	365	750.01～	250.1～	300	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	194	100～	102	1323	106	230	140	30	1個
250.1～	360	750.01～	250.1～	300	[ゴム] ゴム	耐磨耗性 / 耐寒性	192	100～	151	882	118	234	192	30	1個
250.1～	360	750.01～	250.1～	300	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン性 / 耐油性	192	100～	151	1470	118	234	192	30	1個

通常単価(税別) (税込単価)	通常出荷日

8,659円 ( 9,525円 )	11日目
9,938円 ( 10,932円 )	11日目
9,091円 ( 10,000円 )	3日目
12,037円 ( 13,241円 )	3日目
12,312円 ( 13,543円 )	3日目
14,476円 ( 15,924円 )	11日目
15,131円 ( 16,644円 )	3日目
15,012円 ( 16,513円 )	11日目
16,015円 ( 17,617円 )	11日目
15,726円 ( 17,299円 )	3日目
15,091円 ( 16,600円 )	11日目
17,573円 ( 19,330円 )	9日目
13,545円 ( 14,900円 )	3日目
15,172円 ( 16,689円 )	3日目
19,036円 ( 20,940円 )	3日目
12,384円 ( 13,622円 )	3日目
14,274円 ( 15,701円 )	3日目
16,274円 ( 17,901円 )	3日目
14,085円 ( 15,494円 )	3日目
22,073円 ( 24,280円 )	在庫品1日目当日出荷可能
16,759円 ( 18,435円 )	3日目
24,829円 ( 27,312円 )	11日目
17,758円 ( 19,534円 )	3日目
21,859円 ( 24,045円 )	在庫品1日目当日出荷可能
25,861円 ( 28,447円 )	11日目
33,920円 ( 37,312円 )	3日目
21,443円 ( 23,587円 )	3日目
22,829円 ( 25,112円 )	3日目
37,817円 ( 41,599円 )	3日目
54,084円 ( 59,492円 )	4日目
26,939円 ( 29,633円 )	3日目
51,610円 ( 56,771円 )	3日目
32,110円 ( 35,321円 )	3日目
58,328円 ( 64,161円 )	3日目
43,572円 ( 47,929円 )	3日目
83,335円 ( 91,669円 )	3日目

詳細情報

基本情報

基本情報

重荷重用に設計された幅広ダクタイル（鋳物）製キャスター。重量物の搬送に適しています。用途と荷重に合わせ車輪素材が選択可能。
【特長】
・製品本体にダクタイル鋳鉄を使用することにより鋼板製にはない超寿命化を実現。
・車輪材質によりますが、高温下（300℃迄）でも使用が可能。
・マンホールに使用されており、錆び強い材質。
・ダクタイル鋳鉄自体に減衰能（振動を吸収する力）。
【用途】
・重量物の搬送、高温下での搬送、酸化しやすい場所での使用に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

東北車輛製造所
ダクタイルキャスター巾広タイプ（自在型） TBR
ダクタイルキャスター　巾広タイプの自在型です。自在車が必要な場合こちらからご選定下さい。取り付け高さが同じで有る為、固定型のTKシリーズと併用可能です。
東北車輛製造所
ダクタイルキャスター標準タイプ（固定型） K
ダクタイルキャスター　標準タイプの固定型です。幅広タイプに比べ許容荷重が下がります。用途に合わせてご選定下さい。標準タイプ自在車のBRシリーズと併用可能です。
東北車輛製造所
ダクタイルキャスター標準タイプ（自在型） BR
ダクタイルキャスター　標準タイプの自在型です。幅広タイプに比べ許容荷重が下がります。用途に合わせてご選定下さい。<br>標準タイプ固定車のKシリーズと併用可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダクタイルキャスター巾広タイプ（固定型） TKのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qグリスアップは可能ですか？

追加工でグリスニップルを付ける事により可能です。

Q自動牽引は可能ですか？

人力以外での使用は不可能です。自動牽引用のSR又はTSRシリーズをご使用ください。
