絞り込み条件
未確定：候補が20型番あります。
取付種類
- 穴
- 内輪穴(ボスあり)
- 内輪穴(ボスなし)
- シャフト
- カシメ軸
- ネジ
- ネジ軸
外径 D(φ)
~mm- 19
- 22
- 24
- 26
- 28
- 30
- 35
- 40
幅 W(mm)
~mm- 6
- 7
- 8
ネジの呼び M(mm)
~mm- 6
内径 d(φ)
~mm- 5
- 6
- 10
シャフト径 d1(φ)
~mm- 5
許容荷重範囲(N)
許容荷重(N)
~mm- 39.2
- 58.8
- 156
- 196
ネジ部 座高さ C(mm)
~mm- 0.5
- 1
- 2
- 6.0
シャフト長さ L （各タイプ図面参照）(mm)
~mm- 3.5
ネジ長さ L （各タイプ図面参照）(mm)
~mm- 8
内輪ボス高さ W1(mm)
~mm- 0.5
- 1.0
内輪ボス高さ W2(mm)
~mm- 0.5
- 1.0
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 5日以内
- 15日以内

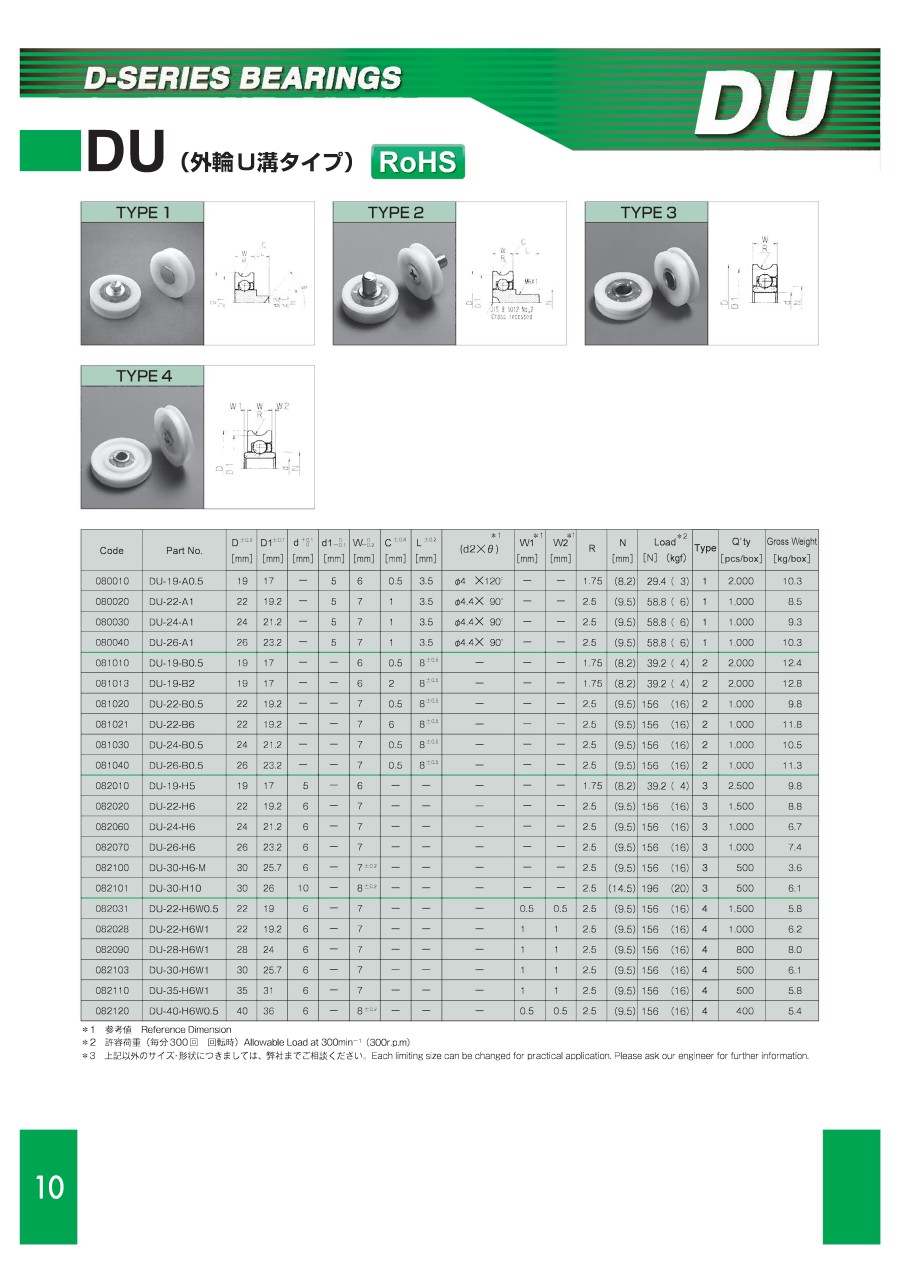

樹脂付きベアリング DU（外輪U溝タイプ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が20型番あります。
商品情報
保持器材料変更の案内
材料メーカー設備補修のため、一時的に材料を変更致します。
現行材料：ノバテックPP、グレード：EA9
代替材料：プライムポリプロ、グレード：B111G
尚、代替材料は現行材料が安定入手できるまでの暫定使用です。
製品につきましてはメーカー在庫なくなり次第、順次切替となります。
【対象型式】
| DU-22-A1 | DU-22-B0.5 | DU-22-H6 | DU-22-H6W0.5 | DU-22-H6W1 |
| DU-24-B0.5 | DU-24-H6 | |||
| DU-26-B0.5 | DU-26-H6 | |||
| DU-28-H6W1 | ||||
| DU-30-B5 | DU-30-H6-M | DU-30-H6W1 | ||
| DU-35-H6W1 | ||||
| DU-40-H6W0.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
182円 ( 200円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 5日目 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
158円 ( 174円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
118円 ( 130円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 15日目 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
