メカニカル部品技術窓口

絞り込み条件

未確定：候補が38型番あります。

取付種類
穴
内輪穴(ボスあり)
内輪穴(ボスなし)
外径 D(φ)
~mm
- 9
- 12
- 16
- 18
- 19
- 20
- 22
- 24
- 26
- 28
- 30
- 32
- 35
- 40
- 47
幅 W(mm)
~mm
- 3
- 3.5
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 14
内径 d(φ)
~mm
- 2.5
- 3
- 4
- 4.1
- 5
- 6
- 8
- 10
- 10.5
- 12
- 15
- 17
- 20
許容荷重範囲(N)
~mm
許容荷重(N)
~mm
- 9.8
- 19.6
- 29.4
- 49
- 196
- 245
- 294
- 343
内輪ボス高さ W1(mm)
~mm
- 0.0
- 0.25
- 0.5
- 1.0
- 1.3
内輪ボス高さ W2(mm)
~mm
- 0.25
- 0.5
- 1.0
- 2.3
- 3.0
- 9.0
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

TOK

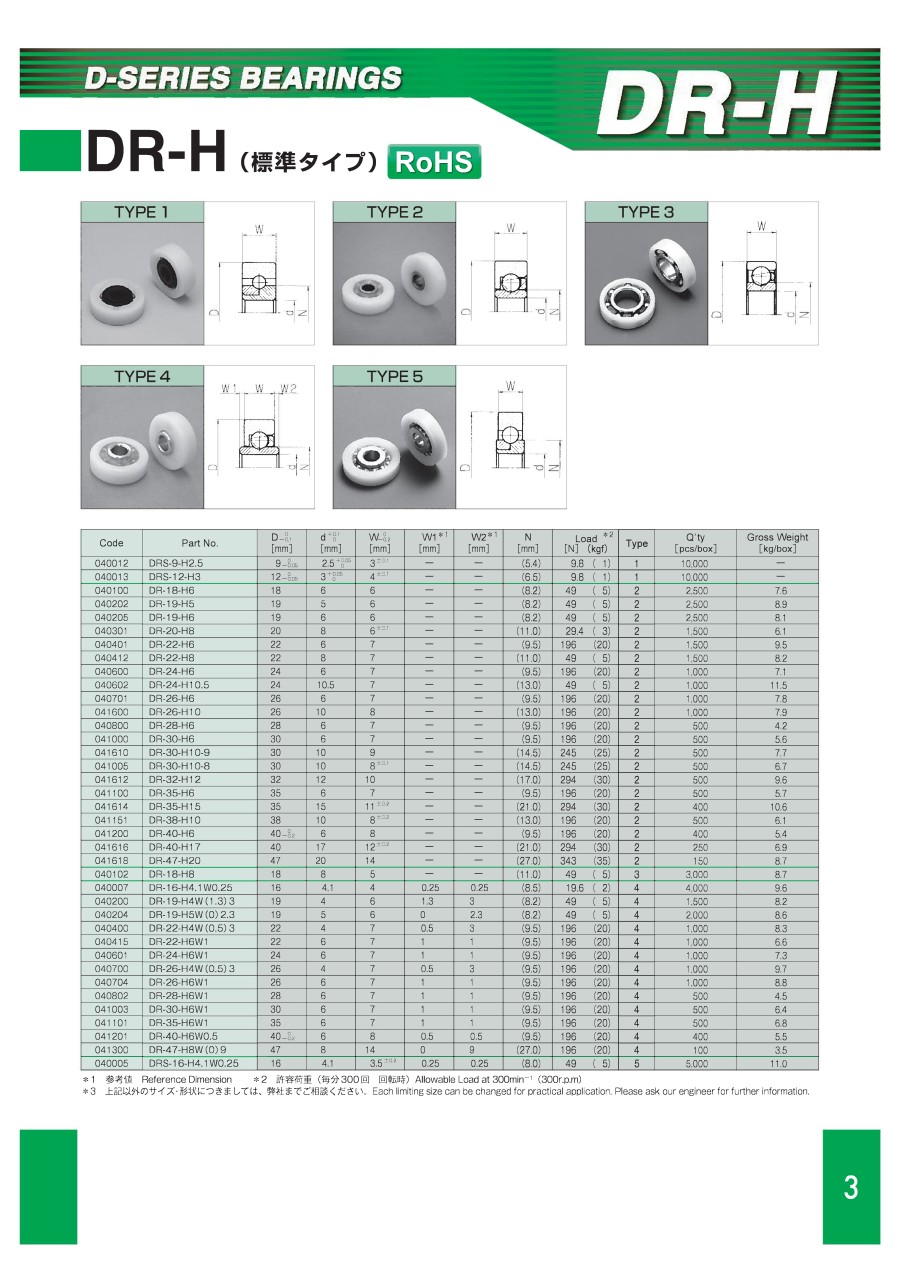

樹脂付きベアリング DR-H（標準タイプ）

カタログ |

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（9件）

通常単価(税別): 61円～690円

税込単価: 67円～759円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TOK

樹脂付きベアリング DR-B（ネジ軸タイプ）

4.6

通常価格(税別)： 74円 (税込価格：81円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TOK

樹脂付きベアリング DO（外輪Rタイプ）

通常価格(税別)： 118円 (税込価格：130円)

通常出荷日：在庫品1日目

外輪にプラスチックを採用する事により、軽量かつスムースな回転を実現します。

詳細情報を確認する

ベアリング材質
炭素鋼
外輪タイプ・種類
フラット
外輪材質
アセタール樹脂
使用環境
標準
許容回転数 (rpm)
300
使用温度範囲 (℃)
0::40

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

保持器材料変更の案内

材料メーカー設備補修のため、一時的に材料を変更致します。

　現行材料：ノバテックPP、グレード：EA9

　代替材料：プライムポリプロ、グレード：B111G

尚、代替材料は現行材料が安定入手できるまでの暫定使用です。

製品につきましてはメーカー在庫なくなり次第、順次切替となります。

【対象型式】

DR-22-H4W(0.5)3	DR-22-H6	DR-22-H6W1
DR-24-H6	DR-24-H6W1
DR-26-H4W(0.5)3	DR-26-H6	DR-26-H6W1
DR-28-H6	DR-28-H6W1
DR-30-H6	DR-30-H6W1
DR-35-H6	DR-35-H6W1
DR-40-H6	DR-40-H6W0.5

型番リスト

表示件数

型番

取付種類

外径 D

(φ)

幅 W

(mm)

内径 d

(φ)

許容荷重範囲

(N)

許容荷重

(N)

内輪ボス高さ W1

(mm)

内輪ボス高さ W2

(mm)

RoHS?

最小発注数量

[穴] 内輪穴(ボスあり)	16	4	4.1	4.0～20.0	19.6	0.25	0.25	10	1個
[穴] 内輪穴(ボスなし)	18	6	6	20.1～50.0	49	-	-	10	1個
[穴] 内輪穴(ボスなし)	18	5	8	20.1～50.0	49	-	-	10	1個
[穴] 内輪穴(ボスあり)	19	6	4	20.1～50.0	49	1.3	3.0	10	1個
[穴] 内輪穴(ボスなし)	19	6	5	20.1～50.0	49	-	-	10	1個
[穴] 内輪穴(ボスあり)	19	6	5	20.1～50.0	49	0.0	2.3	10	1個
[穴] 内輪穴(ボスなし)	19	6	6	20.1～50.0	49	-	-	10	1個
[穴] 内輪穴(ボスなし)	20	6	8	20.1～50.0	29.4	-	-	10	1個
[穴] 内輪穴(ボスあり)	22	7	4	100.1～200.0	196	0.5	3.0	10	1個
[穴] 内輪穴(ボスなし)	22	7	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	22	7	6	100.1～200.0	196	1.0	1.0	10	1個
[穴] 内輪穴(ボスなし)	22	7	8	20.1～50.0	49	-	-	10	1個
[穴] 内輪穴(ボスなし)	24	7	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	24	7	6	100.1～200.0	196	1.0	1.0	10	1個
[穴] 内輪穴(ボスなし)	24	7	10.5	20.1～50.0	49	-	-	10	1個
[穴] 内輪穴(ボスあり)	26	7	4	100.1～200.0	196	0.5	3.0	10	1個
[穴] 内輪穴(ボスなし)	26	7	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	26	7	6	100.1～200.0	196	1.0	1.0	10	1個
[穴] 内輪穴(ボスなし)	26	8	10	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスなし)	28	7	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	28	7	6	100.1～200.0	196	1.0	1.0	10	1個
[穴] 内輪穴(ボスなし)	30	7	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	30	7	6	100.1～200.0	196	1.0	1.0	10	1個
[穴] 内輪穴(ボスなし)	30	8	10	200.1～300.0	245	-	-	10	1個
[穴] 内輪穴(ボスなし)	30	9	10	200.1～300.0	245	-	-	10	1個
[穴] 内輪穴(ボスなし)	32	10	12	200.1～300.0	294	-	-	10	1個
[穴] 内輪穴(ボスなし)	35	7	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	35	7	6	100.1～200.0	196	1.0	1.0	10	1個
[穴] 内輪穴(ボスなし)	35	11	15	200.1～300.0	294	-	-	10	1個
-	-	-	-	-	-	-	-	10	1個
[穴] 内輪穴(ボスなし)	40	8	6	100.1～200.0	196	-	-	10	1個
[穴] 内輪穴(ボスあり)	40	8	6	100.1～200.0	196	0.5	0.5	10	1個
[穴] 内輪穴(ボスなし)	40	12	17	200.1～300.0	294	-	-	10	1個
[穴] 内輪穴(ボスあり)	47	14	8	100.1～200.0	196	0.0	9.0	10	1個
[穴] 内輪穴(ボスなし)	47	14	20	300.1～500.0	343	-	-	10	1個
[穴] 内輪穴(ボスなし)	9	3	2.5	4.0～20.0	9.8	-	-	10	1個
[穴] 内輪穴(ボスなし)	12	4	3	4.0～20.0	9.8	-	-	10	1個
[穴] 内輪穴(ボスあり)	16	3.5	4.1	20.1～50.0	49	0.25	0.25	10	1個

通常単価(税別) (税込単価)	通常出荷日

198円 ( 218円 )	在庫品1日目当日出荷可能
185円 ( 204円 )	在庫品1日目当日出荷可能
236円 ( 260円 )	在庫品1日目当日出荷可能
524円 ( 576円 )	在庫品1日目当日出荷可能
114円 ( 125円 )	在庫品1日目当日出荷可能
471円 ( 518円 )	在庫品1日目当日出荷可能
259円 ( 285円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	在庫品1日目当日出荷可能
171円 ( 188円 )	在庫品1日目当日出荷可能
61円 ( 67円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
162円 ( 178円 )	在庫品1日目当日出荷可能
101円 ( 111円 )	在庫品1日目当日出荷可能
177円 ( 195円 )	在庫品1日目当日出荷可能
267円 ( 294円 )	在庫品1日目当日出荷可能
266円 ( 293円 )	在庫品1日目当日出荷可能
107円 ( 118円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
418円 ( 460円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
212円 ( 233円 )	在庫品1日目当日出荷可能
218円 ( 240円 )	在庫品1日目当日出荷可能
394円 ( 433円 )	在庫品1日目当日出荷可能
452円 ( 497円 )	在庫品1日目当日出荷可能
188円 ( 207円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
665円 ( 732円 )	在庫品1日目当日出荷可能
459円 ( 505円 )	在庫品1日目当日出荷可能
325円 ( 358円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
683円 ( 751円 )	在庫品1日目当日出荷可能
656円 ( 722円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	在庫品1日目当日出荷可能
158円 ( 174円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外輪にプラスチックを採用する事により、軽量かつスムースな回転を実現します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
