TOK

樹脂付きベアリング DR-B（ネジ軸タイプ）

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（14件）

通常単価(税別): 74円～470円

税込単価: 81円～517円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TOK

樹脂付きベアリング DR-S（ステンレス仕様）

通常価格(税別)： 512円 (税込価格：563円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TOK

樹脂付きベアリング DR-H（標準タイプ）

4.4

通常価格(税別)： 61円 (税込価格：67円)

通常出荷日：在庫品1日目

外輪にプラスチックを採用する事により、軽量かつスムースな回転を実現します。

詳細情報を確認する

ベアリング材質
炭素鋼
外輪タイプ・種類
フラット
外輪材質
アセタール樹脂
取付種類
ネジ軸
使用環境
標準
ネジの呼び M (mm)
6
許容回転数 (rpm)
300
使用温度範囲 (℃)
0::40

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が53型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

保持器材料変更の案内

材料メーカー設備補修のため、一時的に材料を変更致します。

　現行材料：ノバテックPP、グレード：EA9

　代替材料：プライムポリプロ、グレード：B111G

尚、代替材料は現行材料が安定入手できるまでの暫定使用です。

製品につきましてはメーカー在庫なくなり次第、順次切替となります。

【対象型式】

DR-22-B0.5	DR-22-B0.5-4.5	DR-22-B0.5-JH	DR-22-B1	DR-22-B1-10	DR-22-B2	DR-22-B2-5.5
DR-22-B3	DR-22-B3.6-12.4	DR-22-B3.6-14.5	DR-22-B3-10.5	DR-22-B4	DR-22-B4-4.5	DR-22-B5
DR-22-B6	DR-22-BH2-11	DR-22-BH3-11
DR-24-B0.5	DR-24-B2	DR-24-B3	DR-24-B3-10.5	DR-24-B4	DR-24-B5	DR-24-B6
DR-26-B0.5	DR-26-B0.5-4.5	DR-26-B2	DR-26-B3	DR-26-B3.6-12.4	DR-26-B3-10.5	DR-26-B4
DR-26-B5-11	DR-26-B6	DR-26-B6-6	DR-26-BH2-11
DR-28-B0.5	DR-28-B0.5-JH	DR-28-B2	DR-28-B2-15	DR-28-B3-10.5	DR-28-BH2-11
DR-30-B0.5	DR-30-B3	DR-30-B3.6-12.4	DR-30-B3-10.5

型番リスト

表示件数

型番

外径 D

(φ)

幅 W

(mm)

許容荷重範囲

(N)

許容荷重

(N)

ネジ部　座高さ C

(mm)

ネジ長さ L （各タイプ図面参照）

(mm)

RoHS?

最小発注数量

19	6	20.1～50.0	49	0.5	8	10	1個
19	6	20.1～50.0	49	1	8	10	1個
19	6	20.1～50.0	49	1	5.5	10	1個
19	6	20.1～50.0	49	1	14.0	10	1個
19	6	20.1～50.0	49	1.5	8	10	1個
19	6	20.1～50.0	49	2	8	10	1個
19	6	20.1～50.0	49	2	4.5	10	1個
19	6	20.1～50.0	49	2.7	8	10	1個
19	6	20.1～50.0	49	3.0	8	10	1個
19	6	20.1～50.0	49	3.5	8	10	1個
22	7	100.1～200.0	196	0.5	8	10	1個
22	7	100.1～200.0	196	0.5	4.5	10	1個
22	7	100.1～200.0	196	1	8	10	1個
22	7	100.1～200.0	196	1	10.0	10	1個
22	7	100.1～200.0	196	2	8	10	1個
22	7	100.1～200.0	196	2	5.5	10	1個
22	7	100.1～200.0	196	3.0	8	10	1個
22	7	100.1～200.0	196	3.0	10.5	10	1個
22	7	100.1～200.0	196	3.6	12.4	10	1個
22	7	100.1～200.0	196	3.6	14.5	10	1個
22	7	100.1～200.0	196	4.0	8	10	1個
22	7	100.1～200.0	196	4.0	4.5	10	1個
22	7	100.1～200.0	196	5.0	8	10	1個
22	7	100.1～200.0	196	6.0	8	10	1個
22	7	100.1～200.0	196	2	11.0	10	1個
22	7	100.1～200.0	196	3.0	11.0	10	1個
24	7	100.1～200.0	196	0.5	8	10	1個
24	7	100.1～200.0	196	2	8	10	1個
24	7	100.1～200.0	196	3.0	8	10	1個
24	7	100.1～200.0	196	3.0	10.5	10	1個
24	7	100.1～200.0	196	4.0	8	10	1個
24	7	100.1～200.0	196	5.0	8	10	1個
24	7	100.1～200.0	196	6.0	8	10	1個
26	7	100.1～200.0	196	0.5	8	10	1個
26	7	100.1～200.0	196	0.5	4.5	10	1個
26	7	100.1～200.0	196	2	8	10	1個
26	7	100.1～200.0	196	3.0	8	10	1個
26	7	100.1～200.0	196	3.0	10.5	10	1個
26	7	100.1～200.0	196	3.6	12.4	10	1個
26	7	100.1～200.0	196	4.0	8	10	1個
26	7	100.1～200.0	196	5.0	11.0	10	1個
26	7	100.1～200.0	196	6.0	8	10	1個
26	7	100.1～200.0	196	6.0	6.0	10	1個
26	7	100.1～200.0	196	2	11.0	10	1個
28	7	100.1～200.0	196	0.5	8	10	1個
28	7	100.1～200.0	196	2	8	10	1個
28	7	100.1～200.0	196	2	15.0	10	1個
28	7	100.1～200.0	196	3.0	10.5	10	1個
28	7	100.1～200.0	196	2	11.0	10	1個
30	7	100.1～200.0	196	0.5	8	10	1個
30	7	100.1～200.0	196	3.0	8	10	1個
30	7	100.1～200.0	196	3.0	10.5	10	1個
30	7	100.1～200.0	196	3.6	12.4	10	1個

通常単価(税別) (税込単価)	通常出荷日

74円 ( 81円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
167円 ( 184円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
98円 ( 108円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	在庫品1日目当日出荷可能
201円 ( 221円 )	在庫品1日目当日出荷可能
205円 ( 226円 )	在庫品1日目当日出荷可能
95円 ( 105円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
139円 ( 153円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
101円 ( 111円 )	在庫品1日目当日出荷可能
267円 ( 294円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
148円 ( 163円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
111円 ( 122円 )	在庫品1日目当日出荷可能
171円 ( 188円 )	在庫品1日目当日出荷可能
148円 ( 163円 )	在庫品1日目当日出荷可能
107円 ( 118円 )	在庫品1日目当日出荷可能
171円 ( 188円 )	在庫品1日目当日出荷可能
245円 ( 270円 )	在庫品1日目当日出荷可能
103円 ( 113円 )	在庫品1日目当日出荷可能
159円 ( 175円 )	在庫品1日目当日出荷可能
138円 ( 152円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	在庫品1日目当日出荷可能
137円 ( 151円 )	在庫品1日目当日出荷可能
167円 ( 184円 )	在庫品1日目当日出荷可能
101円 ( 111円 )	在庫品1日目当日出荷可能
208円 ( 229円 )	在庫品1日目当日出荷可能
118円 ( 130円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
173円 ( 190円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
255円 ( 281円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
259円 ( 285円 )	在庫品1日目当日出荷可能
195円 ( 215円 )	在庫品1日目当日出荷可能
199円 ( 219円 )	在庫品1日目当日出荷可能
418円 ( 460円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
195円 ( 215円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	在庫品1日目当日出荷可能
236円 ( 260円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外輪にプラスチックを採用する事により、軽量かつスムースな回転を実現します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

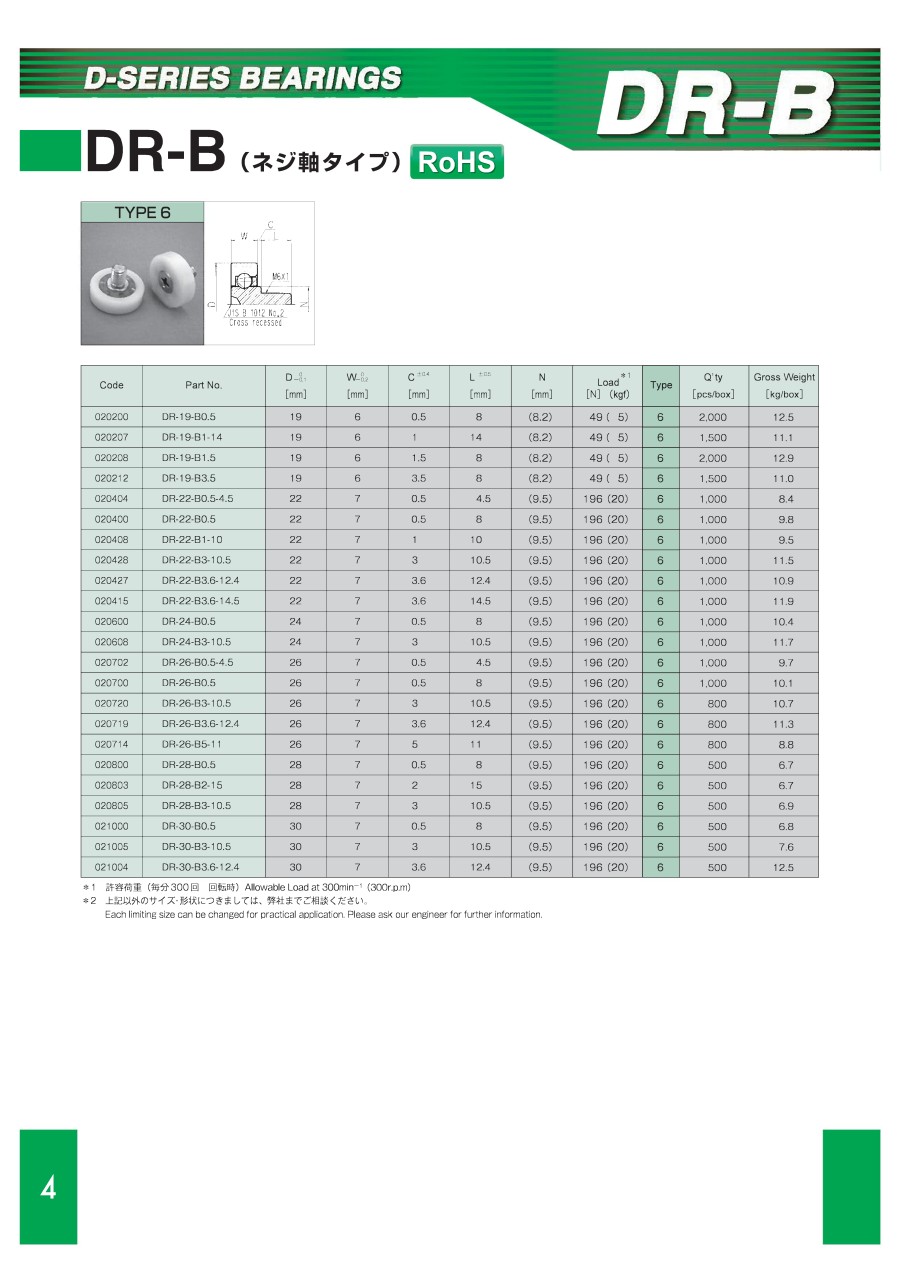

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
