ハードロックナット・リム付【1～300個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 132円～117,679円
- 税込単価
- 145円～129,447円
ハードロックナットの新しいスタンダード。凹ナットをリム形状（フランジ）でストッ...
詳細情報を確認する型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 1日目 |
396円 ( 436円 ) | 1日目 |
644円 ( 708円 ) | 在庫品1日目当日出荷可能 |
455円 ( 501円 ) | 在庫品1日目当日出荷可能 |
1,177円 ( 1,295円 ) | 在庫品1日目当日出荷可能 |
1,959円 ( 2,155円 ) | 1日目 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
293円 ( 322円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
117,679円 ( 129,447円 ) | 1日目 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
666円 ( 733円 ) | 1日目 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
1,072円 ( 1,179円 ) | 在庫品1日目当日出荷可能 |
1,185円 ( 1,304円 ) | 1日目 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
2,285円 ( 2,514円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハードロックナットの新しいスタンダード。
凹ナットをリム形状（フランジ）でストッパー化することにより着脱性が格段に向上。
【特長】
・世界が認めたゆるみ止め効果。
・トルク・軸力管理が可能。
・繰返し使用が可能。
・作業性は簡単良好。
・大幅なコスト削減に貢献。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
強力なクサビ機構を内在した、ゆるみをよせつけないハードロックナット
様々な産業社会で高い信頼と実績を持つハードロックナット。一般のダブルナットよりも作業性が簡単で良好。繰り返し使用可能。メンテナンスフリーで経済的な製品。
材質・表面処理の標準仕様
| 材質 | 強度 | 表面処理 |
|---|---|---|
| SS400又は相当 | class4 | CR3：電気亜鉛めっき(三価クロメート) |
| HDZ：溶融亜鉛めっき（HDZ35） | ||
| S45C調質 | class8 | P：リン酸マンガン処理 |
| SUS304又は相当 | A2 他 | 生地 |

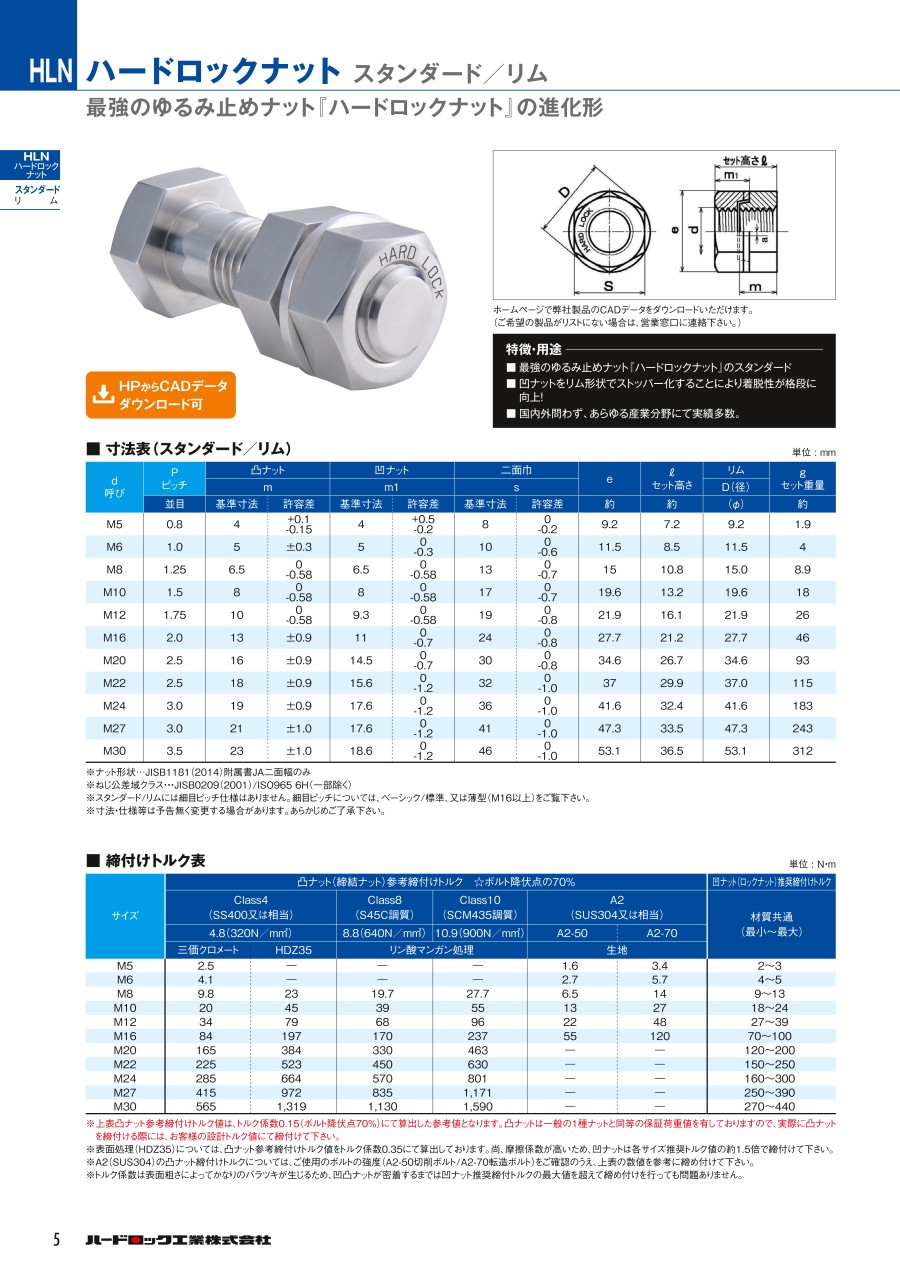

ハードロックナット・リム付の外形図と寸法
- 一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
| S 呼び径 | ピッチ 並目 | H(下ナット) | H1(上ナット) | B(二面幅) | C 約 | ℓ(全高) 約 | D(リム) φ | セット重量 g | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | ||||||
| M5 | 0.8 | 4 | +0.1 -0.15 | 4 | +0.5 -0.2 | 8 | 0 -0.2 | 9.2 | 7.2 | 9.2 | 1.9 |
| M6 | 1.0 | 5 | ±0.3 | 5 | 0 -0.3 | 10 | 0 -0.6 | 11.5 | 8.5 | 11.5 | 4 |
| M8 | 1.25 | 6.5 | 0 -0.58 | 6.5 | 0 -0.58 | 13 | 0 -0.7 | 15 | 10.8 | 15.0 | 8.9 |
| M10 | 1.5 | 8 | 0 -0.58 | 8 | 0 -0.58 | 17 | 0 -0.7 | 19.6 | 13.2 | 19.6 | 18 |
| M12 | 1.75 | 10 | 0 -0.58 | 9.3 | 0 -0.58 | 19 | 0 -0.8 | 21.9 | 16.1 | 21.9 | 26 |
| M16 | 2.0 | 13 | ±0.9 | 11 | 0 -0.7 | 24 | 0 -0.8 | 27.7 | 21.2 | 27.7 | 46 |
| M20 | 2.5 | 16 | ±0.9 | 14.5 | 0 -0.7 | 30 | 0 -0.8 | 34.6 | 26.7 | 34.6 | 93 |
| M22 | 2.5 | 18 | ±0.9 | 15.6 | 0 -1.2 | 32 | 0 -1.0 | 37 | 29.9 | 37.0 | 115 |
| M24 | 3.0 | 19 | ±0.9 | 17.6 | 0 -1.2 | 36 | 0 -1.0 | 41.6 | 32.4 | 41.6 | 183 |
| M27 | 3.0 | 21 | ±1.0 | 17.6 | 0 -1.2 | 41 | 0 -1.0 | 47.3 | 33.5 | 47.3 | 243 |
| M30 | 3.5 | 23 | ±1.0 | 18.6 | 0 -1.2 | 46 | 0 -1.0 | 53.1 | 36.5 | 53.1 | 312 |
ハードロックナットの取付手順
1.取付け部材にボルトを通し、下ナット（凸ナット）をボルトにねじ込んで下さい。
2.下ナットはスパナー等をもって部材に締付けます。一般のスパナーでも十分な締付け力を得ることができます。
3.締付けられた下ナットはこの時点で一般ナットと全く同じ強度です。
4.次に上ナット（凹ナット）をボルトに手でねじ込んで下さい。
5.上ナットも下ナットを締付けた要領で締付けて下さい。完全にロックします。
上ナットと下ナットが密着する場合としない場合が生じますが、どちらもゆるみ止めに必要以上のロックエネルギーが内在されています。
