ハードロック ベアリングナット（HLB）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 853円～95,729円
- 税込単価
- 938円～105,302円
丸形ベアリング用ナット。【特長】・クサビの原理を応用した軸受用ゆるみ止めナット...
詳細情報を確認する- 種類
- ロックナット
- 形状
- 丸形
- ねじ種類
- メートル(細目)ねじ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
完全な締結状態を安定維持する、軸受用ゆるみ止めナット
強力なゆるみ止め効果を持つハードロックナットのクサビ構造をベースに開発された、軸受用ゆるみ止めナット。
高速回転による振動や正逆回転による衝撃にも影響されない、ゆるみ止め効果を持つ。
ゆるみ止め構造
偏芯加工した凸ナット1と真円加工を施した凹ナット2を組み合わせ、シャフト軸直角方向にクサビの原理による強力なロック効果を発生させる。
HLBのクサビによる強力なゆるみ止め効果は、ハードロックナット同様、シャフトとナットを完全に一体化させ、いかなる高速回転による衝撃、振動も寄せ付けない。
HLBは凹凸どちらから締結しても、ゆるみ止め効果、直角度精度は変わりません。ただし、より荷重を受ける場合には凸ナットからの締結を推奨。
品質保証の刻印

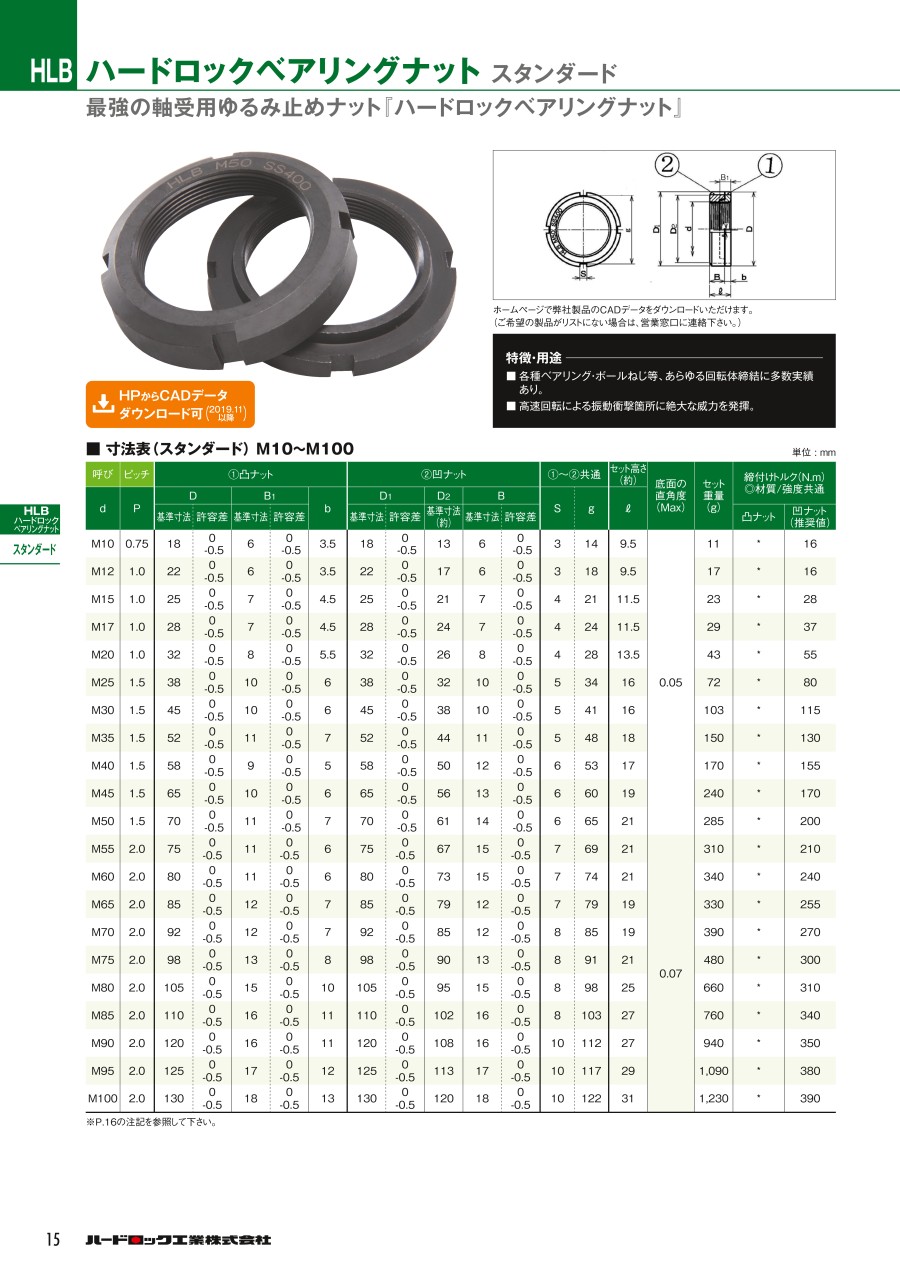

外形図
偏心量aにより、上記の部分に於いて強力なクサビの作用効果が発生。
a：偏心量
| 呼び番号 | 呼び径 S×p | ①凸ナット | ②凹ナット | ①～②共通 | セット高さℓ 最小・最大 | 底面の直角度 (max) | 1セット当り 重量(g) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | B1 | e1 | b | D1 | D2 | B | e | S | T | |||||
| HLB-01 | M12×1 | 22 | 6 | 2.5 | 3.5 | 22 | 17 | 6 | 2.7 | 3 | 2 | 9.5～10.5 | 0.05 | 17 |
| HLB-02 | M15×1 | 25 | 7 | 2.5 | 4.5 | 25 | 21 | 7 | 2.7 | 4 | 2 | 11.5～12.5 | 〃 | 23 |
| HLB-03 | M17×1 | 28 | 7 | 2.5 | 4.5 | 28 | 24 | 7 | 2.7 | 4 | 2 | 11.5～12.5 | 〃 | 29 |
| HLB-04 | M20×1 | 32 | 8 | 2.5 | 5.5 | 32 | 26 | 8 | 2.7 | 4 | 2 | 13.5～14.5 | 〃 | 43 |
| HLB-05 | M25×1.5 | 38 | 10 | 4 | 6 | 38 | 32 | 10 | 4.2 | 5 | 2 | 16～17.5 | 〃 | 72 |
| HLB-06 | M30×1.5 | 45 | 10 | 4 | 6 | 45 | 38 | 10 | 4.2 | 5 | 2 | 16～17.5 | 〃 | 103 |
| HLB-07 | M35×1.5 | 52 | 11 | 4 | 7 | 52 | 44 | 11 | 4.2 | 5 | 2 | 18～19.5 | 〃 | 150 |
| HLB-08 | M40×1.5 | 58 | 9 | 4 | 5 | 58 | 50 | 12 | 4.2 | 6 | 2 | 17～18.5 | 〃 | 170 |
| HLB-09 | M45×1.5 | 65 | 10 | 4 | 6 | 65 | 56 | 13 | 4.2 | 6 | 2.5 | 19～20.5 | 〃 | 240 |
| HLB-10 | M50×1.5 | 70 | 11 | 4 | 7 | 70 | 61 | 14 | 4.2 | 6 | 2.5 | 21～22.5 | 〃 | 285 |
| HLB-11 | M55×2 | 75 | 11 | 5 | 6 | 75 | 67 | 15 | 5.2 | 7 | 3 | 21～23 | 0.07 | 310 |
| HLB-12 | M60×2 | 80 | 11 | 5 | 6 | 80 | 73 | 15 | 5.2 | 7 | 3 | 21～23 | 〃 | 340 |
| HLB-13 | M65×2 | 85 | 12 | 5 | 7 | 85 | 79 | 12 | 5.2 | 7 | 3 | 19～21 | 〃 | 330 |
| HLB-14 | M70×2 | 92 | 12 | 5 | 7 | 92 | 85 | 12 | 5.2 | 8 | 3.5 | 19～21 | 〃 | 390 |
| HLB-15 | M75×2 | 98 | 13 | 5 | 8 | 98 | 90 | 13 | 5.2 | 8 | 3.5 | 21～23 | 〃 | 480 |
| HLB-16 | M80×2 | 105 | 15 | 5 | 10 | 105 | 95 | 15 | 5.2 | 8 | 3.5 | 25～27 | 〃 | 660 |
| HLB-17 | M85×2 | 110 | 16 | 5 | 11 | 110 | 102 | 16 | 5.2 | 8 | 3.5 | 27～29 | 〃 | 760 |
| HLB-18 | M90×2 | 120 | 16 | 5 | 11 | 120 | 108 | 16 | 5.2 | 10 | 4 | 27～29 | 〃 | 940 |
| HLB-19 | M95×2 | 125 | 17 | 5 | 12 | 125 | 113 | 17 | 5.2 | 10 | 4 | 29～31 | 〃 | 1090 |
| HLB-20 | M100×2 | 130 | 18 | 5 | 13 | 130 | 120 | 18 | 5.2 | 10 | 4 | 31～33 | 〃 | 1230 |
| HLB-21 | M105×2 | 140 | 18 | 6 | 12 | 140 | 126 | 18 | 6.5 | 12 | 5 | 30～32 | 0.1 | 1500 |
| HLB-22 | M110×2 | 145 | 19 | 6 | 13 | 145 | 133 | 19 | 6.5 | 12 | 5 | 32～34 | 〃 | 1600 |
| HLB-23 | M115×2 | 150 | 19 | 6 | 13 | 150 | 137 | 19 | 6.5 | 12 | 5 | 32～34 | 〃 | 1700 |
| HLB-24 | M120×2 | 155 | 20 | 7 | 13 | 155 | 138 | 20 | 7.5 | 12 | 5 | 33～35 | 〃 | 1800 |
| HLB-25 | M125×2 | 160 | 21 | 7 | 14 | 160 | 148 | 21 | 7.5 | 12 | 5 | 35～37 | 〃 | 1900 |
| HLB-26 | M130×2 | 165 | 21 | 7 | 14 | 165 | 149 | 21 | 7.5 | 12 | 5 | 35～37 | 〃 | 2000 |
| HLB-27 | M135×2 | 175 | 22 | 7 | 15 | 175 | 160 | 22 | 7.5 | 14 | 6 | 37～39 | 〃 | 2600 |
| HLB-28 | M140×2 | 180 | 22 | 7 | 15 | 180 | 160 | 22 | 7.5 | 14 | 6 | 37～39 | 〃 | 2700 |
| HLB-29 | M145×2 | 190 | 24 | 8 | 16 | 190 | 171 | 24 | 8.5 | 14 | 6 | 40～43 | 〃 | 3400 |
| HLB-30 | M150×2 | 195 | 24 | 8 | 16 | 195 | 171 | 24 | 8.5 | 14 | 6 | 40～43 | 〃 | 3550 |
| HLB-31 | M155×3 | 200 | 25 | 8 | 17 | 200 | 182 | 25 | 8.5 | 16 | 7 | 42～45 | 〃 | 3800 |
| HLB-32 | M160×3 | 210 | 25 | 8 | 17 | 210 | 182 | 25 | 8.5 | 16 | 7 | 42～45 | 〃 | 4200 |
| HLB-33 | M165×3 | 210 | 26 | 9 | 17 | 210 | 193 | 26 | 9.5 | 16 | 7 | 43～46 | 〃 | 4300 |
| HLB-34 | M170×3 | 220 | 26 | 9 | 17 | 220 | 193 | 26 | 9.5 | 16 | 7 | 43～46 | 〃 | 4750 |
| HLB-35 | M180×3 | 230 | 27 | 9 | 18 | 230 | 203 | 27 | 9.5 | 18 | 8 | 45～48 | 〃 | 5000 |
| HLB-38 | M190×3 | 240 | 28 | 9 | 19 | 240 | 214 | 28 | 9.5 | 18 | 8 | 46～49 | 〃 | 5500 |
| HLB-40 | M200×3 | 250 | 29 | 9 | 20 | 250 | 226 | 29 | 9.5 | 18 | 8 | 48～51 | 〃 | 6300 |
- ※ M10は規格表にはありませんが取扱いあります。外径D1=18、セット高さ（B+b）=9.5となります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,587円 ( 1,746円 ) | 在庫品1日目当日出荷可能 |
853円 ( 938円 ) | 在庫品1日目当日出荷可能 |
3,043円 ( 3,347円 ) | 5日目 |
1,076円 ( 1,184円 ) | 在庫品1日目当日出荷可能 |
7,748円 ( 8,523円 ) | 5日目 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
7,913円 ( 8,704円 ) | 6日目 |
5,392円 ( 5,931円 ) | 5日目 |
1,157円 ( 1,273円 ) | 在庫品1日目当日出荷可能 |
7,228円 ( 7,951円 ) | 5日目 |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
4,219円 ( 4,641円 ) | 在庫品1日目当日出荷可能 |
13,940円 ( 15,334円 ) | 5日目 |
4,793円 ( 5,272円 ) | 1日目 |
1,566円 ( 1,723円 ) | 在庫品1日目当日出荷可能 |
6,615円 ( 7,277円 ) | 5日目 |
1,864円 ( 2,050円 ) | 在庫品1日目当日出荷可能 |
9,340円 ( 10,274円 ) | 5日目 |
5,710円 ( 6,281円 ) | 在庫品1日目当日出荷可能 |
9,470円 ( 10,417円 ) | 5日目 |
2,506円 ( 2,757円 ) | 在庫品1日目当日出荷可能 |
11,814円 ( 12,995円 ) | 5日目 |
18,545円 ( 20,400円 ) | 在庫品1日目当日出荷可能 |
16,791円 ( 18,470円 ) | 在庫品1日目当日出荷可能 |
28,726円 ( 31,599円 ) | 11日目 |
53,814円 ( 59,195円 ) | 11日目 |
95,729円 ( 105,302円 ) | 1日目 |
詳細情報
基本情報
丸形ベアリング用ナット。
【特長】
・クサビの原理を応用した軸受用ゆるみ止めナット。
・ゆるみ止め効果が非常に高く半永久的。
・トルク軸力管理が可能。
・繰返し使用が可能。
・作業性は簡単良好。経済的メリットを提供。
【用途】
・ねじ類と組み合わせて固定するために使用。
