アジャスタ 脚止め金具 D-H・W型用プレート
- 通常単価(税別)
- 403円～2,608円
- 税込単価
- 443円～2,869円
横ずれ防止の一般的な標準タイプ用アンカープレート。【特長】・脚止め金具の開口部...
詳細情報を確認する- 種類
- 取付・固定用金具
- 種類(詳細)
- 脚止め金具
ご注意
- メーカーカタログ外形図M8サイズにつき、誤記がございます。板厚2mm、高さ17mmが正しいです。
未確定：候補が4型番あります。
商品情報

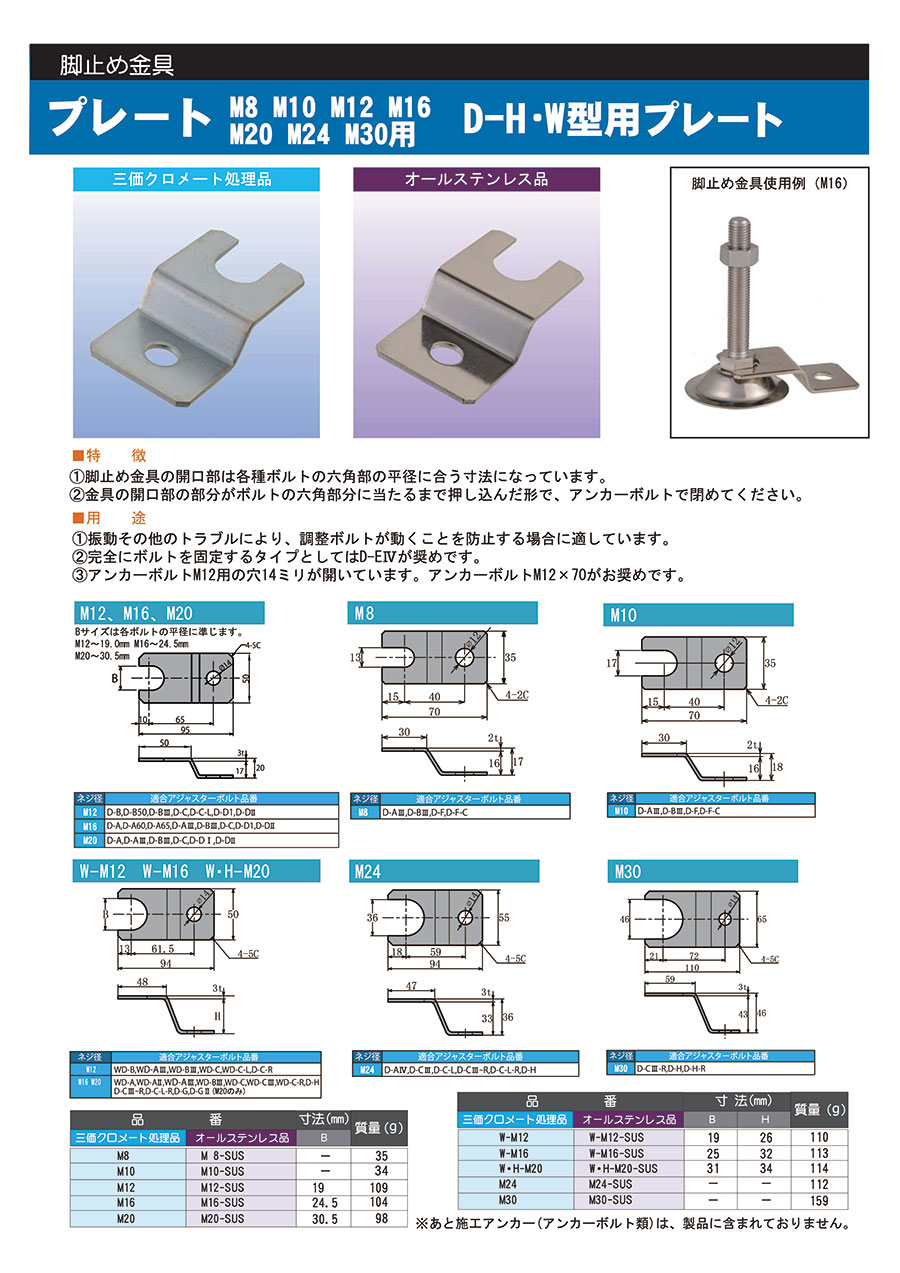

外形図
M12、M16、M20
M8
M10
W-M12、W-M16、W・H-M20
M24
M30
製品仕様
| ネジ径 | 適合アジャスターボルト型番 |
|---|---|
| M12 | D-B,D-B50,D-B3,D-C,D-C-L,D-D1,D-D2 |
| M16 | D-A,D-A60,D-A65,D-A3,D-B3,D-C,D-D1,D-D2 |
| M20 | D-A,D-A3,D-B3,D-C,D-D,D-D1,D-D2 |
| M8 | D-A3,D-B3,D-C,D-F,D-F-C |
| M10 | D-A3,D-B3,D-C,D-F,D-F-C |
| W-M12 | WD-B,WD-A3,WD-B3,WD-C,WD-C-L,D-C-R |
| W-M16、W・H-M20 | WD-A,WD-A2,WD-A3,WD-B3,WD-C,WD-C3,WD-C-R,D-HD-C3-R,D-C-L-R,D-G,D-G2（M20のみ） |
| M24 | D-A4,D-C3,D-C-L,D-C3-R,D-C-L-R,D-H |
| M30 | DC-3-R,D-H,D-H-R |
規格表
| 型 番 | 寸法（mm） | 質量（g） | |
|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | B | |
| M8 | M8-SUS | - | 35 |
| M10 | M10-SUS | - | 34 |
| M12 | M12-SUS | 19 | 109 |
| M16 | M16-SUS | 24.5 | 104 |
| M20 | M20-SUS | 30.5 | 98 |
| 型 番 | 寸法（mm） | 質量（g） | ||
|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | B | H | |
| W-M12 | W-M12-SUS | 19 | 26 | 110 |
| W-M16 | W-M16-SUS | 25 | 32 | 113 |
| W・H-M20 | W・H-M20-SUS | 31 | 34 | 114 |
| M24 | M24-SUS | - | - | 112 |
| M30 | M30-SUS | - | - | 159 |
詳細情報
基本情報
横ずれ防止の一般的な標準タイプ用アンカープレート。
【特長】
・脚止め金具の開口部は各種ボルトの六角部の平径に合う寸法になっています
・金具の開口部の部分がボルトの六角部分に当たるまで押し込んだ形で、アンカーボルトで閉めてください
【用途】
・振動その他のトラブルにより、調整ボルトが動くことを防止する場合に適しています
・完全にボルトを固定するタイプとしてはD-EIVが奨めです
・アンカーボルトM12用の穴14ミリが開いています。アンカーボルトM12×70がお奨めです
ご注意
- メーカーカタログ外形図M8サイズにつき、誤記がございます。板厚2mm、高さ17mmが正しいです。
商品担当おすすめ
アジャスタ 脚止め金具 D-H・W型用プレートのレビュー
設備の固定用
3
3.02020/05/07
大型のアンカープレートを探していて見つけました。
それなりに厚見もあり問題ないかと思われます。
0人が参考にしています。
軽量物の固定に
4
4.02019/03/14
安価で、簡単に取り付けられちょっとしたものの固定に便利です。
0人が参考にしています。
アンカーボルト固定
4
4.02018/12/03
強度的に問題なし。
手配忘れしており、明日から使用するのに間に合って助かりました。
0人が参考にしています。
アジャスタボルトの脚止 アンカー打ち
4
4.02018/05/12
安定の品質だと思います。いつもSUS製を利用しています。強度的に問題なし。大和螺子のアジャスタボルトとセットで買うので取...もっと読む
