アジャスタ 標準用 D-A/D-B/Nシリーズ
- 通常単価(税別)
- 310円～5,453円
- 税込単価
- 341円～5,998円
一番多くご利用いただいている代表的なアジャスターです。【用途】・あらゆる機械の...
詳細情報を確認する
未確定：候補が76型番あります。
商品情報

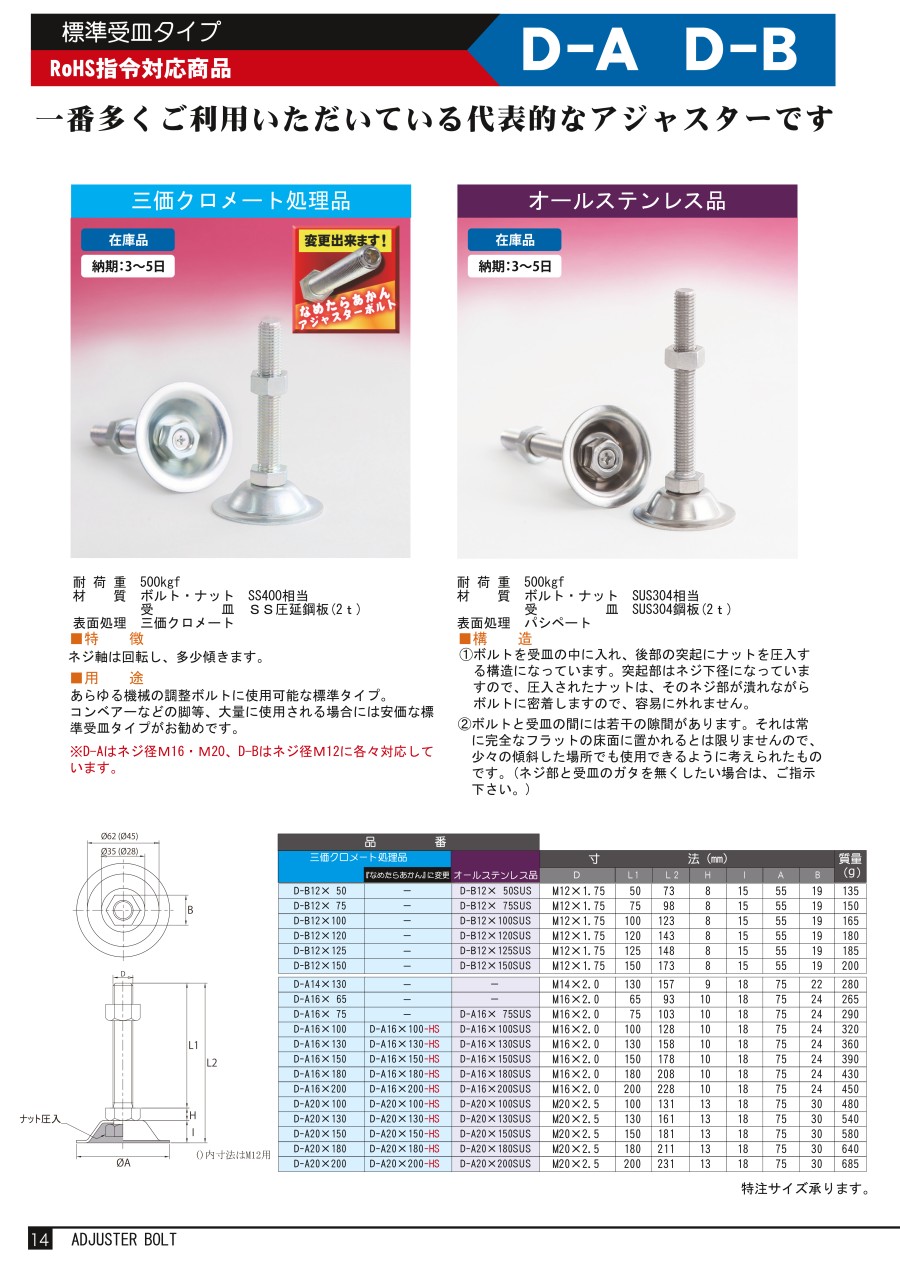

外形図
（）内寸法はM12用
製品仕様
| - | 三価クロメート処理 | オールステンレス |
|---|---|---|
| 耐荷重 | （M8、M10）300kgf （M12、M14、M16、M20）500kgf | （M8、M10）300kgf （M12、M16、M20）500kgf |
| 材質 | ボルト・ナット：SS400相当 受皿：SS圧延鋼板（2t） | ボルト・ナット：SUS304相当 受皿：SUS304鋼板（2t） |
| 表面処理 | 三価クロメート | パシペート |
構造
（1）ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。
（2）ボルトと受皿の間には若千の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので、少々の傾斜した場所でも使用できるように考えられたものです。
規格表
| 型番 | 寸法（mm） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H | I | A | B | |
| D-B12X50 | - | M12×1.75 | 50 | 73 | 8 | 15 | 55 | 19 | 135 |
| D-B12X75 | D-B12X75SUS | M12×1.75 | 75 | 98 | 8 | 15 | 55 | 19 | 150 |
| D-B12X100 | D-B12X100SUS | M12×1.75 | 100 | 123 | 8 | 15 | 55 | 19 | 165 |
| - | D-B12X120SUS | M12×1.75 | 120 | 143 | 8 | 15 | 55 | 19 | 180 |
| D-B12X125 | - | M12×1.75 | 125 | 148 | 8 | 15 | 55 | 19 | 185 |
| D-B12X150 | D-B12X150SUS | M12×1.75 | 150 | 173 | 8 | 15 | 55 | 19 | 200 |
| D-A14X130 | - | M14×2.0 | 130 | 157 | 9 | 18 | 75 | 22 | 280 |
| D-A16X65 | - | M16×2.0 | 65 | 93 | 10 | 18 | 75 | 24 | 265 |
| D-A16X75 | D-A16X75SUS | M16×2.0 | 75 | 103 | 10 | 18 | 75 | 24 | 290 |
| D-A16X100 | D-A16X100SUS | M16×2.0 | 100 | 128 | 10 | 18 | 75 | 24 | 320 |
| D-A16X130 | D-A16X130SUS | M16×2.0 | 130 | 158 | 10 | 18 | 75 | 24 | 360 |
| D-A16X150 | D-A16X150SUS | M16×2.0 | 150 | 178 | 10 | 18 | 75 | 24 | 390 |
| D-A16X180 | D-A16X180SUS | M16×2.0 | 180 | 208 | 10 | 18 | 75 | 24 | 430 |
| D-A16X200 | D-A16X200SUS | M16×2.0 | 200 | 228 | 10 | 18 | 75 | 24 | 450 |
| D-A20X100 | - | M20×2.5 | 100 | 131 | 13 | 18 | 75 | 30 | 480 |
| - | D-A20X130SUS | M20×2.5 | 130 | 161 | 13 | 18 | 75 | 30 | 540 |
| D-A20X150 | D-A20X150SUS | M20×2.5 | 150 | 181 | 13 | 18 | 75 | 30 | 580 |
| D-A20X180 | D-A20X180SUS | M20×2.5 | 180 | 211 | 13 | 18 | 75 | 30 | 640 |
| - | D-A20X200SUS | M20×2.5 | 200 | 231 | 13 | 18 | 75 | 30 | 685 |
| D-F8X50 | - | M8×1.25 | 50 | 68.0 | 5.5 | 12.5 | 37 | 13 | 60 |
| - | D-F8X60SUS | M8×1.25 | 60 | 78.0 | 5.5 | 12.5 | 37 | 13 | 60 |
| D-F8X100 | - | M8×1.25 | 100 | 118.0 | 5.5 | 12.5 | 37 | 13 | 70 |
| D-F10X50 | - | M10×1.5 | 50 | 69.5 | 7.0 | 12.5 | 37 | 17 | 80 |
| D-F10X100 | D-F10X100SUS | M10×1.5 | 100 | 119.5 | 7.0 | 12.5 | 37 | 17 | 110 |
| N-8-50 | - | M8×1.25 | 50 | 68 | 5.5 | 12.5 | 37 | 13 | 60 |
| - | N-8-60S | M8×1.25 | 60 | 78 | 5.5 | 12.5 | 37 | 13 | 60 |
| N-8-100 | N-8-100S | M8×1.25 | 100 | 118 | 5.5 | 12.5 | 37 | 13 | 70 |
| N-10-50 | N-10-50S | M10×1.5 | 50 | 69.5 | 7 | 12.5 | 37 | 17 | 80 |
| N-10-100 | N-10-100S | M10×1.5 | 100 | 119.5 | 7 | 12.5 | 37 | 17 | 110 |
| N-12-50 | N-12-50S | M12×1.75 | 50 | 73 | 8 | 15 | 55 | 19 | 135 |
| N-12-75 | N-12-75S | M12×1.75 | 75 | 98 | 8 | 15 | 55 | 19 | 150 |
| N-12-100 | N-12-100S | M12×1.75 | 100 | 123 | 8 | 15 | 55 | 19 | 165 |
| N-12-120 | N-12-120S | M12×1.75 | 120 | 143 | 8 | 15 | 55 | 19 | 180 |
| N-12-125 | N-12-125S | M12×1.75 | 125 | 148 | 8 | 15 | 55 | 19 | 185 |
| N-12-150 | N-12-150S | M12×1.75 | 150 | 173 | 8 | 15 | 55 | 19 | 200 |
| N-14-130 | - | M14×2.0 | 130 | 157 | 9 | 18 | 75 | 22 | 280 |
| N-16-65 | - | M16×2.0 | 65 | 93 | 10 | 18 | 75 | 24 | 265 |
| N-16-75 | N-16-75S | M16×2.0 | 75 | 103 | 10 | 18 | 75 | 24 | 290 |
| N-16-100 | N-16-100S | M16×2.0 | 100 | 128 | 10 | 18 | 75 | 24 | 320 |
| N-16-130 | N-16-130S | M16×2.0 | 130 | 158 | 10 | 18 | 75 | 24 | 360 |
| N-16-150 | N-16-150S | M16×2.0 | 150 | 178 | 10 | 18 | 75 | 24 | 390 |
| N-16-180 | N-16-180S | M16×2.0 | 180 | 208 | 10 | 18 | 75 | 24 | 430 |
| N-16-200 | N-16-200S | M16×2.0 | 200 | 228 | 10 | 18 | 75 | 24 | 450 |
| N-20-100 | - | M20×2.5 | 100 | 131 | 13 | 18 | 75 | 30 | 480 |
| N-20-130 | N-20-130S | M20×2.5 | 130 | 161 | 13 | 18 | 75 | 30 | 540 |
| N-20-150 | N-20-150S | M20×2.5 | 150 | 181 | 13 | 18 | 75 | 30 | 580 |
| N-20-180 | N-20-180S | M20×2.5 | 180 | 211 | 13 | 18 | 75 | 30 | 640 |
| N-20-200 | N-20-200S | M20×2.5 | 200 | 231 | 13 | 18 | 75 | 30 | 685 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
845円 ( 930円 ) | 在庫品1日目当日出荷可能 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
2,792円 ( 3,071円 ) | 在庫品1日目当日出荷可能 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
2,792円 ( 3,071円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
2,248円 ( 2,473円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
2,634円 ( 2,897円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
2,939円 ( 3,233円 ) | 在庫品1日目当日出荷可能 |
929円 ( 1,022円 ) | 在庫品1日目当日出荷可能 |
4,278円 ( 4,706円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,127円 ( 1,240円 ) | 在庫品1日目当日出荷可能 |
4,731円 ( 5,204円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
5,185円 ( 5,704円 ) | 在庫品1日目当日出荷可能 |
5,453円 ( 5,998円 ) | 在庫品1日目当日出荷可能 |
429円 ( 472円 ) | 在庫品1日目当日出荷可能 |
505円 ( 556円 ) | 在庫品1日目当日出荷可能 |
447円 ( 492円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
1,785円 ( 1,964円 ) | 在庫品1日目当日出荷可能 |
603円 ( 663円 ) | 在庫品1日目当日出荷可能 |
607円 ( 668円 ) | 在庫品1日目当日出荷可能 |
2,012円 ( 2,213円 ) | 在庫品1日目当日出荷可能 |
425円 ( 468円 ) | 在庫品1日目当日出荷可能 |
1,609円 ( 1,770円 ) | 在庫品1日目当日出荷可能 |
491円 ( 540円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 6日目 |
914円 ( 1,005円 ) | 6日目 |
359円 ( 395円 ) | 6日目 |
1,077円 ( 1,185円 ) | 6日目 |
359円 ( 395円 ) | 6日目 |
1,077円 ( 1,185円 ) | 6日目 |
412円 ( 453円 ) | 6日目 |
1,145円 ( 1,260円 ) | 6日目 |
389円 ( 428円 ) | 6日目 |
1,446円 ( 1,591円 ) | 6日目 |
398円 ( 438円 ) | 6日目 |
1,446円 ( 1,591円 ) | 6日目 |
407円 ( 448円 ) | 6日目 |
1,446円 ( 1,591円 ) | 6日目 |
416円 ( 458円 ) | 6日目 |
1,486円 ( 1,635円 ) | 6日目 |
585円 ( 644円 ) | 6日目 |
1,582円 ( 1,740円 ) | 4日目 |
585円 ( 644円 ) | 6日目 |
1,605円 ( 1,766円 ) | 6日目 |
707円 ( 778円 ) | 6日目 |
676円 ( 744円 ) | 6日目 |
676円 ( 744円 ) | 6日目 |
2,428円 ( 2,671円 ) | 6日目 |
647円 ( 712円 ) | 6日目 |
2,428円 ( 2,671円 ) | 6日目 |
707円 ( 778円 ) | 6日目 |
詳細情報
基本情報
一番多くご利用いただいている代表的なアジャスターです。
【用途】
・あらゆる機械の調整ボルトに使用可能な標準タイプ
・コンベアーなどの脚等、大量に使用される場合には安価な標準受皿タイプがお勧めです
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
アジャスタ 標準用 D-A/D-B/Nシリーズのレビュー
製品に使用しています
5
5.02023/04/17
アングルで製作した架台部に取り付け、納品後の据え付け時に装置の水準をとるために使用しており、問題はありません。納期が早か...もっと読む
0人が参考にしています。
フレームのレベリングアジャスタに
4
4.02022/08/25
設置場所の水平出しに使用をしました。一般的なアジャスターで、使用に問題はありません。
0人が参考にしています。
製品に使用
5
5.02022/02/09
当社で製作している棚のような製品の下側に取り付け、高さ調整用として使用しています。一般的な商品なので、組付けも簡単ですし...もっと読む
0人が参考にしています。
コンベヤーの脚
5
5.02021/02/24
しっかりしていて、アジャストボルトの長さのバリエーションが豊富なので希望のサイズが見つかりました。
0人が参考にしています。
架台の脚
3
3.02020/03/27
安価ですが、しっかりしたつくりです。
できるだけ大きいものを使用すると耐震も上がります。
