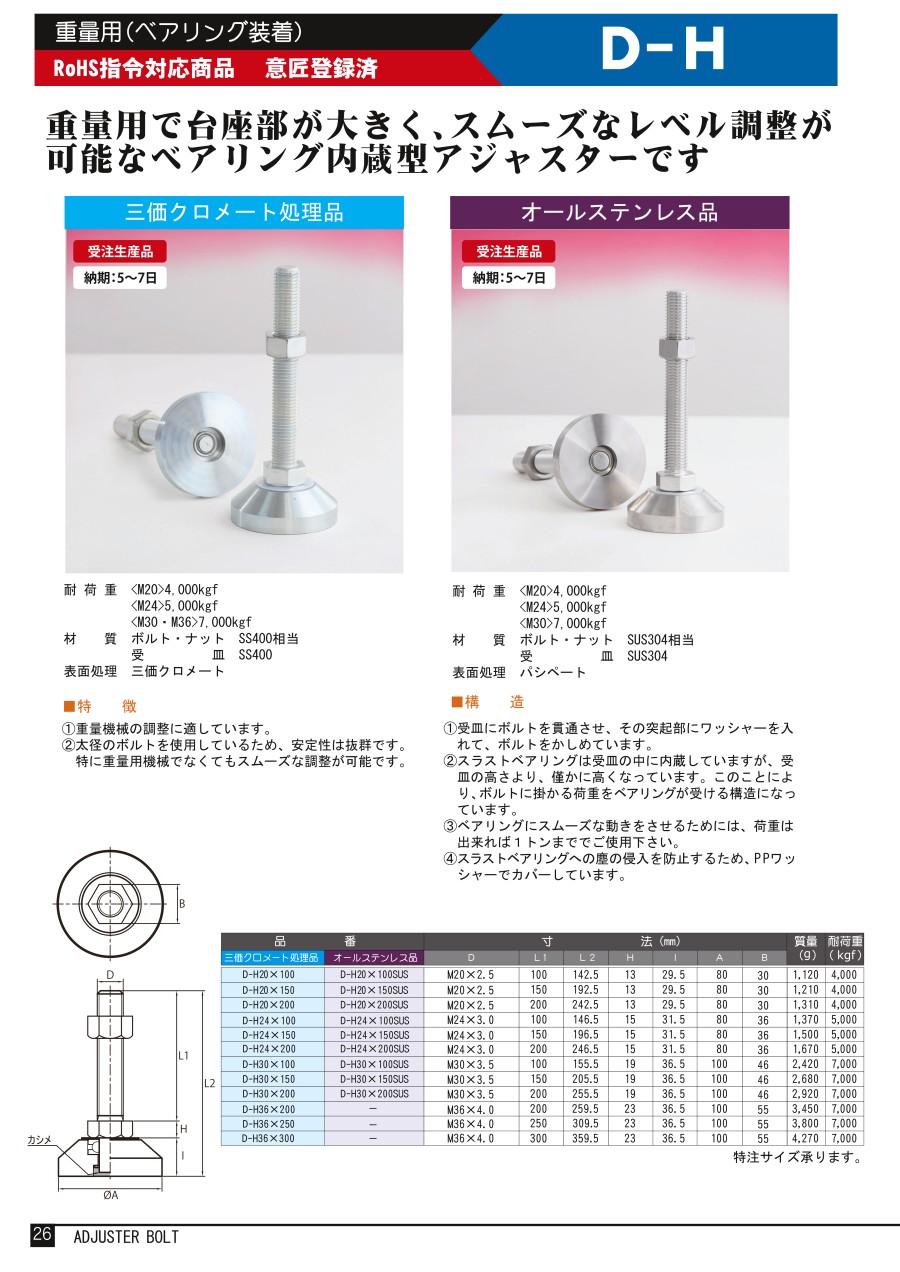

アジャスタ 重量用（ベアリング装着） D-H/HTシリーズ
- 通常単価(税別)
- 5,802円～27,977円特別価格
- 税込単価
- 6,382円～30,775円特別価格
通常出荷日：在庫品1日目～10日目一部当日出荷可能
重量用で台座部が大きく、特に重量用機械でなくてもスムーズなレベル調整が可能なベアリング内蔵型アジャスタ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 三価クロメート処理 | オールステンレス |
|---|---|---|
| 耐荷重 | <M20>4000kgf <M24>5000kgf <M30・M36>7000kgf | <M20>4000kgf <M24>5000kgf <M30>7000kgf |
| 材質 | ボルト・ナット：SS400相当 受皿：SS400 | ボルト・ナット：SUS304相当 受皿：SUS304 |
| 表面処理 | 三価クロメート | パシペート |
構造
（1）受皿にボルトを貫通させ、その突起部にワッシャーを入れて、ボルトをかしめています。
（2）スラストベアリングは受皿の中に内蔵していますが、受皿の高さより、僅かに高くなっています。このことにより、ボルトに掛かる荷重をベアリングが受ける構造になっています。
（3）ベアリングにスムーズな動きをさせるためには、荷重は出来れば1トンまででご使用下さい。
（4）スラストベアリングへの塵の侵入を防止するため、PPワッシャーでカバーしています。
規格表
| 型番 | 寸法（mm） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H | I | A | B | |
| D-H20X150 | - | M20×2.5 | 150 | 192.5 | 13 | 29.5 | 80 | 30 | 1210 |
| D-H24X100 | - | M24×3.0 | 100 | 146.5 | 15 | 31.5 | 80 | 36 | 1370 |
| D-H24X150 | D-H24X150SUS | M24×3.0 | 150 | 196.5 | 15 | 31.5 | 80 | 36 | 1500 |
| D-H30X100 | - | M30×3.5 | 100 | 155.5 | 19 | 36.5 | 100 | 46 | 2420 |
| D-H30X150 | - | M30×3.5 | 150 | 205.5 | 19 | 36.5 | 100 | 46 | 2680 |
| D-H30X200 | - | M30×3.5 | 200 | 255.5 | 19 | 36.5 | 100 | 46 | 2920 |
| HT-20-100 | HT-20-100S | M20×2.5 | 100 | 142.5 | 13 | 29.5 | 80 | 30 | 1120 |
| HT-20-150 | HT-20-150S | M20×2.5 | 150 | 192.5 | 13 | 29.5 | 80 | 30 | 1210 |
| HT-20-200 | HT-20-200S | M20×2.5 | 200 | 242.5 | 13 | 29.5 | 80 | 30 | 1310 |
| HT-24-100 | HT-24-100S | M24×3.0 | 100 | 146.5 | 15 | 31.5 | 80 | 36 | 1370 |
| HT-24-150 | HT-24-150S | M24×3.0 | 150 | 196.5 | 15 | 31.5 | 80 | 36 | 1500 |
| HT-24-200 | HT-24-200S | M24×3.0 | 200 | 246.5 | 15 | 31.5 | 80 | 36 | 1670 |
| HT-30-100 | HT-30-100S | M30×3.5 | 100 | 155.5 | 19 | 36.5 | 100 | 46 | 2420 |
| HT-30-150 | HT-30-150S | M30×3.5 | 150 | 205.5 | 19 | 36.5 | 100 | 46 | 2680 |
| HT-30-200 | HT-30-200S | M30×3.5 | 200 | 255.5 | 19 | 36.5 | 100 | 46 | 2920 |
| HT-36-200 | - | M36×4.0 | 200 | 259.5 | 23 | 36.5 | 100 | 55 | 3450 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,540円 ( 7,194円 ) | 在庫品1日目当日出荷可能 |
16,989円11,892円 ( 13,081円 ) | 在庫品1日目当日出荷可能 |
8,187円 ( 9,006円 ) | 在庫品1日目当日出荷可能 |
8,700円 ( 9,570円 ) | 在庫品1日目当日出荷可能 |
10,098円 ( 11,108円 ) | 在庫品1日目当日出荷可能 |
5,802円 ( 6,382円 ) | 8日目 |
13,323円 ( 14,655円 ) | 4日目 |
6,049円 ( 6,654円 ) | 8日目 |
13,450円 ( 14,795円 ) | 10日目 |
6,015円 ( 6,617円 ) | 9日目 |
14,307円 ( 15,738円 ) | 4日目 |
6,044円 ( 6,648円 ) | 8日目 |
17,167円 ( 18,884円 ) | 4日目 |
6,279円 ( 6,907円 ) | 8日目 |
17,803円 ( 19,583円 ) | 8日目 |
6,530円 ( 7,183円 ) | 8日目 |
16,882円 ( 18,570円 ) | 4日目 |
7,676円 ( 8,444円 ) | 8日目 |
25,964円 ( 28,560円 ) | 4日目 |
8,487円 ( 9,336円 ) | 8日目 |
27,977円 ( 30,775円 ) | 4日目 |
9,468円 ( 10,415円 ) | 8日目 |
26,323円 ( 28,955円 ) | 4日目 |
16,322円 ( 17,954円 ) | 8日目 |
詳細情報
基本情報
重量用で台座部が大きく、特に重量用機械でなくてもスムーズなレベル調整が可能なベアリング内蔵型アジャスターです。
【特長】
・重量機械の調整に適しています
・太径のボルトを使用しているため、安定性は抜群です
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
