アジャスタ 重量用 D-C/Hシリーズ
- 通常単価(税別)
- 611円～6,062円
- 税込単価
- 672円～6,668円

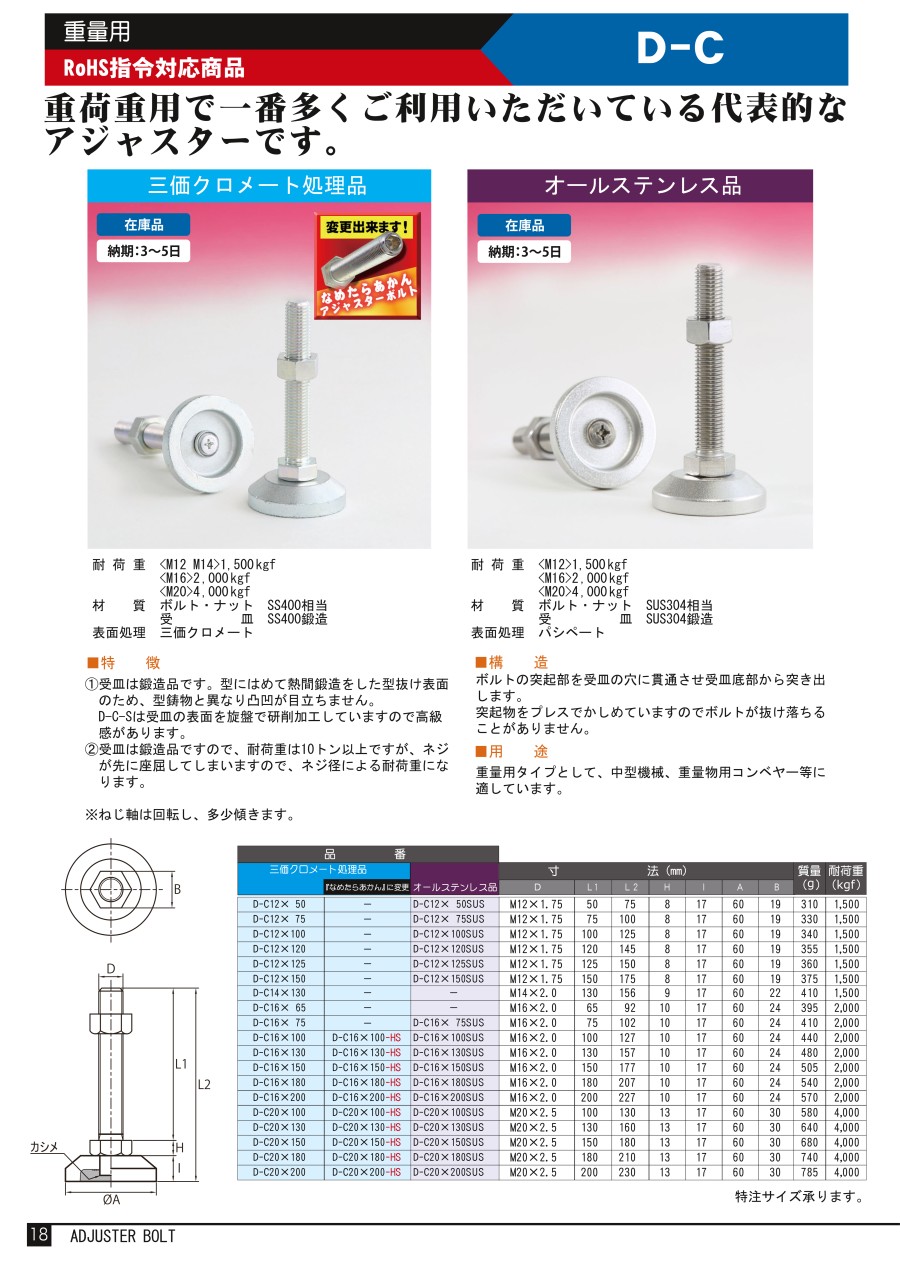

重荷重用で一番多くご利用いただいている代表的なアジャスターです。【特長】・受皿...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が67型番あります。
商品情報
外形図
製品仕様
| - | 三価クロメート処理 （「なめたらあかん」 アジャスターボルトに変更可） | オールステンレス |
|---|---|---|
| 耐荷重 | <M12 M14>1500kgf <M16>2000kgf <M20>4000kgf | <M12>1500kgf <M16>2000kgf <M20>4000kgf |
| 材質 | ボルト・ナット SS400相当 受皿 SS400鍛造 | ボルト・ナット SUS304相当 受皿 SUS304鍛造 |
| 表面処理 | 三価クロメート | パシペート |
構造
ボルトの突起部を受け皿の穴に貫通させ受皿底部から突き出します。
突起物をプレスでかしめていますのでボルトが抜け落ちることがありません。
※ねじ軸は回転し、多少傾きます。
規格表
| 型番 | 寸法（mm） | 質量 （g） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H | I | A | B | ||
| - | 「なめたらあかん」に変更 | |||||||||
| D-C12×50 | - | D-C12×50SUS | M12×1.75 | 50 | 75 | 8 | 17 | 60 | 19 | 310 |
| D-C12×75 | - | D-C12×75SUS | M12×1.75 | 75 | 100 | 8 | 17 | 60 | 19 | 330 |
| D-C12×100 | - | D-C12×100SUS | M12×1.75 | 100 | 125 | 8 | 17 | 60 | 19 | 340 |
| D-C12×120 | - | D-C12×120SUS | M12×1.75 | 120 | 145 | 8 | 17 | 60 | 19 | 355 |
| - | - | D-C12×125SUS | M12×1.75 | 125 | 150 | 8 | 17 | 60 | 19 | 360 |
| D-C12×150 | - | - | M12×1.75 | 150 | 175 | 8 | 17 | 60 | 19 | 375 |
| D-C14×130 | - | - | M14×2.0 | 130 | 156 | 9 | 17 | 60 | 22 | 410 |
| D-C16×65 | - | - | M16×2.0 | 65 | 92 | 10 | 17 | 60 | 24 | 395 |
| D-C16×75 | - | - | M16×2.0 | 75 | 102 | 10 | 17 | 60 | 24 | 410 |
| D-C16×100 | - | D-C16×100SUS | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 440 |
| D-C16×130 | D-C16×130-HS | D-C16×130SUS | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 480 |
| D-C16×150 | - | D-C16×150SUS | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 505 |
| D-C16×180 | - | D-C16×180SUS | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 540 |
| - | - | D-C16×200SUS | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 570 |
| D-C20×100 | - | D-C20×100SUS | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 580 |
| D-C20×130 | - | - | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 640 |
| D-C20×150 | - | D-C20×150SUS | M20×2.5 | 150 | 180 | 13 | 17 | 60 | 30 | 680 |
| D-C20×180 | - | D-C20×180SUS | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 740 |
| - | - | D-C20×200SUS | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 785 |
| H-12-50 | - | H-12-50S | M12×1.75 | 50 | 75 | 8 | 17 | 60 | 19 | 310 |
| H-12-75 | - | H-12-75S | M12×1.75 | 75 | 100 | 8 | 17 | 60 | 19 | 330 |
| H-12-100 | - | H-12-100S | M12×1.75 | 100 | 125 | 8 | 17 | 60 | 19 | 340 |
| H-12-120 | - | H-12-120S | M12×1.75 | 120 | 145 | 8 | 17 | 60 | 19 | 355 |
| H-12-125 | - | H-12-125S | M12×1.75 | 125 | 150 | 8 | 17 | 60 | 19 | 360 |
| H-12-150 | - | H-12-150S | M12×1.75 | 150 | 175 | 8 | 17 | 60 | 19 | 375 |
| H-12-200 | - | H-12-200S | M12×1.75 | 200 | 225 | 8 | 17 | 60 | 19 | 660 |
| H-14-130 | - | - | M14×2.0 | 130 | 156 | 9 | 17 | 60 | 22 | 410 |
| H-16-65 | - | - | M16×2.0 | 65 | 92 | 10 | 17 | 60 | 24 | 395 |
| H-16-75 | - | H-16-75S | M16×2.0 | 75 | 102 | 10 | 17 | 60 | 24 | 410 |
| H-16-100 | - | H-16-100S | M16×2.0 | 100 | 127 | 10 | 17 | 60 | 24 | 440 |
| H-16-130 | - | H-16-130S | M16×2.0 | 130 | 157 | 10 | 17 | 60 | 24 | 480 |
| H-16-150 | - | H-16-150S | M16×2.0 | 150 | 177 | 10 | 17 | 60 | 24 | 505 |
| H-16-180 | - | H-16-180S | M16×2.0 | 180 | 207 | 10 | 17 | 60 | 24 | 540 |
| H-16-200 | - | H-16-200S | M16×2.0 | 200 | 227 | 10 | 17 | 60 | 24 | 570 |
| H-20-100 | - | H-20-100S | M20×2.5 | 100 | 130 | 13 | 17 | 60 | 30 | 580 |
| H-20-130 | - | H-20-130S | M20×2.5 | 130 | 160 | 13 | 17 | 60 | 30 | 640 |
| H-20-150 | - | H-20-150S | M20×2.5 | 150 | 180 | 13 | 17 | 60 | 30 | 680 |
| H-20-180 | - | H-20-180S | M20×2.5 | 180 | 210 | 13 | 17 | 60 | 30 | 740 |
| H-20-200 | - | H-20-200S | M20×2.5 | 200 | 230 | 13 | 17 | 60 | 30 | 785 |
商品特長詳細
なめたらあかん！アジャスターボルト
これをナメると言います。
"なめたらあかん"型レンチはガイドがある為、絶対にナメる現象は起きません。
対応ネジサイズ（鉄製のみ）
16-130
（）内寸法はM20用
専用六角レンチ
HR-08（ネジ径M16対応）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
707円 ( 778円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
611円 ( 672円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
882円 ( 970円 ) | 在庫品1日目当日出荷可能 |
3,040円 ( 3,344円 ) | 在庫品1日目当日出荷可能 |
3,352円 ( 3,687円 ) | 在庫品1日目当日出荷可能 |
971円 ( 1,068円 ) | 在庫品1日目当日出荷可能 |
935円 ( 1,029円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
857円 ( 943円 ) | 在庫品1日目当日出荷可能 |
3,411円 ( 3,752円 ) | 在庫品1日目当日出荷可能 |
842円 ( 926円 ) | 在庫品1日目当日出荷可能 |
1,362円 ( 1,498円 ) | 在庫品1日目当日出荷可能 |
3,655円 ( 4,021円 ) | 在庫品1日目当日出荷可能 |
1,015円 ( 1,117円 ) | 在庫品1日目当日出荷可能 |
4,488円 ( 4,937円 ) | 在庫品1日目当日出荷可能 |
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
5,072円 ( 5,579円 ) | 在庫品1日目当日出荷可能 |
5,436円 ( 5,980円 ) | 在庫品1日目当日出荷可能 |
1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
4,402円 ( 4,842円 ) | 在庫品1日目当日出荷可能 |
1,176円 ( 1,294円 ) | 在庫品1日目当日出荷可能 |
1,142円 ( 1,256円 ) | 在庫品1日目当日出荷可能 |
4,718円 ( 5,190円 ) | 在庫品1日目当日出荷可能 |
1,372円 ( 1,509円 ) | 在庫品1日目当日出荷可能 |
5,031円 ( 5,534円 ) | 在庫品1日目当日出荷可能 |
5,350円 ( 5,885円 ) | 在庫品1日目当日出荷可能 |
707円 ( 778円 ) | 6日目 |
3,011円 ( 3,312円 ) | 6日目 |
675円 ( 743円 ) | 6日目 |
3,011円 ( 3,312円 ) | 6日目 |
675円 ( 743円 ) | 6日目 |
3,011円 ( 3,312円 ) | 6日目 |
730円 ( 803円 ) | 6日目 |
3,107円 ( 3,418円 ) | 6日目 |
962円 ( 1,058円 ) | 15日目 |
3,211円 ( 3,532円 ) | 6日目 |
962円 ( 1,058円 ) | 6日目 |
3,211円 ( 3,532円 ) | 6日目 |
1,582円 ( 1,740円 ) | 6日目 |
4,208円 ( 4,629円 ) | 6日目 |
929円 ( 1,022円 ) | 6日目 |
930円 ( 1,023円 ) | 6日目 |
930円 ( 1,023円 ) | 6日目 |
3,905円 ( 4,296円 ) | 6日目 |
930円 ( 1,023円 ) | 6日目 |
3,905円 ( 4,296円 ) | 6日目 |
929円 ( 1,022円 ) | 6日目 |
3,849円 ( 4,234円 ) | 6日目 |
1,038円 ( 1,142円 ) | 6日目 |
4,526円 ( 4,979円 ) | 6日目 |
1,095円 ( 1,205円 ) | 6日目 |
5,063円 ( 5,569円 ) | 6日目 |
1,229円 ( 1,352円 ) | 6日目 |
5,478円 ( 6,026円 ) | 6日目 |
1,178円 ( 1,296円 ) | 6日目 |
4,986円 ( 5,485円 ) | 6日目 |
1,319円 ( 1,451円 ) | 6日目 |
詳細情報
基本情報
重荷重用で一番多くご利用いただいている代表的なアジャスターです。
【特長】
・受皿は鍛造品です。型にはめて熱間鍛造をした型抜け表面のため、型鋳物と異なり凸凹が目立ちません。D-C-Sは受皿の表面を旋盤で研削加工していますので高級感があります
・受皿は鍛造品ですので、耐荷重は10トン以上ですが、ネジが先に座屈してしまいますので、ネジ径による耐荷重になります
【用途】
・重量用タイプとして、中型機械、重量物用コンベヤー等に適しています
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
アジャスタ 重量用 D-C/Hシリーズのレビュー
重量の有る機械装置の支持用
4
4.02018/11/30
重量に合わせてアジャスタを選定している。このアジャスタを取り付ける相手側も荷重に耐えられる肉厚が必要で検討を要する。
1人が参考にしています。
設備
4
4.02022/05/25
この商品は自社でアルミフレームを組んで設置した架台に使用しています。重量物を積載するためのものですので、重荷重対応のこの...もっと読む
0人が参考にしています。
ストッカー
5
5.02020/03/02
納期が短くて品質も問題ありませんでした。また注文したいと思います。
ありがとうございました。
0人が参考にしています。
機械（ノコ盤）の足に使用
5
5.02019/12/26
今までは板を重ねて載せていました。
アジャスタを使ったら移動も調整もし易いし、ガタッと落ちる事も有りませんので、満足して...もっと読む
0人が参考にしています。
ローラーコンベア架台
5
5.02019/09/12
精度、受け皿強度問題ありません。
今回は自作しましたがアンカープレート付きのものがあればよいと思います
0人が参考にしています。
