ダイワアドテック（旧大和螺子）

アジャスタアンカー固定用受皿強化リブ付 D-EV

Name: アジャスタ アンカー固定用 受皿強化リブ付 D-EV
Brand: ダイワアドテック（旧大和螺子）
SKU: 221000521148
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,022円～10,378円

税込単価: 1,124円～11,416円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ダイワアドテック（旧大和螺子）

アジャスタ標準用 D-A/D-B/Nシリーズ

4.4

通常価格(税別)： 310円 (税込価格：341円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ダイワアドテック（旧大和螺子）

アジャスタアンカー固定用 D-EII/D-EII-ST/A/ASTシリーズ

通常価格(税別)： 775円 (税込価格：853円)

通常出荷日：在庫品1日目

台座部先端に強化リブが付いた、曲げに強いアンカー固定タイプ用のアジャスターです...

詳細情報を確認する

種類
各種アジャスタ
特長
固定タイプ
許容荷重【範囲選択】 (kN)
1.1～6.0
耐荷重 (kN)
4.9
本体高さ I (mm)
17
首振り機構
なし
高さ調節ハンドル
なし

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報

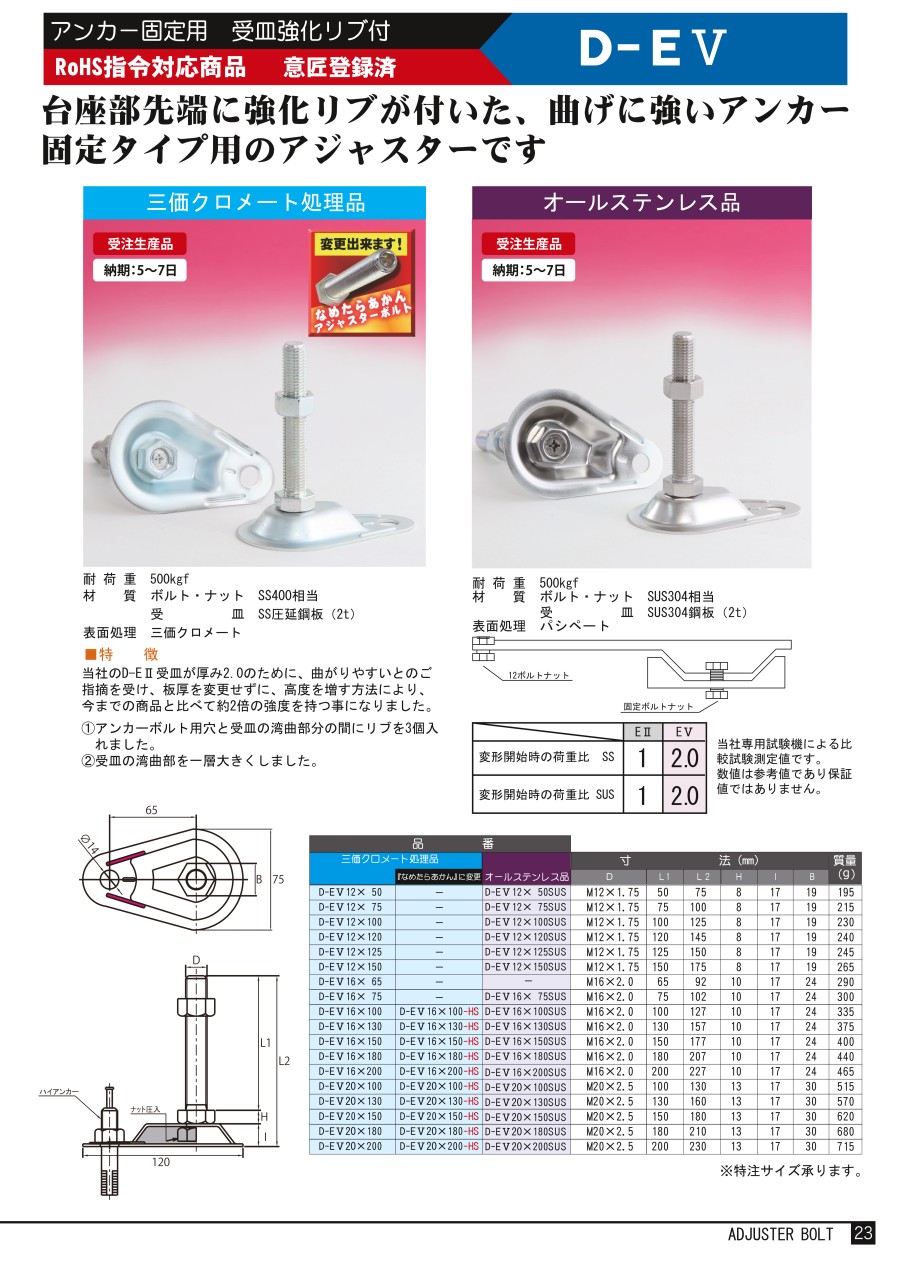

カタログ

商品情報

外形図

製品仕様

-	三価クロメート処理（「なめたらあかん」アジャスターボルトに変更可）	オールステンレス
耐荷重	500kgf	500kgf
材質	ボルト・ナット：SS400相当受皿：SS圧延鋼板（2t）	ボルト・ナット：SUS304相当受皿：SUS304鋼板（2t）
表面処理	三価クロメート	パシペート

規格表

型番			寸法（mm）						質量（g）
三価クロメート処理品		オールステンレス品	D	L1	L2	H	I	B
-	「なめたらあかん」に変更	オールステンレス品	D	L1	L2	H	I	B
D-E5 12X50	-	D-E5 12X50SUS	M12×1.75	50	75	8	17	19	195
D-E5 12X75	-	D-E5 12X75SUS	M12×1.75	75	100	8	17	19	215
D-E5 12X100	-	D-E5 12X100SUS	M12×1.75	100	125	8	17	19	230
D-E5 12X120	-	D-E5 12X120SUS	M12×1.75	120	145	8	17	19	240
D-E5 12X125	-	D-E5 12X125SUS	M12×1.75	125	150	8	17	19	245
D-E5 12X150	-	D-E5 12X150SUS	M12×1.75	150	175	8	17	19	265
D-E5 16X65	-	-	M16×2.0	65	92	10	17	24	290
D-E5 16X75	-	D-E5 16X75SUS	M16×2.0	75	102	10	17	24	300
D-E5 16X100	D-E5 16X100-HS	D-E5 16X100SUS	M16×2.0	100	127	10	17	24	335
D-E5 16X130	D-E5 16X130-HS	D-E5 16X130SUS	M16×2.0	130	157	10	17	24	375
D-E5 16X150	D-E5 16X150-HS	D-E5 16X150SUS	M16×2.0	150	177	10	17	24	400
D-E5 16X180	D-E5 16X180-HS	D-E5 16X180SUS	M16×2.0	180	207	10	17	24	440
D-E5 16X200	D-E5 16X200-HS	D-E5 16X200SUS	M16×2.0	200	227	10	17	24	465
D-E5 20X100	D-E5 20X100-HS	D-E5 20X100SUS	M20×2.5	100	130	13	17	30	515
D-E5 20X130	D-E5 20X130-HS	D-E5 20X130SUS	M20×2.5	130	160	13	17	30	570
D-E5 20X150	D-E5 20X150-HS	D-E5 20X150SUS	M20×2.5	150	180	13	17	30	620
D-E5 20X180	D-E5 20X180-HS	D-E5 20X180SUS	M20×2.5	180	210	13	17	30	680
D-E5 20X200	D-E5 20X200-HS	D-E5 20X200SUS	M20×2.5	200	230	13	17	30	715

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

ネジ材質

受皿

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

本体材質(詳細)

表面処理

ねじ部材質(詳細)

ネジ表面処理

調整用六角穴「なめたらあかん」

最小発注数量

-	12	[スチール] スチール	[スチール] スチール	40.1～70	50	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	12	[ステンレス] ステンレス	[ステンレス] ステンレス	40.1～70	50	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	12	[スチール] スチール	[スチール] スチール	70.1～100	75	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	12	[ステンレス] ステンレス	[ステンレス] ステンレス	70.1～100	75	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	12	[スチール] スチール	[スチール] スチール	70.1～100	100	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	12	[ステンレス] ステンレス	[ステンレス] ステンレス	70.1～100	100	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	12	[スチール] スチール	[スチール] スチール	100.1～130	120	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	12	[ステンレス] ステンレス	[ステンレス] ステンレス	100.1～130	120	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	12	[スチール] スチール	[スチール] スチール	100.1～130	125	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	12	[ステンレス] ステンレス	[ステンレス] ステンレス	100.1～130	125	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	12	[スチール] スチール	[スチール] スチール	130.1～150	150	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	12	[ステンレス] ステンレス	[ステンレス] ステンレス	130.1～150	150	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	16	[スチール] スチール	[スチール] スチール	40.1～70	65	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
-	16	[スチール] スチール	[スチール] スチール	70.1～100	75	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	16	[ステンレス] ステンレス	[ステンレス] ステンレス	70.1～100	75	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	16	[スチール] スチール	[スチール] スチール	70.1～100	100	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	16	[ステンレス] ステンレス	[ステンレス] ステンレス	70.1～100	100	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	16	[スチール] スチール	[スチール] スチール	100.1～130	130	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	16	[ステンレス] ステンレス	[ステンレス] ステンレス	100.1～130	130	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	16	[スチール] スチール	[スチール] スチール	130.1～150	150	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	16	[ステンレス] ステンレス	[ステンレス] ステンレス	130.1～150	150	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	16	[スチール] スチール	[スチール] スチール	150.1～	180	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	16	[ステンレス] ステンレス	[ステンレス] ステンレス	150.1～	180	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	16	[スチール] スチール	[スチール] スチール	150.1～	200	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	16	[ステンレス] ステンレス	[ステンレス] ステンレス	150.1～	200	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	20	[スチール] スチール	[スチール] スチール	70.1～100	100	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	20	[ステンレス] ステンレス	[ステンレス] ステンレス	70.1～100	100	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	20	[スチール] スチール	[スチール] スチール	100.1～130	130	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	20	[ステンレス] ステンレス	[ステンレス] ステンレス	100.1～130	130	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	20	[スチール] スチール	[スチール] スチール	130.1～150	150	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	20	[ステンレス] ステンレス	[ステンレス] ステンレス	130.1～150	150	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	20	[スチール] スチール	[スチール] スチール	150.1～	180	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	20	[ステンレス] ステンレス	[ステンレス] ステンレス	150.1～	180	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個
-	20	[スチール] スチール	[スチール] スチール	150.1～	200	-	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	SS400相当	[ユニクロメッキ] ユニクロメッキ（電気亜鉛）	無	1個
耐食性・耐薬品	20	[ステンレス] ステンレス	[ステンレス] ステンレス	150.1～	200	SUS304	[その他] パシベート	SUS304相当	[その他] パシベート	無	1個

通常単価(税別) (税込単価)	通常出荷日

1,083円 ( 1,191円 )	9日目
5,263円 ( 5,789円 )	9日目
1,456円 ( 1,602円 )	9日目
5,421円 ( 5,963円 )	9日目
1,022円 ( 1,124円 )	9日目
3,613円 ( 3,974円 )	9日目
1,603円 ( 1,763円 )	9日目
5,243円 ( 5,767円 )	9日目
1,964円 ( 2,160円 )	9日目
5,300円 ( 5,830円 )	9日目
1,236円 ( 1,360円 )	9日目
5,300円 ( 5,830円 )	9日目
1,840円 ( 2,024円 )	9日目
1,840円 ( 2,024円 )	9日目
6,671円 ( 7,338円 )	9日目
2,007円 ( 2,208円 )	4日目
6,671円 ( 7,338円 )	4日目
1,310円 ( 1,441円 )	4日目
6,905円 ( 7,596円 )	9日目
1,458円 ( 1,604円 )	4日目
7,312円 ( 8,043円 )	4日目
2,079円 ( 2,287円 )	9日目
8,431円 ( 9,274円 )	9日目
1,574円 ( 1,731円 )	9日目
6,355円 ( 6,991円 )	9日目
2,284円 ( 2,512円 )	9日目
8,388円 ( 9,227円 )	9日目
2,469円 ( 2,716円 )	4日目
9,096円 ( 10,006円 )	9日目
2,659円 ( 2,925円 )	9日目
9,155円 ( 10,071円 )	9日目
2,820円 ( 3,102円 )	9日目
10,314円 ( 11,345円 )	9日目
3,131円 ( 3,444円 )	9日目
10,378円 ( 11,416円 )	9日目

詳細情報

基本情報

基本情報

台座部先端に強化リブが付いた、曲げに強いアンカー固定タイプ用のアジャスターです。
【特長】
・アンカーボルト用穴と受皿の湾曲部分の間にリブを3個入れました
・受皿の湾曲部を一層大きくしました

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタパッド　重荷重タイプ
幅広い用途でご使用いただける重荷重タイプのアジャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アジャスタアンカー固定用受皿強化リブ付 D-EVのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置の水平を取ることなどに利用

満足度：5.02020/01/29

当社製品に使用しています。製品内の装置の水平を取ることと基礎に直付けせず基礎からのスキを取る目的で使用しています。このア...もっと読む

0人が参考にしています。

装置の脚として

満足度：5.02019/12/10

装置のレベル調整に使用しています。お客様からご指定がありましたので、購入しました。タキゲン製造のレベルアジャスターＫＣ-...もっと読む

0人が参考にしています。
