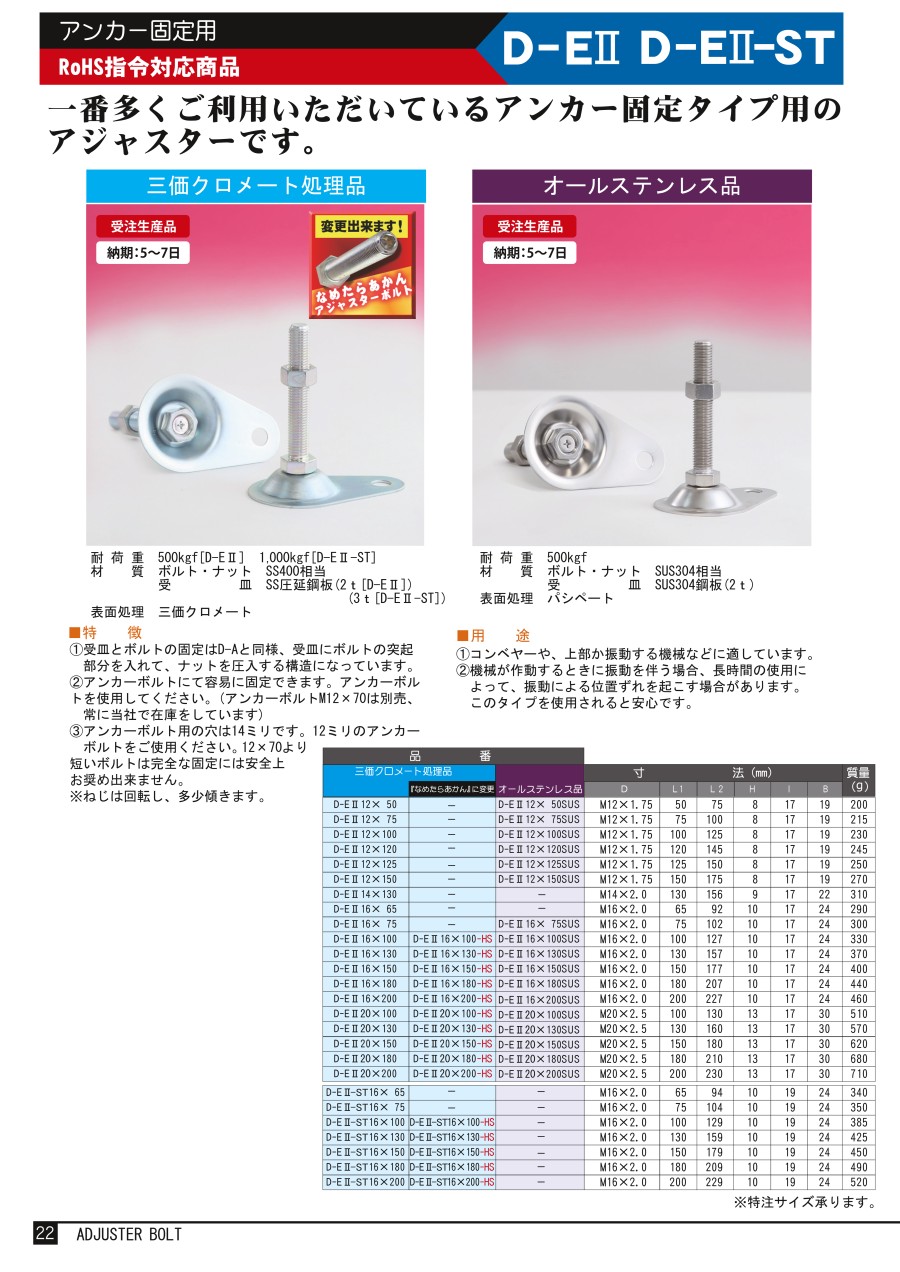

アジャスタ アンカー固定用 D-EII/D-EII-ST/A/ASTシリーズ
- 通常単価(税別)
- 775円～6,679円
- 税込単価
- 853円～7,347円
一番多くご利用いただいているアンカー固定タイプ用のアジャスターです。【特長】・...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- アンカーは付属していません。
未確定：候補が64型番あります。
商品情報
外形図
製品仕様
| - | 三価クロメート処理 | オールステンレス |
|---|---|---|
| 耐荷重 | 500kgf［D-E2、A］ 1000kgf［D-E2-ST、AST］ | 500kgf |
| 材質 | ボルト・ナット：SS400相当 受皿：SS圧延鋼板（2t［D-E2、A］、3t［D-E2-ST、AST］） | ボルト・ナット：SUS304相当 受皿：SUS304鋼板（2t）［D-E2、A］ |
| 表面処理 | 三価クロメート | パシペート |
規格表
| 型番 | 寸法（mm） | 質量 （g） | ||||||
|---|---|---|---|---|---|---|---|---|
| 三価クロメート処理品 | オールステンレス品 | D | L1 | L2 | H | I | B | |
| D-E2 12X50 | D-E2 12X50SUS | M12×1.75 | 50 | 75 | 8 | 17 | 19 | 200 |
| - | D-E2 12X75SUS | M12×1.75 | 75 | 100 | 8 | 17 | 19 | 215 |
| D-E2 12X100 | D-E2 12X100SUS | M12×1.75 | 100 | 125 | 8 | 17 | 19 | 230 |
| D-E2 12X120 | D-E2 12X120SUS | M12×1.75 | 120 | 145 | 8 | 17 | 19 | 245 |
| - | D-E2 12X125SUS | M12×1.75 | 125 | 150 | 8 | 17 | 19 | 250 |
| - | D-E2 12X150SUS | M12×1.75 | 150 | 175 | 8 | 17 | 19 | 270 |
| D-E2 16X75 | D-E2 16X75SUS | M16×2.0 | 75 | 102 | 10 | 17 | 24 | 300 |
| D-E2 16X100 | D-E2 16X100SUS | M16×2.0 | 100 | 127 | 10 | 17 | 24 | 330 |
| D-E2 16X130 | D-E2 16X130SUS | M16×2.0 | 130 | 157 | 10 | 17 | 24 | 370 |
| D-E2 16X150 | - | M16×2.0 | 150 | 177 | 10 | 17 | 24 | 400 |
| D-E2 16X180 | D-E2 16X180SUS | M16×2.0 | 180 | 207 | 10 | 17 | 24 | 440 |
| D-E2 16X200 | D-E2 16X200SUS | M16×2.0 | 200 | 227 | 10 | 17 | 24 | 460 |
| D-E2 20X200 | - | M20×2.5 | 200 | 230 | 13 | 17 | 30 | 710 |
| D-E2-ST16X200 | - | M16×2.0 | 200 | 229 | 10 | 19 | 24 | 520 |
| A-12-50 | A-12-50S | M12×1.75 | 50 | 75 | 8 | 17 | 19 | 200 |
| A-12-75 | A-12-75S | M12×1.75 | 75 | 100 | 8 | 17 | 19 | 215 |
| A-12-100 | A-12-100S | M12×1.75 | 100 | 125 | 8 | 17 | 19 | 230 |
| A-12-120 | A-12-120S | M12×1.75 | 120 | 145 | 8 | 17 | 19 | 245 |
| A-12-125 | A-12-125S | M12×1.75 | 125 | 150 | 8 | 17 | 19 | 250 |
| A-12-150 | A-12-150S | M12×1.75 | 150 | 175 | 8 | 17 | 19 | 270 |
| A-14-130 | - | M14×2.0 | 130 | 156 | 9 | 17 | 22 | 310 |
| A-16-65 | - | M16×2.0 | 65 | 92 | 10 | 17 | 24 | 290 |
| A-16-75 | A-16-75S | M16×2.0 | 75 | 102 | 10 | 17 | 24 | 300 |
| A-16-100 | A-16-100S | M16×2.0 | 100 | 127 | 10 | 17 | 24 | 330 |
| A-16-130 | A-16-130S | M16×2.0 | 130 | 157 | 10 | 17 | 24 | 370 |
| A-16-150 | A-16-150S | M16×2.0 | 150 | 177 | 10 | 17 | 24 | 400 |
| A-16-180 | A-16-180S | M16×2.0 | 180 | 207 | 10 | 17 | 24 | 440 |
| A-16-200 | A-16-200S | M16×2.0 | 200 | 227 | 10 | 17 | 24 | 460 |
| A-20-100 | A-20-100S | M20×2.5 | 100 | 130 | 13 | 17 | 30 | 510 |
| A-20-130 | A-20-130S | M20×2.5 | 130 | 160 | 13 | 17 | 30 | 570 |
| A-20-150 | A-20-150S | M20×2.5 | 150 | 180 | 13 | 17 | 30 | 620 |
| A-20-180 | A-20-180S | M20×2.5 | 180 | 210 | 13 | 17 | 30 | 680 |
| A-20-200 | A-20-200S | M20×2.5 | 200 | 230 | 13 | 17 | 30 | 710 |
| AST-16-65 | - | M16×2.0 | 65 | 94 | 10 | 19 | 24 | 340 |
| AST-16-75 | - | M16×2.0 | 75 | 104 | 10 | 19 | 24 | 350 |
| AST-16-100 | - | M16×2.0 | 100 | 129 | 10 | 19 | 24 | 385 |
| AST-16-130 | - | M16×2.0 | 130 | 159 | 10 | 19 | 24 | 425 |
| AST-16-150 | - | M16×2.0 | 150 | 179 | 10 | 19 | 24 | 450 |
| AST-16-180 | - | M16×2.0 | 180 | 209 | 10 | 19 | 24 | 490 |
| AST-16-200 | - | M16×2.0 | 200 | 229 | 10 | 19 | 24 | 520 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
775円 ( 853円 ) | 6日目 |
2,493円 ( 2,742円 ) | 6日目 |
775円 ( 853円 ) | 6日目 |
2,493円 ( 2,742円 ) | 6日目 |
775円 ( 853円 ) | 6日目 |
2,493円 ( 2,742円 ) | 6日目 |
805円 ( 886円 ) | 6日目 |
2,527円 ( 2,780円 ) | 6日目 |
992円 ( 1,091円 ) | 6日目 |
2,636円 ( 2,900円 ) | 6日目 |
992円 ( 1,091円 ) | 6日目 |
2,636円 ( 2,900円 ) | 6日目 |
1,104円 ( 1,214円 ) | 6日目 |
1,075円 ( 1,183円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
3,627円 ( 3,990円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
3,627円 ( 3,990円 ) | 6日目 |
1,100円 ( 1,210円 ) | 6日目 |
3,693円 ( 4,062円 ) | 6日目 |
1,160円 ( 1,276円 ) | 6日目 |
4,016円 ( 4,418円 ) | 6日目 |
1,191円 ( 1,310円 ) | 6日目 |
4,470円 ( 4,917円 ) | 6日目 |
1,282円 ( 1,410円 ) | 6日目 |
5,433円 ( 5,976円 ) | 6日目 |
1,280円 ( 1,408円 ) | 6日目 |
4,737円 ( 5,211円 ) | 6日目 |
1,420円 ( 1,562円 ) | 6日目 |
5,062円 ( 5,568円 ) | 6日目 |
1,458円 ( 1,604円 ) | 6日目 |
5,373円 ( 5,910円 ) | 6日目 |
1,514円 ( 1,665円 ) | 6日目 |
5,685円 ( 6,254円 ) | 6日目 |
1,726円 ( 1,899円 ) | 6日目 |
6,400円 ( 7,040円 ) | 6日目 |
1,543円 ( 1,697円 ) | 6日目 |
1,520円 ( 1,672円 ) | 6日目 |
1,543円 ( 1,697円 ) | 6日目 |
1,575円 ( 1,733円 ) | 6日目 |
1,622円 ( 1,784円 ) | 6日目 |
1,649円 ( 1,814円 ) | 6日目 |
1,767円 ( 1,944円 ) | 6日目 |
822円 ( 904円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 在庫品1日目当日出荷可能 |
2,472円 ( 2,719円 ) | 在庫品1日目当日出荷可能 |
812円 ( 893円 ) | 在庫品1日目当日出荷可能 |
3,137円 ( 3,451円 ) | 在庫品1日目当日出荷可能 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
2,358円 ( 2,594円 ) | 在庫品1日目当日出荷可能 |
2,568円 ( 2,825円 ) | 在庫品1日目当日出荷可能 |
2,513円 ( 2,764円 ) | 在庫品1日目当日出荷可能 |
1,128円 ( 1,241円 ) | 在庫品1日目当日出荷可能 |
3,675円 ( 4,043円 ) | 在庫品1日目当日出荷可能 |
1,094円 ( 1,203円 ) | 在庫品1日目当日出荷可能 |
3,498円 ( 3,848円 ) | 在庫品1日目当日出荷可能 |
1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
3,546円 ( 3,901円 ) | 在庫品1日目当日出荷可能 |
1,208円 ( 1,329円 ) | 在庫品1日目当日出荷可能 |
5,072円 ( 5,579円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一番多くご利用いただいているアンカー固定タイプ用のアジャスターです。
【特長】
・受皿とボルトの固定はD-Aと同様、受皿にボルトの突起部分を入れて、ナットを圧入する構造になっています
・アンカーボルトにて容易に固定できます
・機器を床に固定する際に使用するもっとも一般的な仕様です
【用途】
・コンベヤーや、上部か振動する機械などに適しています
・機械が作動するときに振動を伴う場合、長時間の使用によって、振動による位置ずれを起こす場合があります。このタイプを使用されると安心です
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- アンカーは付属していません。
