調質機器 クリーンラインフィルタ CLFシリーズ
- 通常単価(税別)
- 25,989円～27,609円
- 税込単価
- 28,588円～30,370円
安定した性能を確保したクリーンラインフィルタ。【特長】・ろ過膜は、PTFE製メンブレンとPTFE製不織...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

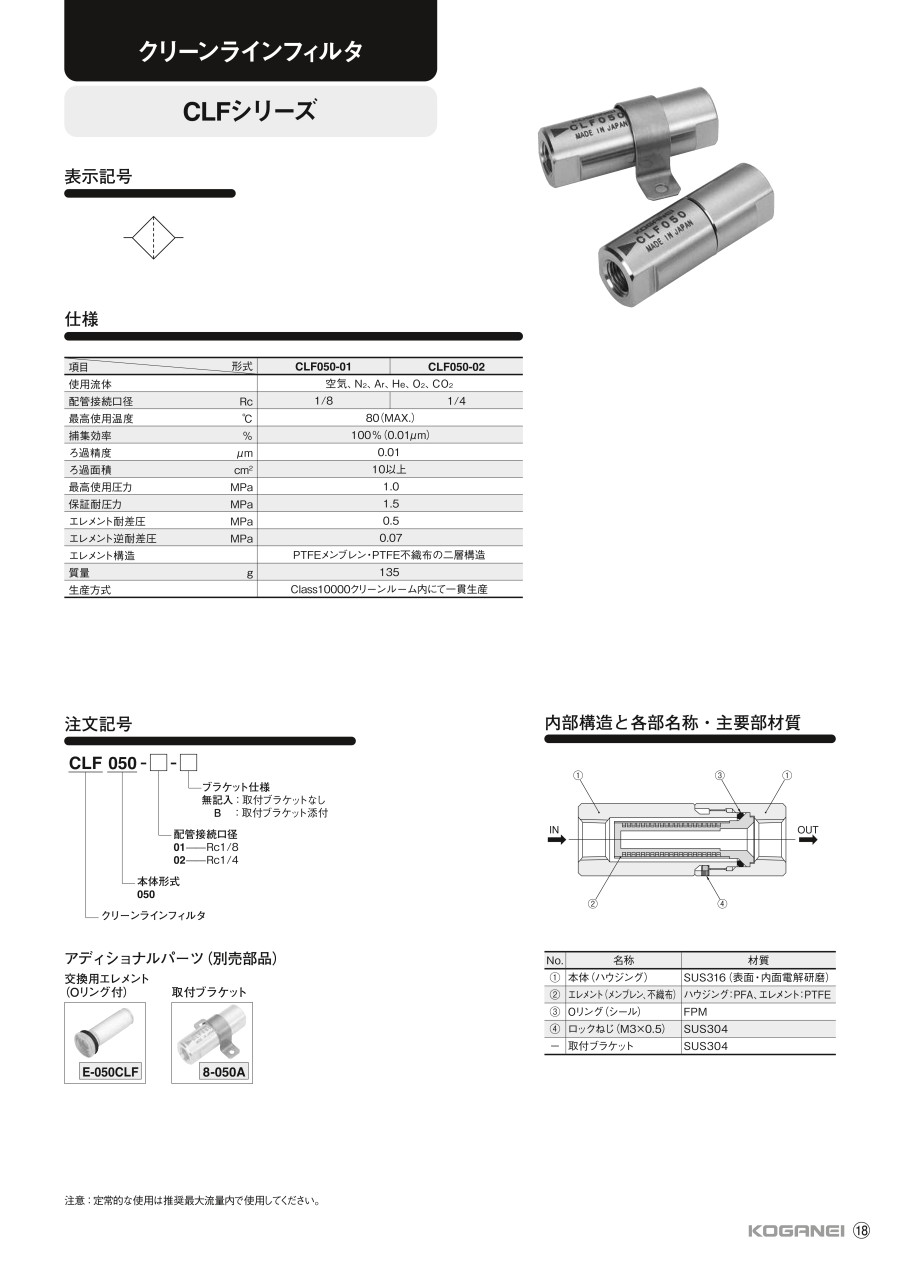

商品情報
外形図
寸法図
寸法図
寸法図
製品仕様
内部構造と各部名称
本体、Oリング、エレメント（メンブレン・不織布）、ロックねじ（M3×0.5）
| 項目 | 形式 | ||
|---|---|---|---|
| CLF050-01 | CLF050-02 | ||
| 使用流体 | 空気、N2、Ar、He、O2、CO2 | ||
| 配管接続口径（Rc） | 1/8 | 1/4 | |
| 最高使用温度（℃） | 80（MAX.） | ||
| 捕集効率（%） | 100%（0.01μm） | ||
| ろ過精度（μm） | 0.01 | ||
| ろ過面積（cm2） | 10以上 | ||
| 最高使用圧力（MPa） | 0.97 | ||
| 保証耐圧力（MPa） | 1.47 | ||
| エレメント耐差圧（MPa） | 0.5 | ||
| エレメント逆耐差圧（MPa） | 0.07 | ||
| エレメント構造 | PTFEメンブレン・PTFE不織布の二重構造 | ||
| 質量（g） | 135 | ||
| 生産方式 | Class10000クリーンルーム内にて一貫生産 | ||
| 主要部材質 | ハウジング（本体） | SUS316（表面・内面電解研磨） | |
| エレメント | ハウジング：PFA、エレメント：PTFE | ||
| シール（Oリング） | FPM | ||
| 取付ブラケット | SUS304 | ||
商品特長詳細
高信頼の捕捉性能を有するPTFE（四フッ化エチレン）メンブレン
PTFE製メンブレン外周部にPTFE製不織布のプレフィルタを使用し、二重構造としたことにより、メンブレン単一膜と比べ優れた寿命を実現。
早期の使用立ち上がりが可能
膜、支持体、Oリングには化学的に安定したふっ素樹脂を採用し、ハウジング本体部には電解研磨されたSUS316を使用、耐蝕性、耐熱性に優れている。
クリーンラインフィルタは、クリーンルーム内にて完全性試験（バルブポイント試験）、気密性試験、クリーン洗浄、クリーン包装を実施。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,166円 ( 28,783円 ) | 3日目 |
26,183円 ( 28,801円 ) | 3日目 |
25,989円 ( 28,588円 ) | 3日目 |
27,609円 ( 30,370円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
安定した性能を確保したクリーンラインフィルタ。
【特長】
・ろ過膜は、PTFE製メンブレンとPTFE製不織布の二層構造で安定した性能を確保。
・0.01μmの微粒子で100％の捕集効率を実現。
・使用部品は、クリーンルーム内にて精密洗浄を実施。付着微粒子が少ないため、早い使用立ち上がりを実現。
・小形ながら長寿命。
・耐蝕性に優れた構成部材を使用、一般ガスの使用が可能。
・コンタミネーション管理された製造工程。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
