ドレンフィルタ DFシリーズ
- 通常単価(税別)
- 6,833円～22,725円
- 税込単価
- 7,516円～24,998円
【特長】・高性能の凝縮分離エレメントの採用により供給エアの流速、流量が変化して...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

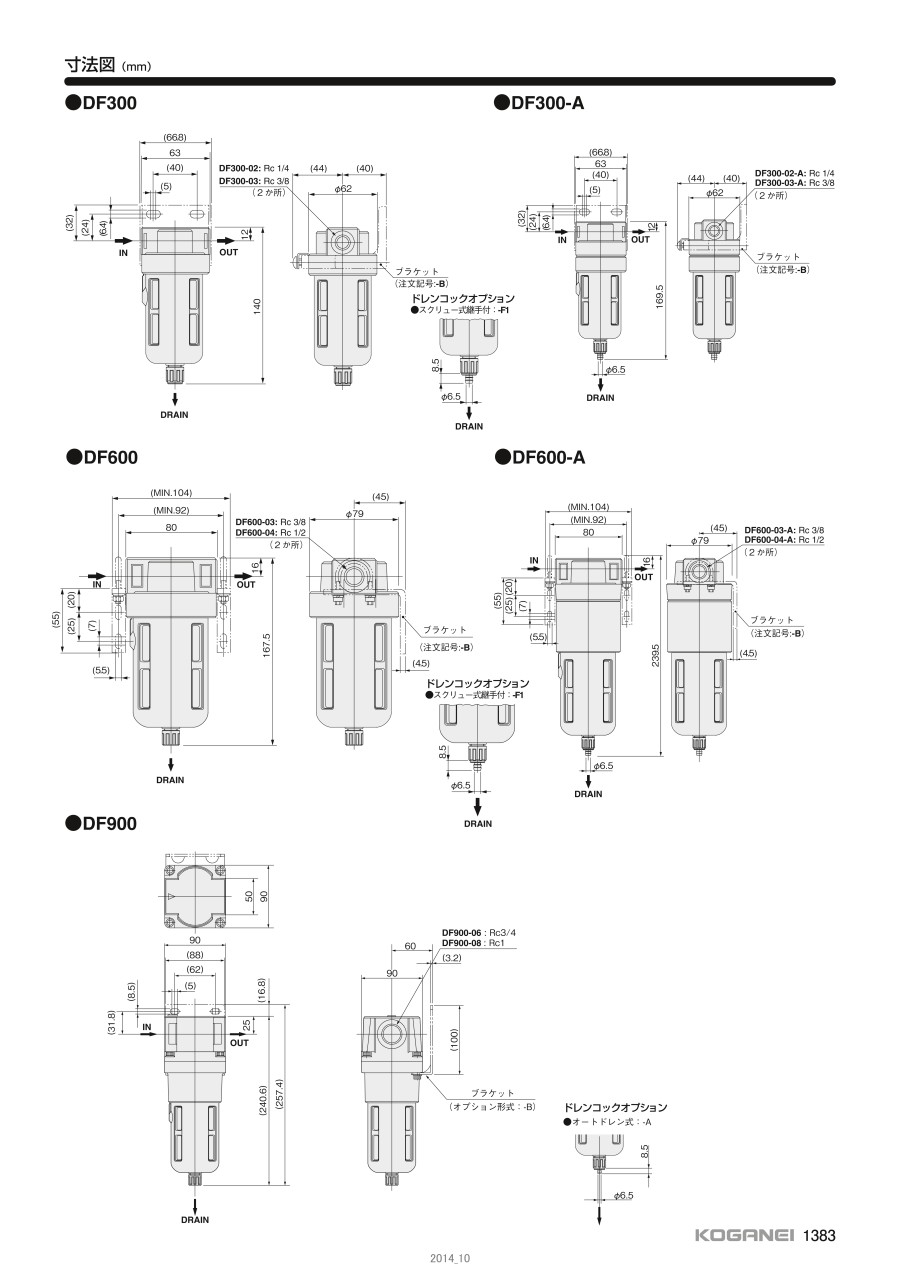

外形図
製品仕様
外観
表示記号
仕様
| 項目 | 型番 | |||
|---|---|---|---|---|
| DF300 | DF600 | DF900 | ||
| 使用流体 | 空気 | |||
| 配管接続口径Rc | 1/4・3/8 | 3/8・1/2 | 3/4・1 | |
| 最高使用圧力MPa | 0.97 | |||
| 保証耐圧力MPa | 1.47 | |||
| 使用温度範囲（雰囲気および使用流体）℃ | 5～60 | |||
| ドレン分離率% | 99以上 | |||
| 処理空気量l/min(ANR) | 300 | 750 | 1500 | |
| エレメント寿命Hr | 2,000（2年間） | |||
| 材質 | 本体 | アルミダイカスト | ||
| ボウル | ポリカーボネイト樹脂 | |||
| エレメント | ナイロン不織布 | |||
| エレメント形式 | E-30D | E-60D | E-90D | |
| オプション | オートドレン・ブラケット・ナイロンボウル | |||
内部構造と各部名称
本体、Oリング、フィルタエレメント、ボウル、ボウルガード、ドレンコック、ロックボタン
流量特性
DF300
DF600
DF900
使用例
- ※ ドレンフィルタはドレン除去のためのフィルタ。圧縮空気中に含まれた水蒸気を補集する機能はないので除湿ができない。除湿が必要な場合は冷凍式ドライヤ、膜式ドライヤ、クールセパレータなどを使用する。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,611円 ( 8,372円 ) | 在庫品1日目当日出荷可能 |
12,274円 ( 13,501円 ) | 在庫品1日目当日出荷可能 |
11,169円 ( 12,286円 ) | 8日目 |
7,189円 ( 7,908円 ) | 8日目 |
7,063円 ( 7,769円 ) | 8日目 |
7,330円 ( 8,063円 ) | 8日目 |
9,364円 ( 10,300円 ) | 在庫品1日目当日出荷可能 |
13,357円 ( 14,693円 ) | 8日目 |
13,835円 ( 15,219円 ) | 8日目 |
9,107円 ( 10,018円 ) | 8日目 |
9,115円 ( 10,027円 ) | 8日目 |
9,708円 ( 10,679円 ) | 8日目 |
7,404円 ( 8,144円 ) | 8日目 |
12,275円 ( 13,503円 ) | 在庫品1日目当日出荷可能 |
11,475円 ( 12,623円 ) | 8日目 |
6,900円 ( 7,590円 ) | 8日目 |
6,833円 ( 7,516円 ) | 8日目 |
7,331円 ( 8,064円 ) | 8日目 |
8,253円 ( 9,078円 ) | 8日目 |
12,703円 ( 13,973円 ) | 8日目 |
13,254円 ( 14,579円 ) | 8日目 |
9,272円 ( 10,199円 ) | 8日目 |
9,116円 ( 10,028円 ) | 8日目 |
9,613円 ( 10,574円 ) | 8日目 |
9,303円 ( 10,233円 ) | 8日目 |
13,587円 ( 14,946円 ) | 8日目 |
14,130円 ( 15,543円 ) | 8日目 |
9,867円 ( 10,854円 ) | 8日目 |
9,900円 ( 10,890円 ) | 8日目 |
10,312円 ( 11,343円 ) | 8日目 |
12,227円 ( 13,450円 ) | 8日目 |
15,753円 ( 17,328円 ) | 8日目 |
18,644円 ( 20,508円 ) | 8日目 |
12,254円 ( 13,479円 ) | 8日目 |
11,960円 ( 13,156円 ) | 8日目 |
12,595円 ( 13,855円 ) | 8日目 |
11,365円 ( 12,502円 ) | 在庫品1日目当日出荷可能 |
14,904円 ( 16,394円 ) | 在庫品1日目当日出荷可能 |
14,573円 ( 16,030円 ) | 8日目 |
9,768円 ( 10,745円 ) | 8日目 |
10,314円 ( 11,345円 ) | 8日目 |
11,586円 ( 12,745円 ) | 8日目 |
15,753円 ( 17,328円 ) | 8日目 |
16,412円 ( 18,053円 ) | 8日目 |
12,254円 ( 13,479円 ) | 8日目 |
11,938円 ( 13,132円 ) | 8日目 |
17,852円 ( 19,637円 ) | 10日目 |
22,336円 ( 24,570円 ) | 10日目 |
22,725円 ( 24,998円 ) | 10日目 |
17,737円 ( 19,511円 ) | 10日目 |
17,483円 ( 19,231円 ) | 10日目 |
18,343円 ( 20,177円 ) | 10日目 |
17,474円 ( 19,221円 ) | 10日目 |
21,219円 ( 23,341円 ) | 10日目 |
21,996円 ( 24,196円 ) | 10日目 |
17,789円 ( 19,568円 ) | 10日目 |
15,894円 ( 17,483円 ) | 10日目 |
21,300円 ( 23,430円 ) | 10日目 |
19,661円 ( 21,627円 ) | 10日目 |
16,696円 ( 18,366円 ) | 10日目 |
詳細情報
基本情報
【特長】
・高性能の凝縮分離エレメントの採用により供給エアの流速、流量が変化しても分離効率（99％）は一定。
・小形・軽量で、しかも配管途中への取付け、F.R.L.とのコンビネーションと多様な取付けができる。
・エア供給量に合わせて幅広い口径サイズを用意した。
・エレメント交換は、ほとんど必要ない。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
