汎用アンプ内蔵光電センサ HP7シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 10,665円～20,022円特別価格
- 税込単価
- 11,732円～22,024円特別価格
様々な現場に、幅広く対応。【特長】・豊富なバリエーションで様々な検出ニーズに対...
詳細情報を確認する商品情報

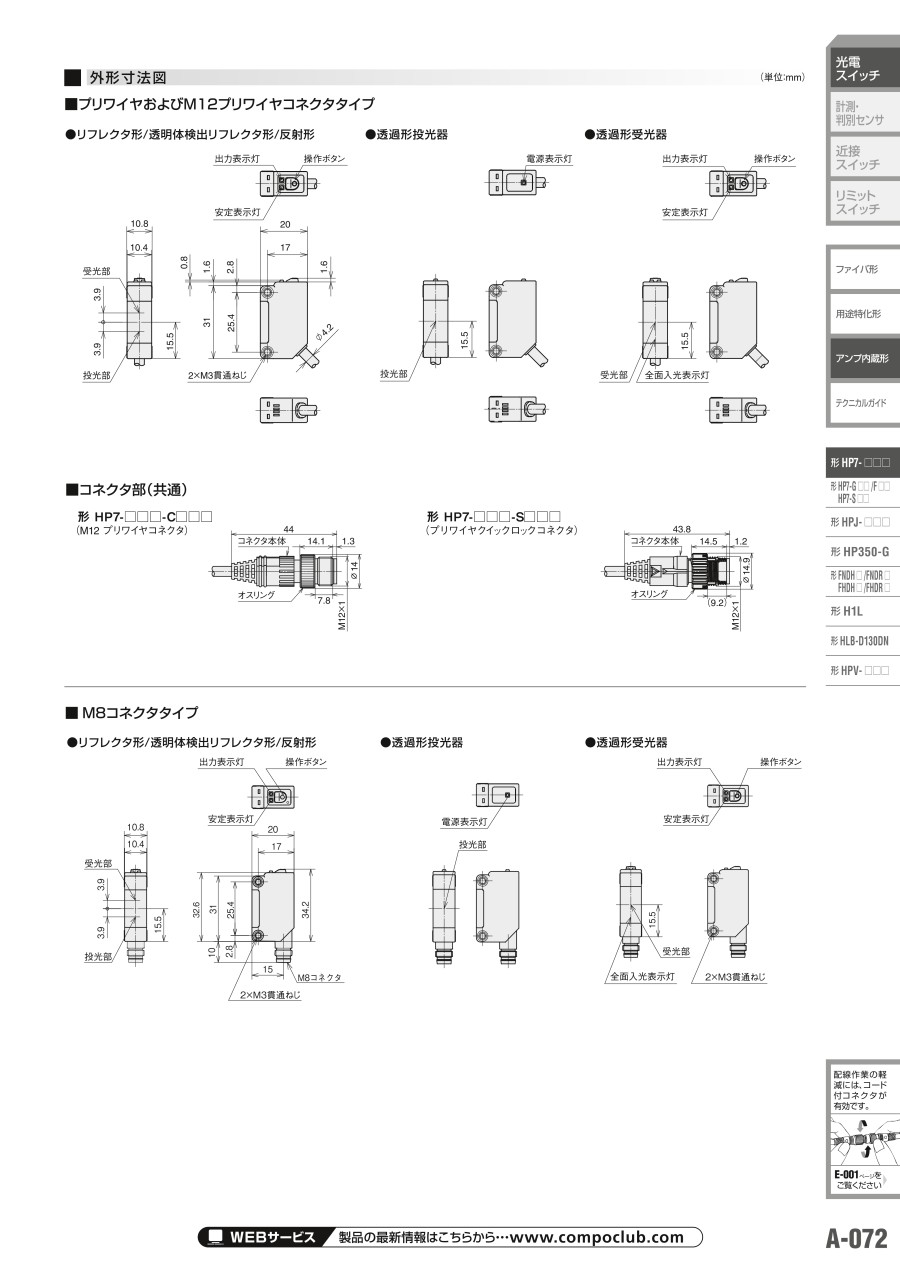

外形図
プリワイヤおよびM12プリワイヤコネクトタイプ
リフレクタ形／透明体検出リフレクタ形／反射形
（1）出力表示灯 （2）操作ボタン （3）安定表示灯 （4）受光部 （5）投光部 ・反射板は別途購入になります。こちら
（1）電源表示灯 （2）投光部
（1）出力表示灯 （2）操作ボタン （3）安定表示灯 （4）受光部 （5）全面入光表示灯
コネクタ部（共通）
（1）コネクタ本体 （2）オスリング
（1）コネクタ本体 （2）オスリング
M8コネクタタイプ
リフレクタ形／透明体検出リフレクタ形／反射形
（1）出力表示灯 （2）操作ボタン （3）安定表示灯 （4）受光部 （5）投光部 （6）M8コネクタ
（1）電源表示灯 （2）投光部
（1）電源表示灯 （2）投光部
製品仕様
製品仕様
| 代表型番 | NPN | HP7-P51 | HP7-P11 | HP7-T51 | HP7-T11（赤色） HP7-T21（赤外） | HP7-T41 | HP7-A13 | HP7-A43 | HP7-D23 | HP7-D63 | HP7-C31S | HP7-CL1S | HP7-CM1S | HP7-CN1S | HP7-CP1S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNP | HP7-P52 | HP7-P12 | HP7-T52 | HP7-T12（赤色） HP7-T22（赤外） | HP7-T42 | HP7-A14 | HP7-A44 | HP7-D24 | HP7-D64 | HP7-C32S | HP7-CL2S | HP7-CM2S | HP7-CN2S | HP7-CP2S | |
| 検出方式 | リフレクタ形※2 | 透過形 | 反射形 | 透明体検出リフレクタ形 | |||||||||||
| 電源電圧 | 10.2～26.4V DC（リップル 10%以下） | ||||||||||||||
| 消費電流 | 14mA以下 | 22mA以下 | 25mA（赤色）以下 30mA（赤外）以下 | 32mA以下 | 14mA以下 | 17mA以下 | 17mA以下 | 15mA以下 | |||||||
| 検出距離 | 3m※7 | 5m※7 | 4m | 15m | 30m | 0.5m | 1m | 100mm | 50mm | 0.05～2.0m※7 | 0.05～1.0m※7 | 0.05～0.5m※7 | |||
| 検出物体 | 不透明体 φ80mm以上※7 | 不透明体 φ12mm以上 | 標準検出物体200×200mm 90%反射紙 | 透過率85%以下、□50mm以上※7 | |||||||||||
| 応差 | - | - | 20%以下（ただし定格検出距離にて） | - | |||||||||||
| 動作形態 | ライトオン/ダークオン 押しボタンにて切替え | ||||||||||||||
| 出力形態※1 | NPNオープンコレクタ/ PNPオープンコレクタ | ||||||||||||||
| 制御出力 | 開閉電流：プリワイヤ/プリワイヤコネクタタイプ 100mA（抵抗負荷） M8コネクタタイプおよび低温コード付タイプ 50mA（抵抗負荷） 出力耐電圧：30V 残留電圧：2V以下（開閉電流 100mA/50mA時）、1.1V以下（開閉電流10mA未満） | 開閉電流：50mA以下（抵抗負荷） 出力耐電圧：30V 残留電圧：1V以下 | |||||||||||||
| 応答時間※3 | 1msec | 1msec（異周波3msec） | 1msec | 1msec | |||||||||||
| 光源 | 赤色4元素 （波長 約645nm） | 赤色4元素 （波長 約645nm） | 赤色4元素 （波長 約645nm） 赤外 （波長 約860nm） | 赤外 （波長 約860nm） | 赤色4元素 （波長 約645nm） | 赤外 （波長 約860nm） | 赤色4元素 （波長 約645nm） | 赤外 （波長 約950nm） | 赤色4元素 （波長 約645nm） | 赤外 （波長 約950nm） | |||||
| 指向角 | 0.5～10° | 2～20° | - | 本体：0.5～10° | |||||||||||
| 表示灯 | 出力ON時：橙点灯、安定入光/安定遮光時：緑点灯 透過形投光器：電源表示灯、透過形30mタイプ受光器：前面入光表示灯 | ||||||||||||||
| 使用周囲照度 | 白熱ランプ：10,000lx以下/太陽光：40,000lx以下 形HP7-T□、HP7-P□、HP7-C□：周囲光入射角5°以上、形HP7-A□：周囲光入射角15°以上、形HP7-D□：検出体に照射した際の照度 | ||||||||||||||
| 使用温度範囲 | -30～+55℃（ただし氷結、結露しないこと）※6 | -10～+55℃（ただし氷結、結露しないこと）※6 | |||||||||||||
| 保存温度範囲 | -40～+70℃（ただし氷結、結露しないこと） | ||||||||||||||
| 使用湿度範囲 | 35～85%RH（ただし氷結、結露しないこと） | ||||||||||||||
| 絶縁抵抗 | 20MΩ以上（DC500Vにて） | ||||||||||||||
| 耐電圧 | AC1000V 50/60Hz 1分間 充電部一括とケース間 | ||||||||||||||
| 耐振動 | 10～55Hz 複振幅 1.5mm X,Y,Z各方向 各2時間 | ||||||||||||||
| 耐衝撃 | 500m/s2 X,Y,Z各方向 10回 | ||||||||||||||
| 感度調整 | 操作ボタン | ||||||||||||||
| 保護構造 | IP67（IEC規格） | ||||||||||||||
| 接続方式 | 形HP7-□□：プリワイヤ2m、形HP7-□□-L050：プリワイヤ5m、形HP7-□□-C003：プリワイヤコネクタM12 30cm、形HP7-□□-T：M8直コネクタ | ||||||||||||||
| 保護回路 | 電源投入時誤動作防止回路（60ms以下） 全ての誤配線保護 | 電源投入時誤動作防止（100ms以下） 電源逆接続保護、出力短絡保護 | |||||||||||||
| 相互干渉防止※5 | 反射形、リフレクタ形、透明体検出用リフレクタ形は2台まで、透過形は異周波により2台、透過形相互干渉防止※4 フィルタ（赤色用）使用時2台、異周波+透過形相互干渉防止フィルタ（赤色用）では4台まで | ||||||||||||||
※1 出力はFETを使用している。
※2 偏光フィルタを使用したポラライズドリフレクタ形だが、光沢度の非常に高い物体や偏光を乱す物体を検出する場合、動作が安定しないことがある。
※3 他のスイッチの光を受けている場合、応答時間が遅くなることがある。
※4 透過形相互干渉防止フィルタは赤色光源用である。
※5 反射形は密着のヘッドオン動作は避けてください。
※6 低温環境下（0℃以下）では、標準ケーブルの硬化が予見される。
※7 反射板 FE-RR17との組合わせ値。
使用例
搬送装置、組立機械、加工機械、立体駐車場など多彩なシーンで活躍。
グローバル基準25.4mmピッチを採用し各国規格に対応。
新アルゴリズム採用で耐外乱光能力が大幅に向上。
業界トップクラスの耐太陽光40,000lxを実現。
変性ポリアリレートをレンズに採用（透過形、反射形）。
光の回り込み、光が抜けるアプリケーションに。
問題解決ボタンで簡単に自動設定。
透過形に異周波を準備。
密着取付が可能。
金属スリーブ採用による機械的強度の向上。
商品特長詳細
基本型番 接続方式：コード2m
| 検出方式・形状 | 検出距離・光源 | 型番 | 異周波型番 | 出力 | ||
|---|---|---|---|---|---|---|
| 透過形 | 30m・赤外 | HP7-T41 | HP7-T45 | NPN | ||
| HP7-T42 | HP7-T46 | PNP | ||||
| 15m・赤色 | HP7-T11 | HP7-T15 | NPN | |||
| HP7-T12 | HP7-T16 | PNP | ||||
| 15m・赤外 | HP7-T21 | HP7-T25 | NPN | |||
| HP7-T22 | HP7-T26 | PNP | ||||
| 4m・赤色 | HP7-T51 | HP7-T55 | NPN | |||
| HP7-T52 | HP7-T56 | PNP | ||||
| リフレクタ形 | 5m・赤色 | HP7-P11 | - | NPN | ||
| HP7-P12 | - | PNP | ||||
| 3m・赤色 | HP7-P51 | - | NPN | |||
| HP7-P52 | - | PNP | ||||
| 反射形 | 1m・赤外 | HP7-A43 | - | NPN | ||
| HP7-A44 | - | PNP | ||||
| 0.5m・赤色 | HP7-A13 | - | NPN | |||
| HP7-A14 | - | PNP | ||||
| 広光芒反射形 | 100mm・赤外 | HP7-D23 | - | NPN | ||
| HP7-D24 | - | PNP | ||||
| 50mm・赤外 | HP7-D63 | - | NPN | |||
| HP7-D64 | - | PNP | ||||
| 透明体検出 リフレクタ形 | 長距離 | 2m・赤色 | HP7-C31S | - | NPN | |
| HP7-C32S | - | PNP | ||||
| 特殊光学系 | - | 1m・赤色 | HP7-CL1S | - | NPN | |
| HP7-CL2S | - | PNP | ||||
| 検出能力 向上モデル | 50cm・赤色 | HP7-CN1S | - | NPN | ||
| HP7-CN2S | - | PNP | ||||
| PETボトル・ ビン検出用 | - | 1m・赤外 | HP7-CM1S | - | NPN | |
| HP7-CM2S | - | PNP | ||||
| 検出能力 向上モデル | 50cm・赤外 | HP7-CP1S | - | NPN | ||
| HP7-CP2S | - | PNP | ||||
検出方式・形状
透過形
リフレクタ形
反射形
広光芒反射形
透明体検出リフレクタ形
※ 透過形 HP7-Tの投光器はHP7-E、受光器はHP7-Rから始まる型番となる。表記以外の動作モードの製品も準備。（例：HP7-P13、HP7-C33S: NPN・LO）
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,634円 ( 12,797円 ) | 4日目 |
13,674円 ( 15,041円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
12,498円 ( 13,748円 ) | 4日目 |
13,351円 ( 14,686円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
13,117円 ( 14,429円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
12,803円 ( 14,083円 ) | 在庫品1日目当日出荷可能 |
12,225円 ( 13,448円 ) | 4日目 |
16,262円14,961円 ( 16,457円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
13,351円 ( 14,686円 ) | 4日目 |
13,355円 ( 14,691円 ) | 4日目 |
13,117円 ( 14,429円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
13,351円 ( 14,686円 ) | 4日目 |
18,439円 ( 20,283円 ) | 4日目 |
15,567円 ( 17,124円 ) | 4日目 |
16,869円 ( 18,556円 ) | 在庫品1日目当日出荷可能 |
15,567円 ( 17,124円 ) | 4日目 |
12,803円 ( 14,083円 ) | 在庫品1日目当日出荷可能 |
11,124円 ( 12,236円 ) | 4日目 |
14,297円 ( 15,727円 ) | 4日目 |
11,362円 ( 12,498円 ) | 4日目 |
12,012円 ( 13,213円 ) | 4日目 |
12,889円 ( 14,178円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
10,665円 ( 11,732円 ) | 4日目 |
13,351円 ( 14,686円 ) | 4日目 |
12,803円 ( 14,083円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
14,310円 ( 15,741円 ) | 4日目 |
14,908円 ( 16,399円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
13,351円 ( 14,686円 ) | 4日目 |
12,136円 ( 13,350円 ) | 4日目 |
12,008円 ( 13,209円 ) | 4日目 |
12,581円 ( 13,839円 ) | 83日目 |
13,351円 ( 14,686円 ) | 4日目 |
14,675円 ( 16,143円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
13,117円 ( 14,429円 ) | 4日目 |
11,591円 ( 12,750円 ) | 4日目 |
11,124円 ( 12,236円 ) | 4日目 |
14,595円 ( 16,055円 ) | 在庫品1日目当日出荷可能 |
18,088円 ( 19,897円 ) | 4日目 |
14,934円 ( 16,427円 ) | 在庫品1日目当日出荷可能 |
14,296円 ( 15,726円 ) | 4日目 |
18,929円 ( 20,822円 ) | 4日目 |
15,573円 ( 17,130円 ) | 4日目 |
12,899円 ( 14,189円 ) | 4日目 |
15,573円 ( 17,130円 ) | 4日目 |
12,899円 ( 14,189円 ) | 4日目 |
15,573円 ( 17,130円 ) | 4日目 |
12,899円 ( 14,189円 ) | 4日目 |
17,352円 ( 19,087円 ) | 4日目 |
詳細情報
基本情報
様々な現場に、幅広く対応。
【特長】
・豊富なバリエーションで様々な検出ニーズに対応
・インバーター蛍光灯などの耐外乱光性能を向上
・金属スリーブの採用により取付け信頼性向上
・透過形に異周波タイプを準備し、ストレスフリーな取付けを実現
・検出がうまくいかない場合には、問題解決ボタンで適切設定
