オイレス工業

#500 ガイドユニット BTタイプ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 14,668円～53,219円特別価格

税込単価: 16,135円～58,541円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：8 日目

摺動部にオイレスベアリングを使用した耐久性の高い往復動専用ガイドユニット。【特...

スライダー形状
ブロックタイプ
販売形態
単品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（単位：mm）

※ ガイドシャフトはBGS規格シャフト又はφd e7公差のシャフトをご使用ください。

製品仕様

-	部品名称	材質
（1）	スリーブ本体	FC250
（2）	ガイドブッシュ※	オイレスメタル
（3）	ダストシール	NBR＋SPCC
（4）	ブッシュ止めネジ	-

※ BBT20-60のガイドブッシュはセンターに1個となります。

規格表

（単位：mm）

型番	内径		φF	外径		長さ L	W	スリーブ本体		l	T	l1	E	A	B	取付穴 M	質量 kg
型番	φd	公差	φF	φD	公差	長さ L	W	D1	公差	l	T	l1	E	A	B	取付穴 M	質量 kg
BBT20-60	20	+0.035 +0.014	80	44	-0.009 -0.025	60	50	41	±1	35	8	4	15	30	55	M10	0.5
BBT20-100	20	+0.035 +0.014	80	44	-0.009 -0.025	100	50	41	±1	25	8	4	15	30	55	M10	0.7
BBT20-150	20	+0.035 +0.014	80	44	-0.009 -0.025	150	50	41	±1	25	8	4	15	30	55	M10	0.9
BBT25-80	25	+0.035 +0.014	100	54	-0.010 -0.029	80	65	51	±1	25	11	4	20	40	65	M10	1.0
BBT25-120	25	+0.035 +0.014	100	54	-0.010 -0.029	120	65	51	±1	30	11	4	20	40	65	M10	1.3
BBT25-180	25	+0.035 +0.014	100	54	-0.010 -0.029	180	65	51	±1	30	11	4	20	40	65	M10	1.9
BBT30-100	30	+0.036 +0.015	120	65	-0.010 -0.029	100	80	61	±1	30	13	5	25	50	75	M12	1.9
BBT30-150	30	+0.036 +0.015	120	65	-0.010 -0.029	150	80	61	±1	30	13	5	25	50	75	M12	2.3
BBT30-250	30	+0.036 +0.015	120	65	-0.010 -0.029	250	80	61	±1	30	13	5	25	50	75	M12	3.7
BBT40-120	40	+0.040 +0.015	140	80	-0.010 -0.029	120	90	75	±1	40	15	5	30	60	90	M16	3.4
BBT40-180	40	+0.040 +0.015	140	80	-0.010 -0.029	180	90	75	±1	40	15	5	30	60	90	M16	4.4
BBT40-270	40	+0.040 +0.015	140	80	-0.010 -0.029	270	90	75	±1	40	15	5	30	60	90	M16	6.0
BBT50-120	50	+0.046 +0.021	160	95	-0.012 -0.034	120	100	89	±1	40	20	5	30	70	100	M16	4.5
BBT50-180	50	+0.046 +0.021	160	95	-0.012 -0.034	180	100	89	±1	50	20	5	30	70	100	M16	5.5
BBT50-270	50	+0.046 +0.021	160	95	-0.012 -0.034	270	100	89	±1	50	20	5	30	70	100	M16	7.0

型番リスト

表示件数

型番

内径d

(φ)

長さL

(mm)

最小発注数量

20	60	1個
20	100	1個
20	150	1個
25	80	1個
25	180	1個
30	100	1個
40	120	1個
50	120	1個
50	270	1個

通常単価(税別) (税込単価)	通常出荷日

14,668円 ( 16,135円 )	8日目
18,837円 ( 20,721円 )	8日目
17,208円 ( 18,929円 )	8日目
18,521円 ( 20,373円 )	8日目
20,805円 ( 22,886円 )	8日目
18,138円 ( 19,952円 )	8日目
25,296円 ( 27,826円 )	8日目
45,066円40,559円 ( 44,615円 )	8日目
53,219円 ( 58,541円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

摺動部にオイレスベアリングを使用した耐久性の高い往復動専用ガイドユニット。
【特長】
・強度を考えた高剛性ガイドユニット。
・インローを位置決めとして使用可能（BTタイプ）。
・内径、長さなど幅広い製品を用意。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

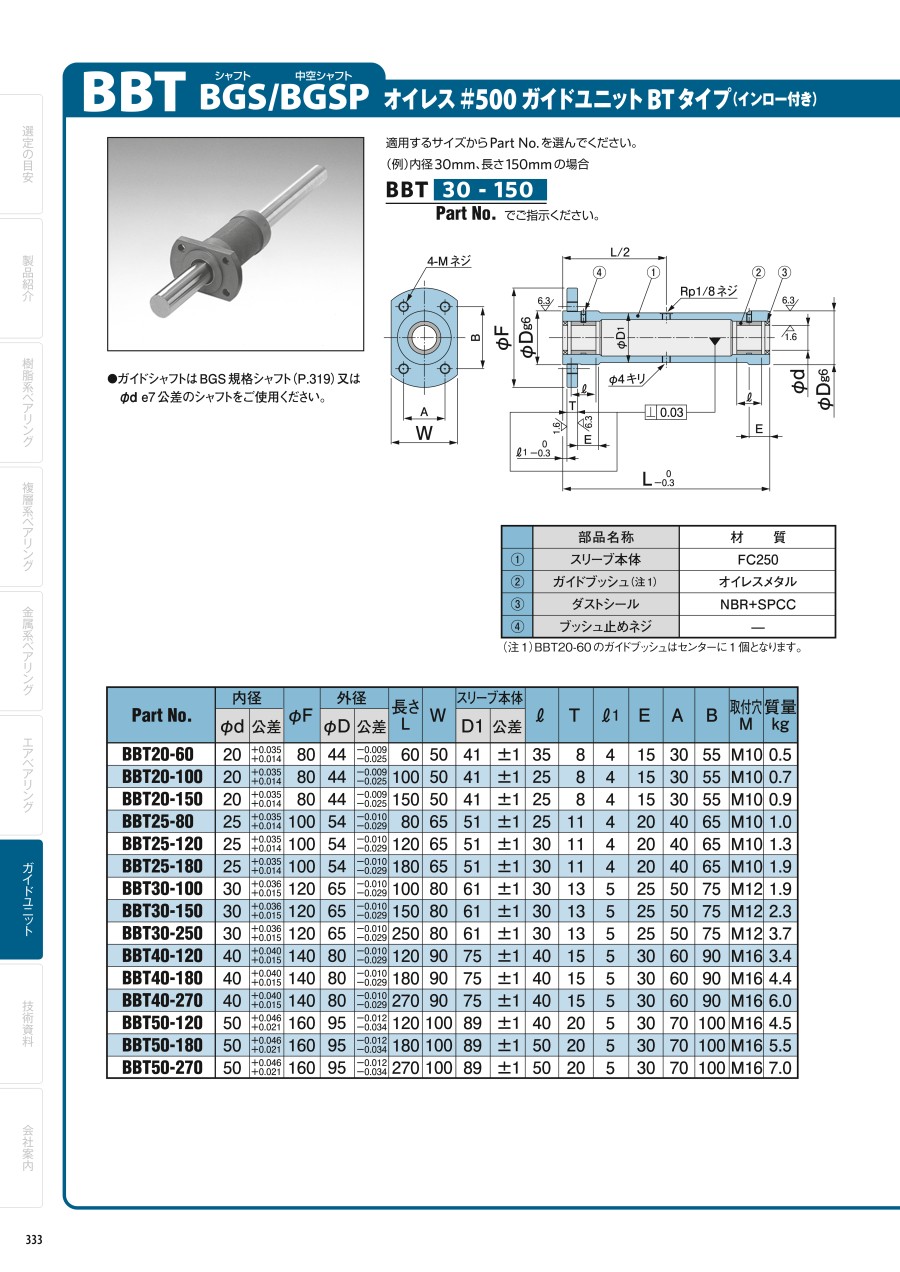

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
#500SP1-SL1 ブッシュ（SPB）
#500SP1シリーズのストレートタイプです。高力黄銅系合金に固体潤滑剤SL101を埋め込んだ高荷重・低速用無給油軸受です。SPWワッシャと組み合せて使用可能です。水・海水・薬液中での使用は不可となります。
オイレス工業
#80 丸棒（80M）
量産性に優れ幅広い用途で使える、樹脂系無給油軸受です。φ6.5～67（外径6.5～67mm）です。
オイレス工業
#250-07（#425-07）プレート素材（25P）
アブレシブ摩耗に強い、定期給油タイプの樹脂系軸受です。パラフィン処理で水中使用可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
