ダストシール（DS）
- 通常単価(税別)
- 429円～492円
- 税込単価
- 472円～541円
オイレススライドシフターBC／BFタイプ適用オプション部品。【特長】・りん青銅のコイルスクレーパを使用...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

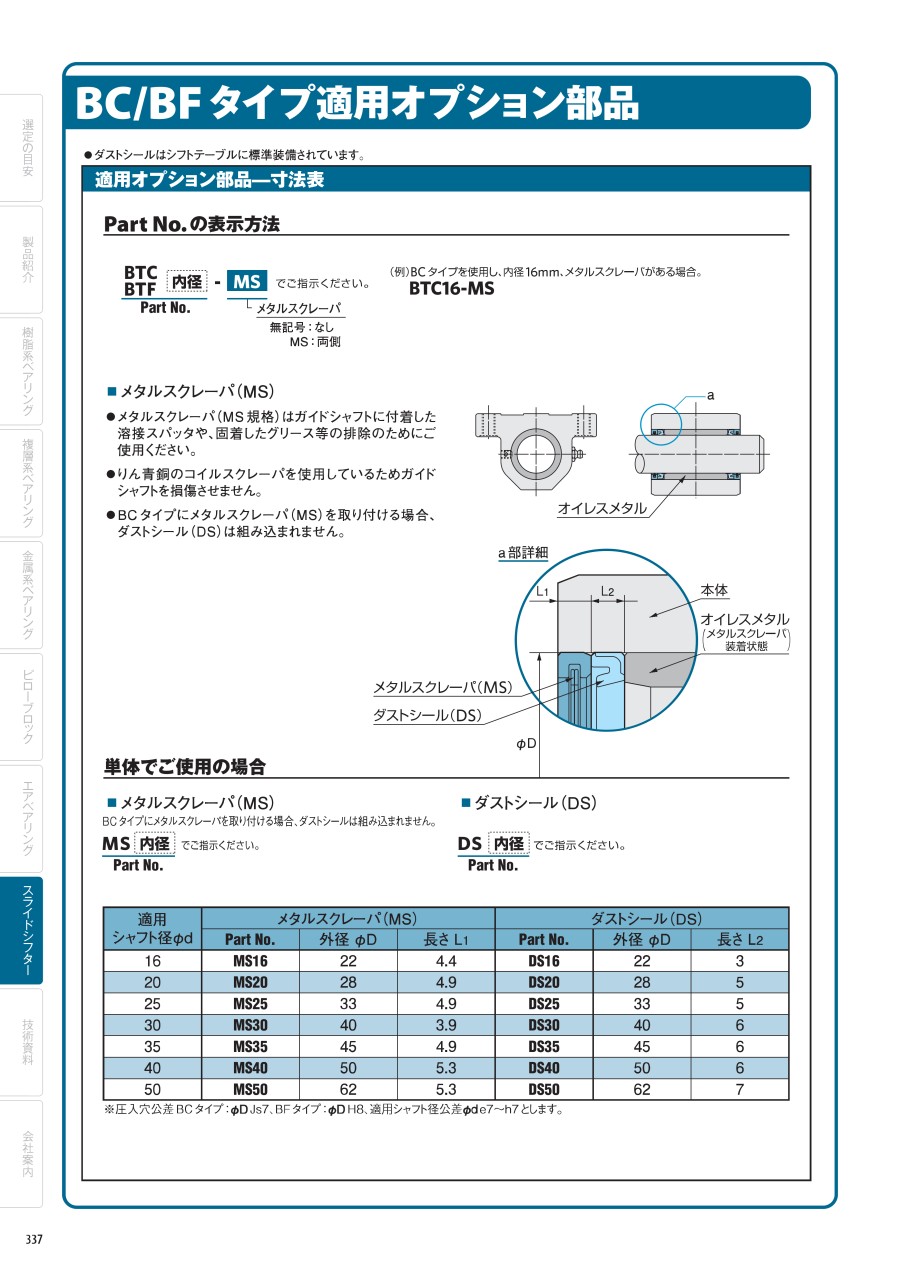

外形図
a部詳細図
規格表
単位：mm
| 適用シャフト径φd | ダストシール（DS） | ||
|---|---|---|---|
| 型番 | 外径 φD | 長さ L2 | |
| 16 | DS16 | 22 | 3 |
| 20 | DS20 | 28 | 5 |
| 25 | DS25 | 33 | 5 |
| 30 | DS30 | 40 | 6 |
| 35 | DS35 | 45 | 6 |
| 40 | DS40 | 50 | 6 |
| 50 | DS50 | 62 | 7 |
- ※圧入穴公差BCタイプ：φD Js7、BFタイプ：φD H8、適用シャフト径公差φd e7～h7とします。
詳細情報
基本情報
オイレススライドシフターBC／BFタイプ適用オプション部品。
【特長】
・りん青銅のコイルスクレーパを使用しているためガイドシャフトを損傷させません
・BCタイプにメタルスクレーパ（MS）を取り付ける場合、ダストシール（DS）は組み込まれません
