オイレススライドシフターBAタイプ(BTSA)
- 通常単価(税別)
- 4,373円～8,479円
- 税込単価
- 4,810円～9,327円
耐摩耗性・耐荷重性・耐異物性に優れた、直線往復動ガイドユニットです。【特長】・...
詳細情報を確認する
未確定：候補が14型番あります。
商品情報
外形図
製品仕様
使用範囲
■許容速度
- 給油条件：無給油
- 許容速度：0.7m/s｛40m/min｝
■許容荷重
シフトテーブルの静的許容荷璽／動的許容荷重
- 静的許容荷重：静止または静止に近い速度（0.0017m/s｛0.1m/min｝以内）で荷重を受ける時の許容荷重。
- 動的許容荷重：1.0m/s｛60m/min｝以内の速度での許容荷重。
| 型番 | 静的許容荷重 | 動的許容荷重 |
|---|---|---|
| BTSA6-25 | 206N｛21kgf｝ | 69N｛7kgf｝ |
| BTSA6-50 | 206N｛21kgf｝ | 69N｛7kgf｝ |
| BTSA8-25 | 275N｛28kgf｝ | 88N｛9kgf｝ |
| BTSA8-50 | 382N｛39kgf｝ | 127N｛13kgf｝ |
| BTSA10-25 | 441N｛45kgf｝ | 147N｛15kgf｝ |
| BTSA10-50 | 588N｛60kgf｝ | 196N｛20kgf｝ |
| BTSA12-30 | 706N｛72kgf｝ | 235N｛24kgf｝ |
| BTSA12-50 | 853N｛87kgf｝ | 284N｛29kgf｝ |
| BTSA16-30 | 941N｛96kgf｝ | 314N｛32kgf｝ |
| BTSA16-50 | 1,410N｛144kgf｝ | 471N｛48kgf｝ |
| BTSA20-50 | 1,410N｛144kgf｝ | 471N｛48kgf｝ |
| BTSA20-75 | 2,350N｛240kgf｝ | 785N｛80kgf｝ |
| BTSA25-50 | 1,764N｛180kgf｝ | 588N｛60kgf｝ |
| BTSA25-75 | 2,940N｛300kgf｝ | 981N｛100kgf｝ |
| BTSA30-50 | 2,116N｛216kgf｝ | 705N｛72kgf｝ |
| BTSA30-75 | 3,530N｛360kgf｝ | 1,180N｛120kgf｝ |
構成部品・精度
※水中、水の飛散、多湿等の環境下では、ご使用いただけません。
構成部品
| No. | 名称 | 材質 |
|---|---|---|
| （1） | ハウジング本体 | アルミニウム |
| （2） | ガイドブッシュ | オイレスメタル |
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,373円 ( 4,810円 ) | 8日目 |
4,526円 ( 4,979円 ) | 8日目 |
4,526円 ( 4,979円 ) | 8日目 |
5,933円 ( 6,526円 ) | 8日目 |
4,526円 ( 4,979円 ) | 8日目 |
4,737円 ( 5,211円 ) | 8日目 |
4,892円 ( 5,381円 ) | 8日目 |
6,251円 ( 6,876円 ) | 8日目 |
6,621円 ( 7,283円 ) | 8日目 |
6,825円 ( 7,508円 ) | 8日目 |
7,241円 ( 7,965円 ) | 8日目 |
7,503円 ( 8,253円 ) | 8日目 |
7,883円 ( 8,671円 ) | 8日目 |
8,479円 ( 9,327円 ) | 8日目 |

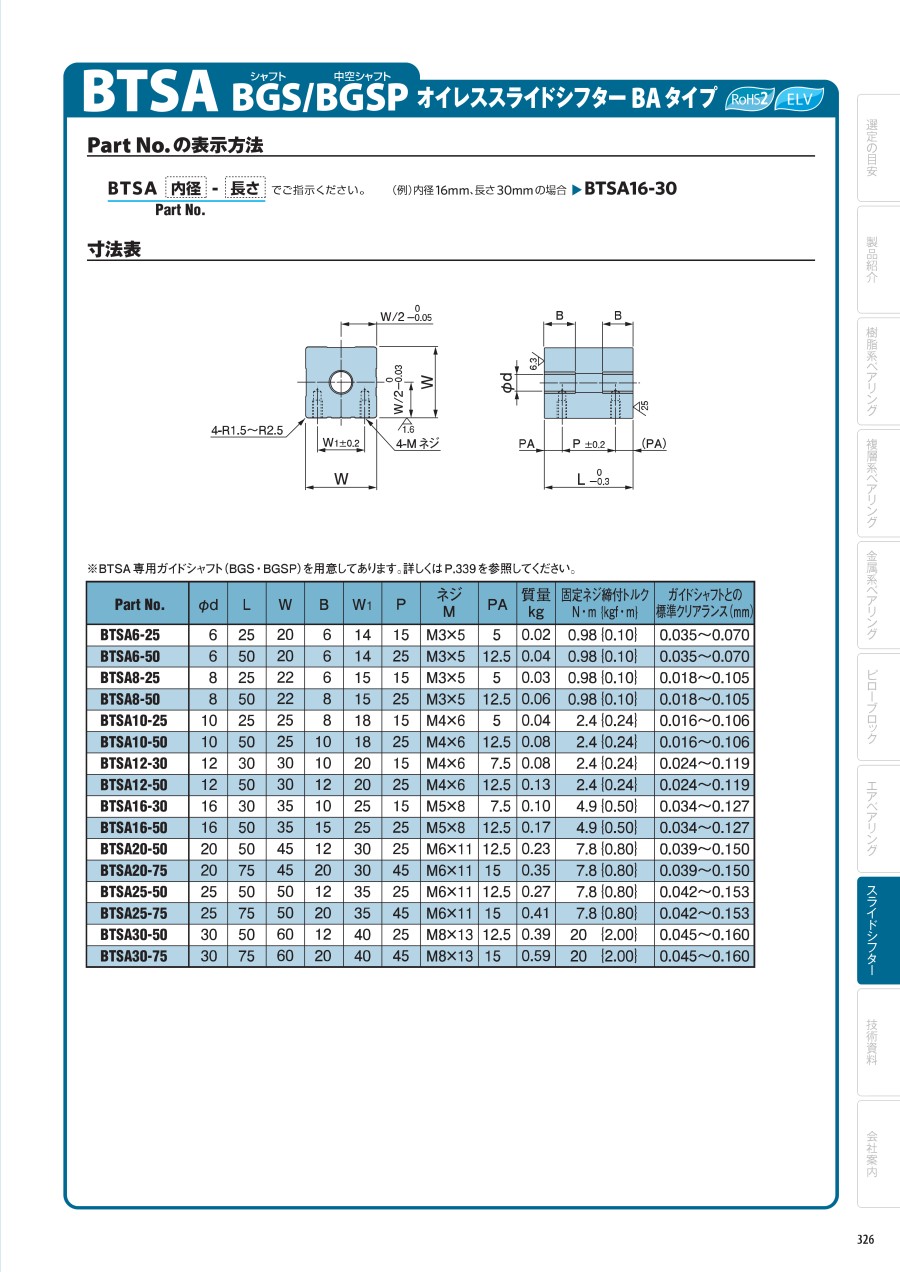

カタログ
オイレススライドシフターBAタイプ(BTSA)のレビュー
この商品のレビューはありません
