オイレス工業

スライドシフターBAタイプ（BTCA）

カタログ |

通常単価(税別): 5,060円～22,548円

税込単価: 5,566円～24,803円

通常出荷日：3日目～8日目

耐摩耗性／耐荷重性／耐異物性に優れた、直線往復動ガイドユニット。【特長】・アルミ製ハウジングを使用して...

よく一緒に見られています

オイレス工業

通常出荷日：8 日目

よく一緒に見られています

オイレス工業

通常出荷日：8 日目～

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

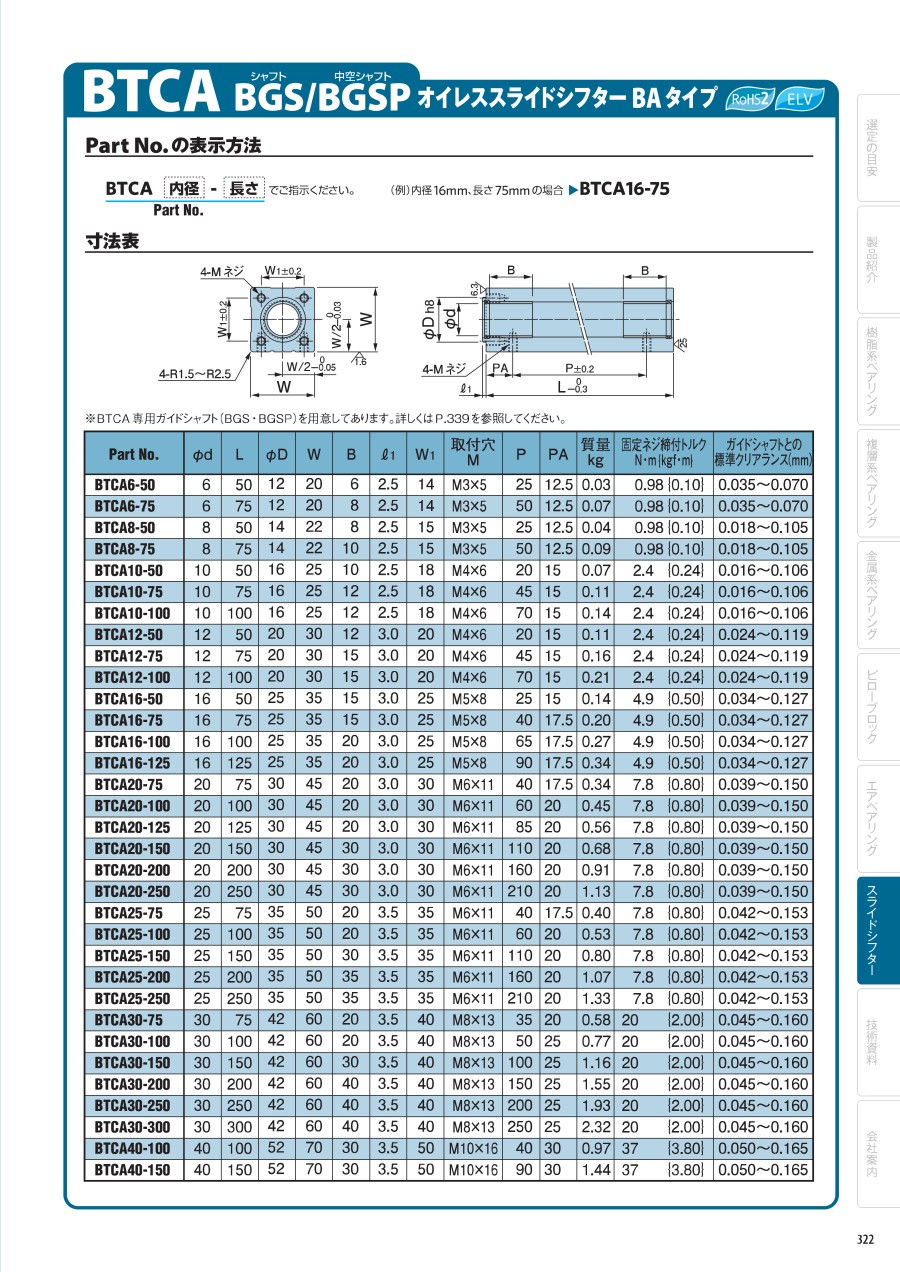

外形図

規格表

（単位：mm）

型番	φd	L	φD	W	B	l₁	W₁	取付穴 M	P	PA	質量 kg	固定ネジ締付トルク N・m｛kgf・m｝	ガイドシャフトとの標準クリアラン（mm）
BTCA6-50	6	50	12	20	6	2.5	14	M3×5	25	12.5	0.03	0.98｛0.10｝	0.035～0.070
BTCA6-75	6	75	12	20	8	2.5	14	M3×5	50	12.5	0.07	0.98｛0.10｝	0.035～0.070
BTCA8-50	8	50	14	22	8	2.5	15	M3×5	25	12.5	0.04	0.98｛0.10｝	0.018～0.105
BTCA8-75	8	75	14	22	10	2.5	15	M3×5	50	12.5	0.09	0.98｛0.10｝	0.018～0.105
BTCA10-50	10	50	16	25	10	2.5	18	M4×6	20	15	0.07	2.4｛0.24｝	0.016～0.106
BTCA10-75	10	75	16	25	12	2.5	18	M4×6	45	15	0.11	2.4｛0.24｝	0.016～0.106
BTCA10-100	10	100	16	25	12	2.5	18	M4×6	70	15	0.14	2.4｛0.24｝	0.016～0.106
BTCA12-50	12	50	20	30	12	3.0	20	M4×6	20	15	0.11	2.4｛0.24｝	0.024～0.119
BTCA12-75	12	75	20	30	15	3.0	20	M4×6	45	15	0.16	2.4｛0.24｝	0.024～0.119
BTCA12-100	12	100	20	30	15	3.0	20	M4×6	70	15	0.21	2.4｛0.24｝	0.024～0.119
BTCA16-50	16	50	25	35	15	3.0	25	M5×8	25	15	0.14	4.9｛0.50｝	0.034～0.127
BTCA16-75	16	75	25	35	15	3.0	25	M5×8	40	17.5	0.20	4.9｛0.50｝	0.034～0.127
BTCA16-100	16	100	25	35	20	3.0	25	M5×8	65	17.5	0.27	4.9｛0.50｝	0.034～0.127
BTCA16-125	16	125	25	35	20	3.0	25	M5×8	90	17.5	0.34	4.9｛0.50｝	0.034～0.127
BTCA20-75	20	75	30	45	20	3.0	30	M6×11	40	17.5	0.34	7.8｛0.80｝	0.039～0.150
BTCA20-100	20	100	30	45	20	3.0	30	M6×11	60	20	0.45	7.8｛0.80｝	0.039～0.150
BTCA20-125	20	125	30	45	20	3.0	30	M6×11	85	20	0.56	7.8｛0.80｝	0.039～0.150
BTCA20-150	20	150	30	45	30	3.0	30	M6×11	110	20	0.68	7.8｛0.80｝	0.039～0.150
BTCA20-200	20	200	30	45	30	3.0	30	M6×11	160	20	0.91	7.8｛0.80｝	0.039～0.150
BTCA20-250	20	250	30	45	30	3.0	30	M6×11	210	20	1.13	7.8｛0.80｝	0.039～0.150
BTCA25-75	25	75	35	50	20	3.5	35	M6×11	40	17.5	0.40	7.8｛0.80｝	0.042～0.153
BTCA25-100	25	100	35	50	20	3.5	35	M6×11	60	20	0.53	7.8｛0.80｝	0.042～0.153
BTCA25-150	25	150	35	50	30	3.5	35	M6×11	110	20	0.80	7.8｛0.80｝	0.042～0.153
BTCA25-200	25	200	35	50	35	3.5	35	M6×11	160	20	1.07	7.8｛0.80｝	0.042～0.153
BTCA25-250	25	250	35	50	35	3.5	35	M6×11	210	20	1.33	7.8｛0.80｝	0.042～0.153
BTCA30-75	30	75	42	60	20	3.5	40	M8×13	35	20	0.58	20｛2.00｝	0.045～0.160
BTCA30-100	30	100	42	60	20	3.5	40	M8×13	50	25	0.77	20｛2.00｝	0.045～0.160
BTCA30-150	30	150	42	60	30	3.5	40	M8×13	100	25	1.16	20｛2.00｝	0.045～0.160
BTCA30-200	30	200	42	60	40	3.5	40	M8×13	150	25	1.55	20｛2.00｝	0.045～0.160
BTCA30-250	30	250	42	60	40	3.5	40	M8×13	200	25	1.93	20｛2.00｝	0.045～0.160
BTCA30-300	30	300	42	60	40	3.5	40	M8×13	250	25	2.32	20｛2.00｝	0.045～0.160
BTCA40-100	40	100	52	70	30	3.5	50	M10×16	40	30	0.97	37｛3.80｝	0.050～0.165
BTCA40-150	40	150	52	70	30	3.5	50	M10×16	90	30	1.44	37｛3.80｝	0.050～0.165

型番リスト

表示件数

型番

内径d

(φ)

長さL

(mm)

最小発注数量

8	50	1個
8	75	1個
10	75	1個
10	100	1個
12	75	1個
12	100	1個
16	50	1個
16	125	1個
20	75	1個
20	100	1個
20	125	1個
20	150	1個
20	200	1個
20	250	1個
25	75	1個
25	100	1個
25	150	1個
25	200	1個
25	250	1個
30	75	1個
30	100	1個
30	200	1個
30	250	1個
40	100	1個
40	150	1個

通常単価(税別) (税込単価)	通常出荷日

5,060円 ( 5,566円 )	8日目
5,349円 ( 5,884円 )	8日目
5,479円 ( 6,027円 )	8日目
5,744円 ( 6,318円 )	8日目
6,321円 ( 6,953円 )	8日目
6,535円 ( 7,189円 )	8日目
6,399円 ( 7,039円 )	8日目
8,053円 ( 8,858円 )	8日目
7,650円 ( 8,415円 )	8日目
9,253円 ( 10,178円 )	8日目
9,281円 ( 10,209円 )	8日目
13,622円 ( 14,984円 )	3日目
11,956円 ( 13,152円 )	8日目
18,482円 ( 20,330円 )	8日目
10,385円 ( 11,424円 )	8日目
10,649円 ( 11,714円 )	8日目
11,446円 ( 12,591円 )	8日目
18,472円 ( 20,319円 )	8日目
17,040円 ( 18,744円 )	8日目
10,206円 ( 11,227円 )	8日目
11,010円 ( 12,111円 )	8日目
22,548円 ( 24,803円 )	3日目
20,188円 ( 22,207円 )	8日目
13,880円 ( 15,268円 )	8日目
19,718円 ( 21,690円 )	8日目

詳細情報

基本情報

基本情報

耐摩耗性／耐荷重性／耐異物性に優れた、直線往復動ガイドユニット。
【特長】
・アルミ製ハウジングを使用しておりコンパクトで軽量
・水平／垂直など、どの方向でも使用可能

カタログ

カタログ (見開き版)

商品担当おすすめ

オイレス工業
#2000 ウェアプレート薄肉5mmタイプ（CWT）
耐摩耗性に優れ任意の方向で使用できる固体潤滑剤分散型軸受です。固体潤滑剤が分散されているため、任意の運動方向で使用でき、微小運動にも優れた性能を発揮します。
オイレス工業
＃600 ブッシュ素材（36S）
馴染み性に優れ、給油回数を減らせる耐摩耗銅合金軸受です。給油としてご使用ください。
オイレス工業
ドライメットLFプレート（LFP）
高荷重条件下で優れた摩擦特性を発揮する複層系無給油軸受です。無給油で使用でき、薄肉・軽量で、コンパクト化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
