オイレス工業

#500F-SL1 ガイドブッシュ（FGB）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 3,558円～23,649円特別価格

税込単価: 3,914円～26,014円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オイレス工業

通常出荷日：在庫品1日目

無給油で使用でき、優れた耐摩耗性を発揮するガイドブッシュ。【特長】・鋳鉄のベー...

種類
ストレートタイプ
金属系
鋳鉄系
使用環境
標準
許容最高PV値範囲 (N/mm2・m/s)
0.3～1.0
許容最高PV値 (N/mm2・m/s)
0.5
許容最高面圧 P (N/mm2)
5
許容最高速度 V (m/s)
0.15
長さ種類
シングル
ハウジングはめあい
H7
潤滑条件
無潤滑 / 定期潤滑
使用温度範囲 (℃)
-40::400

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

※ ベース金属は、500F₁です。
※ 往復運動に使用できます。
※ ご使用の際は、六角穴付き止めねじ等で抜け止めを行うことを推奨します。

規格表

単位：mm

型番	内径		外径		長さ		l₁	l₂
型番	φd	公差	φD	公差	L	公差	l₁	l₂
FGB-254040	25	+0.021 0	40	±0.008	40	0 -0.2	10	5
FGB-305050	30	+0.021 0	50	±0.008	50	0 -0.2	10	5
FGB-356055	35	+0.025 0	60	±0.0095	55	0 -0.2	15	5
FGB-406055	40	+0.025 0	60	±0.0095	55	0 -0.2	15	5
FGB-406060	40	+0.025 0	60	±0.0095	60	0 -0.2	10	5
FGB-507075	50	+0.025 0	70	±0.0095	75	0 -0.2	15	10
FGB-608090	60	+0.030 0	80	±0.0095	90	0 -0.2	20	10
FGB-80100120	80	+0.030 0	100	±0.011	120	0 -0.2	25	10
FGB-100120150	100	+0.035 0	120	±0.011	150	0 -0.2	25	10
FGB-120140180	120	+0.035 0	140	±0.0125	180	0 -0.2	25	10

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

オイレス工業金属系ベアリング選定目安

■潤滑条件の定義

（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲

金属系ベアリングの適用範囲は下記となります。

※ 静的許容面圧～カタログ記載文言
※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、-：適用外
※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

タイプ	#500SP1-SL1		#500SP1-SL4	#500SP5-SL1		#500HP-SL1		#500B-SL2		#500F-SL1
代表商品	SPB		SPBL	SP5B		HPB		BCB		FGB
用途	一般中・高荷重用		一般中・高荷重用	高荷重低・中速用		高荷重低・中速用		一般中荷重用		低速低・中荷重用
ベース金属	高力黄銅系鋳物		高力黄銅系鋳物	特殊高力黄銅系鋳物		高硬度特殊銅合金鋳物		青銅系鋳物		鋳鉄
潤滑条件	無潤滑	定期潤滑	無潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑
使用温度範囲 ℃	-40～+300	-40～+150	-40～+80	-40～+150		-40～+150		-40～+250	-40～+150	-40～+400	-40～+150
許容最高面圧 P N/mm²｛kgf/cm²｝	29 ｛296｝ ※150 ｛1,530｝		49 ｛500｝ ※150 ｛1,530｝	49 ｛500｝ ※170 ｛1,735｝		73 ｛745｝ ※180 ｛1,837｝		15 ｛153｝ ※49 ｛500｝		5 ｛51｝ ※73.5 ｛750｝	8 ｛82｝ ※73.5 ｛750｝
許容最高速度 V m/s｛m/min｝	0.50 ｛30｝	1.00 ｛60｝	0.25 ｛15｝	0.25 ｛15｝	0.50 ｛30｝	0.10 ｛6｝	0.25 ｛15｝	0.40 ｛24｝	0.85 ｛51｝	0.15 ｛9｝	0.25 ｛15｝
許容最高 PV値 N/mm²・m/s ｛kgf/cm²・m/min｝	1.65 ｛1,010｝	3.25 ｛1,990｝	1.65 ｛1,010｝	1.65 ｛1,010｝	3.25 ｛1,990｝	1.65 ｛1,010｝	3.25 ｛1,990｝	1.00 ｛612｝	1.65 ｛1,010｝	0.5 ｛306｝	0.8 ｛490｝
大気中	○	○	○	○	○	○	○	○	○	○	○
水中	×	-	○	×	-	×	-	△	-	△	-
海水中	×	-	△	×	-	×	-	△	-	×	-
薬液中	×	-	△	×	-	×	-	△	-	△	-
腐食雰囲気中	△	△	△	△	△	△	△	△	△	△	△

（　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

(mm)

RoHS?

最小発注数量

100	120	150	10	1個
120	140	180	-	1個
30	50	50	-	1個
35	60	55	-	1個
40	60	55	10	1個
60	80	90	-	1個
80	100	120	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,642円17,677円 ( 19,445円 )	8日目
23,649円21,284円 ( 23,412円 )	8日目
3,558円 ( 3,914円 )	8日目
4,292円 ( 4,721円 )	8日目
4,891円 ( 5,380円 )	8日目
9,431円 ( 10,374円 )	7日目
11,850円 ( 13,035円 )	8日目

詳細情報

基本情報

基本情報

無給油で使用でき、優れた耐摩耗性を発揮するガイドブッシュ。
【特長】
・鋳鉄のベースに固体潤滑剤を埋め込んだ、低速中荷重用の無給油軸受。
・無給油で使用でき、低、中荷重／低速個所で高性能を発揮。
・往復運動／揺動運動／頻繁な起動停止など、油膜構成の困難な個所で優れた耐摩耗性を発揮。
・銅合金をベースとした軸受よりも低コスト。

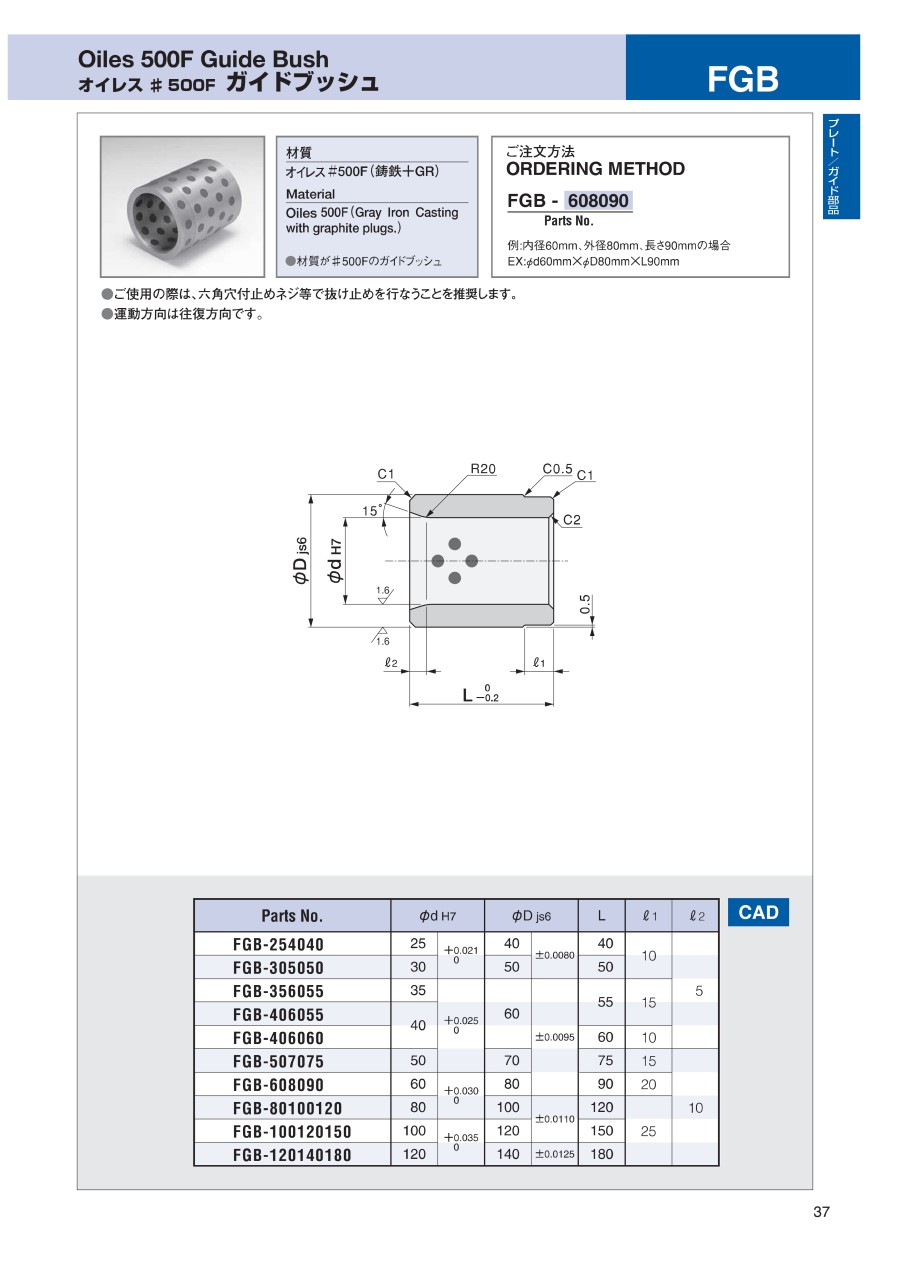

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
