#500HP SL1 ブッシュ（HPB）
- 通常単価(税別)
- 8,371円
- 税込単価
- 9,208円
高硬度特殊銅合金系・固体潤滑剤埋込軸受。【特長】・＃500SP5より高荷重で使...
詳細情報を確認する- 種類
- ストレートタイプ
- 使用環境
- 標準
- 許容最高PV値範囲 (N/mm2・m/s)
- 1.1～2.0
- 許容最高PV値 (N/mm2・m/s)
- 1.65
- 許容最高面圧 P (N/mm2)
- 73
- 許容最高速度 V (m/s)
- 0.10
- 長さ種類
- シングル
- 軸はめあい
- d8 / e7 / f7
- ハウジングはめあい
- H7
- 潤滑条件
- 無潤滑 / 定期潤滑
- 使用温度範囲 (℃)
- -40::150
－閉じる
HPB-203020の仕様・寸法情報
種類
ストレートタイプ
使用環境
標準
内径 d(φ)
20
外径 D(φ)
30
L(mm)
20
許容最高PV値範囲(N/mm2・m/s)
1.1～2.0
許容最高PV値(N/mm2・m/s)
1.65
許容最高面圧 P(N/mm2)
73
許容最高速度 V(m/s)
0.10
長さ種類
シングル
軸はめあい
d8 / e7 / f7
ハウジングはめあい
H7
潤滑条件
無潤滑 / 定期潤滑
使用温度範囲(℃)
-40～150
商品情報

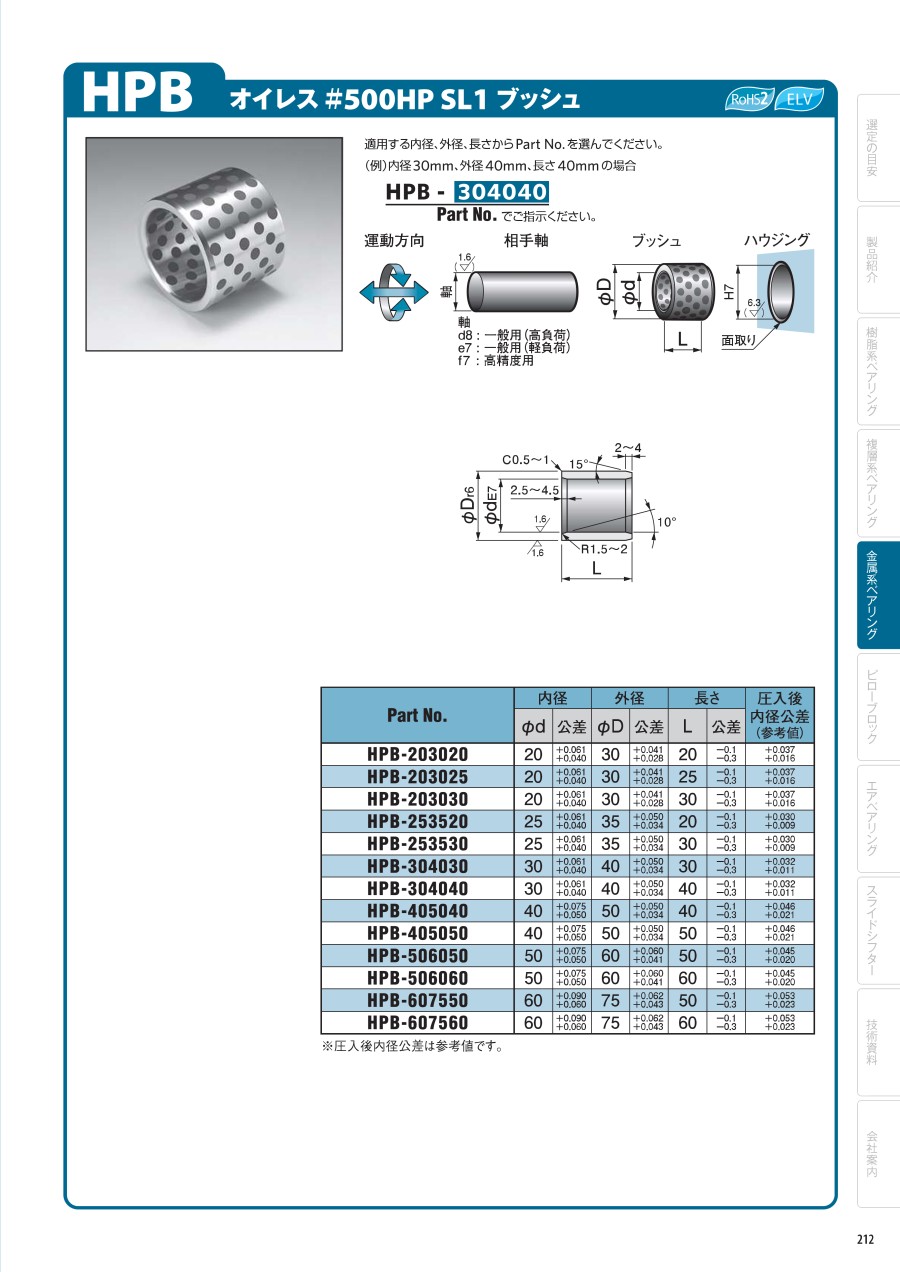

外形図
単位：mm
製品の寸法／型番見本
製品仕様
規格表
| 型番 | 内径 | 外径 | 長さ | 圧入後内径公差 （参考値） | |||
|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | L | 公差 | ||
| HPB-203020 | 20 | +0.061 +0.040 | 30 | +0.041 +0.028 | 20 | -0.1 -0.3 | +0.037 +0.016 |
| HPB-203025 | 20 | +0.061 +0.040 | 30 | +0.041 +0.028 | 25 | -0.1 -0.3 | +0.037 +0.016 |
| HPB-203030 | 20 | +0.061 +0.040 | 30 | +0.041 +0.028 | 30 | -0.1 -0.3 | +0.037 +0.016 |
| HPB-253520 | 25 | +0.061 +0.040 | 35 | +0.050 +0.034 | 20 | -0.1 -0.3 | +0.030 +0.009 |
| HPB-253530 | 25 | +0.061 +0.040 | 35 | +0.050 +0.034 | 30 | -0.1 -0.3 | +0.030 +0.009 |
| HPB-304030 | 30 | +0.061 +0.040 | 40 | +0.050 +0.034 | 30 | -0.1 -0.3 | +0.032 +0.011 |
| HPB-304040 | 30 | +0.061 +0.040 | 40 | +0.050 +0.034 | 40 | -0.1 -0.3 | +0.032 +0.011 |
| HPB-405040 | 40 | +0.075 +0.050 | 50 | +0.050 +0.034 | 40 | -0.1 -0.3 | +0.046 +0.021 |
| HPB-405050 | 40 | +0.075 +0.050 | 50 | +0.050 +0.034 | 50 | -0.1 -0.3 | +0.046 +0.021 |
| HPB-506050 | 50 | +0.075 +0.050 | 60 | +0.060 +0.041 | 50 | -0.1 -0.3 | +0.045 +0.020 |
| HPB-506060 | 50 | +0.075 +0.050 | 60 | +0.060 +0.041 | 60 | -0.1 -0.3 | +0.045 +0.020 |
| HPB-607550 | 60 | +0.090 +0.060 | 75 | +0.062 +0.043 | 50 | -0.1 -0.3 | +0.053 +0.023 |
| HPB-607560 | 60 | +0.090 +0.060 | 75 | +0.062 +0.043 | 60 | -0.1 -0.3 | +0.053 +0.023 |
- ※ 圧入後内径公差は参考値です。
