オイレス工業

#500SP1 SL1 ガイドブッシュ（SGB）

#500SP1 SL1 ガイドブッシュ（SGB） SGB-406060

【ディージット】
探しまわる購買は
もうおしまい

型番:

SGB-406060
解除
数量：
－閉じる

SGB-406060の仕様・寸法情報

種類
ストレートタイプ
金属系
高力黄銅系
使用環境
標準 / 薬液中
内径 d(φ)
40
外径 D(φ)
60
L(mm)
60
許容最高PV値範囲(N/mm2・m/s)
1.1～2.0
許容最高PV値(N/mm2・m/s)
1.65
許容最高面圧 P(N/mm2)
29
許容最高速度 V(m/s)
0.5
ハウジングはめあい
H7
潤滑条件
無潤滑 / 定期潤滑
使用温度範囲(℃)
-40～300
RoHS?
-

商品情報

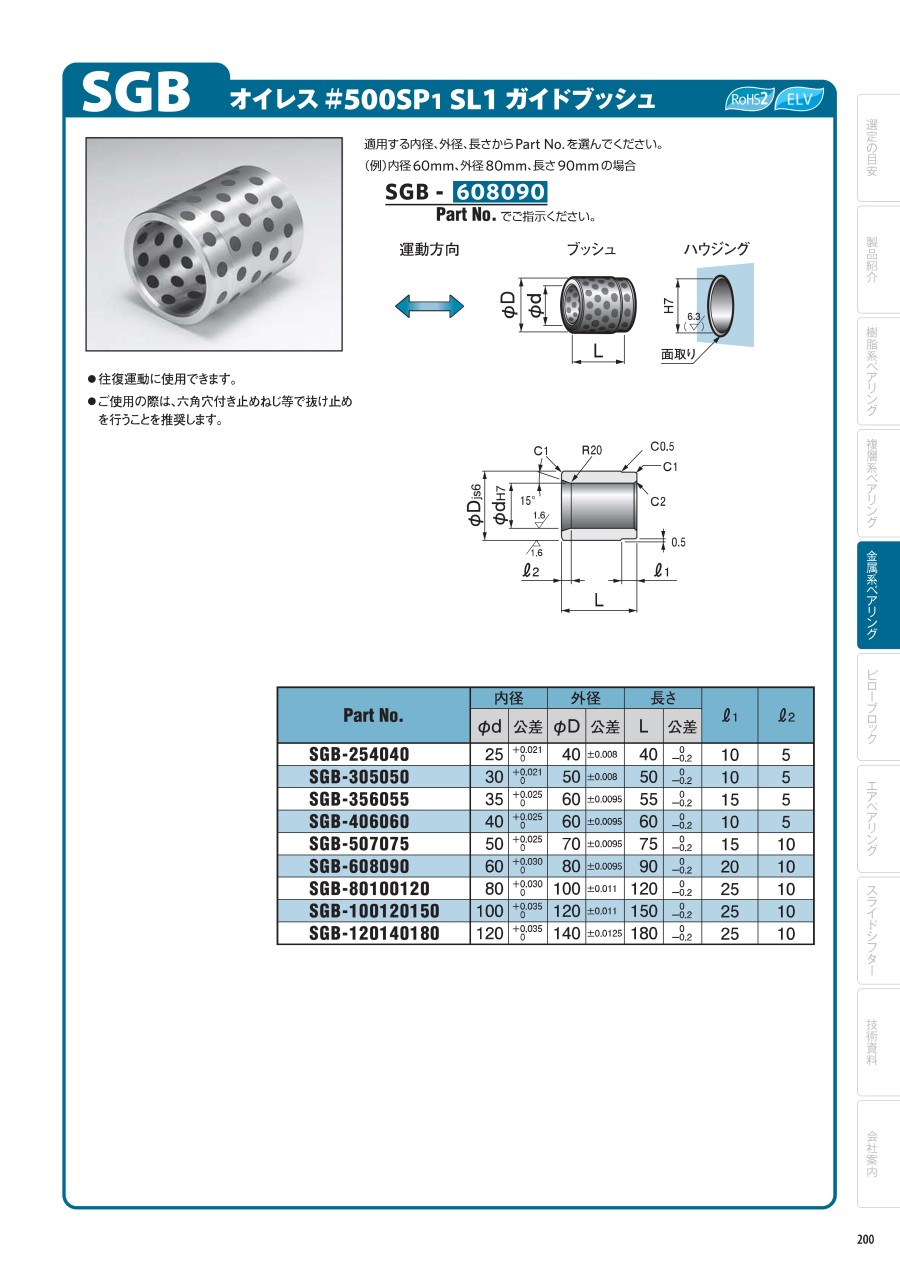

外形図

この製品の寸法図

製品仕様

  • ※ 往復運動に使用できます。
  • ※ ご使用の際は、六角穴付き止めねじ等で抜け止めを行うことを推奨します。

規格表

単位：mm

型番内径外径長さl1l2
φd公差φD公差L公差
SGB-25404025+0.021
0		40±0.008400
-0.2		105
SGB-30505030+0.021
0		50±0.008500
-0.2		105
SGB-35605535+0.025
0		60±0.0095550
-0.2		155
SGB-40606040+0.025
0		60±0.0095600
-0.2		105
SGB-50707550+0.025
0		70±0.0095750
-0.2		1510
SGB-60809060+0.030
0		80±0.0095900
-0.2		2010
SGB-8010012080+0.030
0		100±0.0111200
-0.2		2510
SGB-100120150100+0.035
0		120±0.0111500
-0.2		2510
SGB-120140180120+0.035
0		140±0.01251800
-0.2		2510

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

オイレス工業 金属系ベアリング 選定目安

■潤滑条件の定義
（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲
金属系ベアリングの適用範囲は下記となります。

  • ※ 静的許容面圧～カタログ記載文言
  • ※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、－：適用外
  • ※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

タイプ＃500SP1-SL1＃500SP1-SL4＃500SP5-SL1＃500HP-SL1＃500B-SL2＃500F-SL1
代表商品
SPB
SPBL
SP5B
HPB
BCB
FGB
用途一般
中・高荷重用		一般
中・高荷重用		高荷重
低・中速用		高荷重
低・中速用		一般
中荷重用		低速
低・中荷重用
ベース金属高力黄銅系鋳物高力黄銅系鋳物特殊高力黄銅系鋳物高硬度特殊銅合金鋳物青銅系鋳物鋳鉄
潤滑条件無潤滑定期潤滑無潤滑無潤滑定期潤滑無潤滑定期潤滑無潤滑定期潤滑無潤滑定期潤滑
使用温度範囲 ℃-40～+300-40～+150-40～+80-40～+150-40～+150-40～+250-40～+150-40～+400-40～+150
許容最高面圧 P
N/mm2｛kgf/cm2｝		29｛296｝
※150｛1,530｝		49｛500｝
※150｛1,530｝		49｛500｝
※170｛1,735｝		73｛745｝
※180｛1,837｝		15｛153｝
※49｛500｝		5｛51｝
※73.5
｛750｝		8｛82｝
※73.5
｛750｝
許容最高速度 V
m/s｛m/min｝		0.50｛30｝1.00｛60｝0.25｛15｝0.25｛15｝0.50｛30｝0.10｛6｝0.25｛15｝0.40｛24｝0.85｛51｝0.15｛9｝0.25｛15｝
許容最高 PV値
N/mm2・m/s
｛kgf/cm2・m/min｝		1.65｛1,010｝3.25｛1,990｝1.65｛1,010｝1.65｛1,010｝3.25｛1,990｝1.65｛1,010｝3.25｛1,990｝1.00｛612｝1.65｛1,010｝0.5｛306｝0.8｛490｝
大気中○○○○○○○○○○○
水中×-○×-×-△-△-
海水中×-△×-×-△-×-
薬液中×-△×-×-△-△-
腐食雰囲気中△△△△△△△△△△△

（ ）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。

型番リスト

表示件数
  • 1
    • 型番
    SGB-406060

    内径 d

    (φ)

    外径 D

    (φ)

    L

    (mm)

    		RoHS?最小発注数量
    40
    60
    60
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,537円
    ( 10,491円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    無給油で使用でき、優れた耐摩耗性などを発揮するガイドブッシュ。
    【特長】
    ・高度な鋳造技術で作られた高力黄銅系合金をベースとし、固体潤滑剤を埋め込んだ高荷重用無給油軸受。
    ・無給油で使用でき、高荷重／低速運転の個所で高性能を発揮。
    ・往復運動や揺動運動、頻繁な起動停止など油膜構成の困難な個所で優れた耐摩耗性を発揮。
    ・優れた耐薬品性、耐食性。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    #500SP1 SL1 ガイドブッシュ（SGB）の型番SGB-406060のページです。 型番SGB-406060に関する仕様情報を記載しております。
