片山チエン

100SDシングルダブルスプロケットセミFシリーズ軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 11,704円～30,382円特別価格

税込単価: 12,874円～33,420円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

セミFシリーズとは下孔在庫品をご要望の軸穴加工（内径・キー溝・タップ）を施し完...

スプロケット形状
SD形
チエーンNo.
100
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が650型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：機械構造用炭素鋼
焼入：歯先高周波焼入
チェーン：No.100
チェーンピッチ：（P）31.75mm
ローラリンク内幅：（W）19.05mm
ローラ外径：（Dr）19.05mm
歯幅：（T）17.6mm （C）52.4mm

規格表

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	重量 kg
100SD	12	138	122.67	23	24	58	86	70	4.83
	13	148	132.67	23	24	65	96	70	5.82
	14	158	142.68	23	24	75	107	70	6.81
	15	168	152.71	28	29	80	117	70	7.98
	16	179	162.74	28	29	85	127	70	9.19
	17	189	172.79	28	29	96	137	70	9.92
	18	199	182.84	28	29	106	148	70	11.78
	19	209	192.90	28	29	110	158	70	13.24
	20	220	202.96	28	29	115	168	70	14.77
	21	230	213.03	28	29	125	178	70	15.87

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

12	24	8	3.3	M8	1個
12	25	8	3.3	M8	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	28	8	3.3	M8	1個
12	29	8	3.3	M8	1個
12	30	8	3.3	M8	1個
12	31	10	3.3	M8	1個
12	32	10	3.3	M8	1個
12	33	10	3.3	M8	1個
12	34	10	3.3	M8	1個
12	35	10	3.3	M8	1個
12	36	10	3.3	M8	1個
12	37	10	3.3	M8	1個
12	38	10	3.3	M8	1個
12	39	12	3.3	M8	1個
12	40	12	3.3	M8	1個
12	41	12	3.3	M8	1個
12	42	12	3.3	M8	1個
12	43	12	3.3	M8	1個
12	44	12	3.3	M8	1個
12	45	14	3.8	M10	1個
12	46	14	3.8	M10	1個
12	47	14	3.8	M10	1個
12	48	14	3.8	M10	1個
12	49	14	3.8	M10	1個
12	50	14	3.8	M10	1個
12	51	16	4.3	M12	1個
12	52	16	4.3	M12	1個
12	53	16	4.3	M12	1個
12	54	16	4.3	M12	1個
12	55	16	4.3	M12	1個
12	56	16	4.3	M12	1個
12	57	16	4.3	M12	1個
12	58	16	4.3	M12	1個
13	24	8	3.3	M8	1個
13	25	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
13	28	8	3.3	M8	1個
13	29	8	3.3	M8	1個
13	30	8	3.3	M8	1個
13	31	10	3.3	M8	1個
13	32	10	3.3	M8	1個
13	33	10	3.3	M8	1個
13	34	10	3.3	M8	1個
13	35	10	3.3	M8	1個
13	36	10	3.3	M8	1個
13	37	10	3.3	M8	1個
13	38	10	3.3	M8	1個
13	39	12	3.3	M8	1個
13	40	12	3.3	M8	1個
13	41	12	3.3	M8	1個
13	42	12	3.3	M8	1個
13	43	12	3.3	M8	1個
13	44	12	3.3	M8	1個
13	45	14	3.8	M10	1個
13	46	14	3.8	M10	1個
13	47	14	3.8	M10	1個
13	48	14	3.8	M10	1個

通常単価(税別) (税込単価)	通常出荷日

11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
11,704円 ( 12,874円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目
12,715円 ( 13,987円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔在庫品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

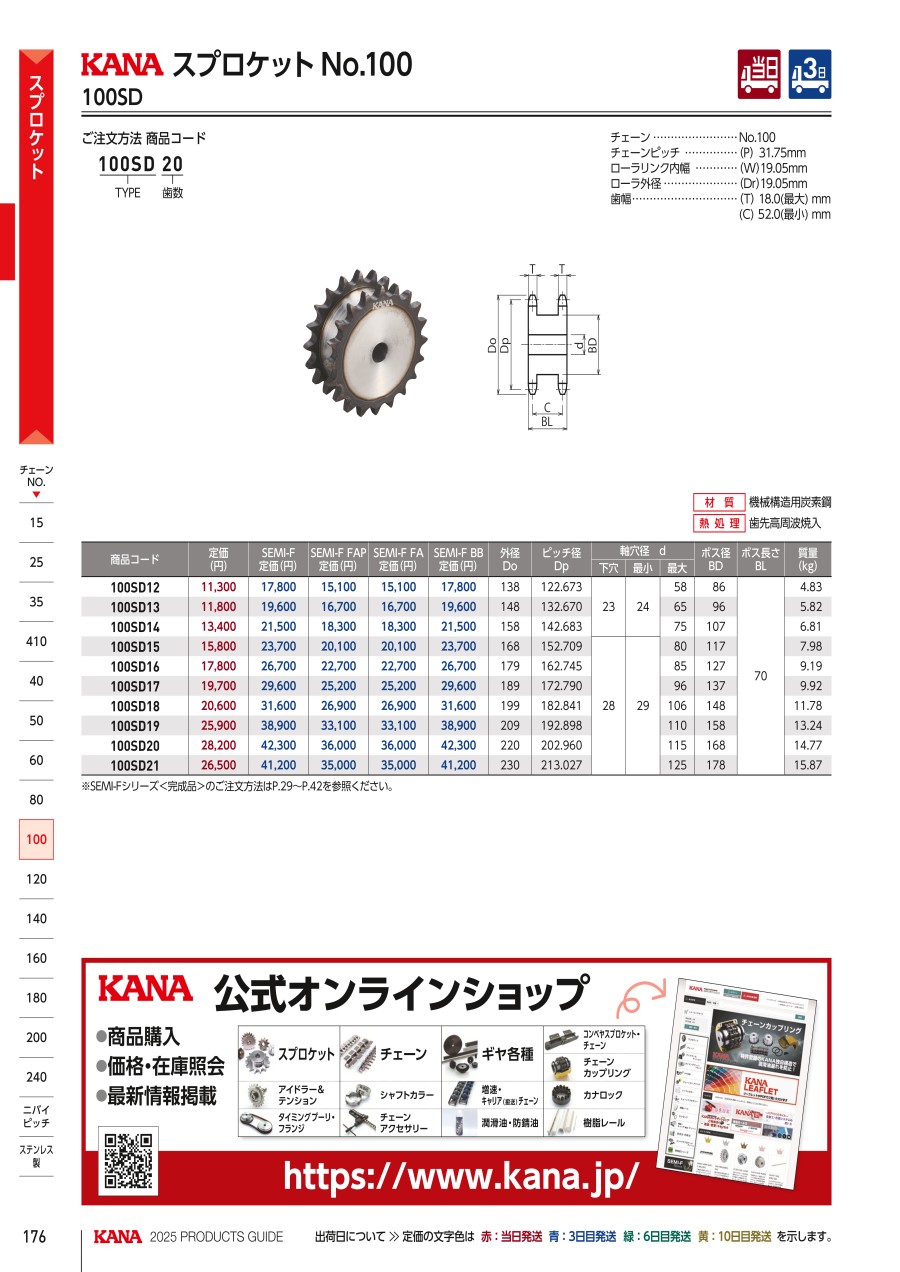

カタログ
