片山チエン

60SDシングルダブルスプロケットセミFシリーズ軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 4,976円～23,728円特別価格

税込単価: 5,474円～26,101円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

セミFシリーズとは下孔在庫品をご要望の軸穴加工（内径・キー溝・タップ）を施し完...

スプロケット形状
SD形
チエーンNo.
60
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が1,030型番あります。

商品情報
型番リスト
詳細情報

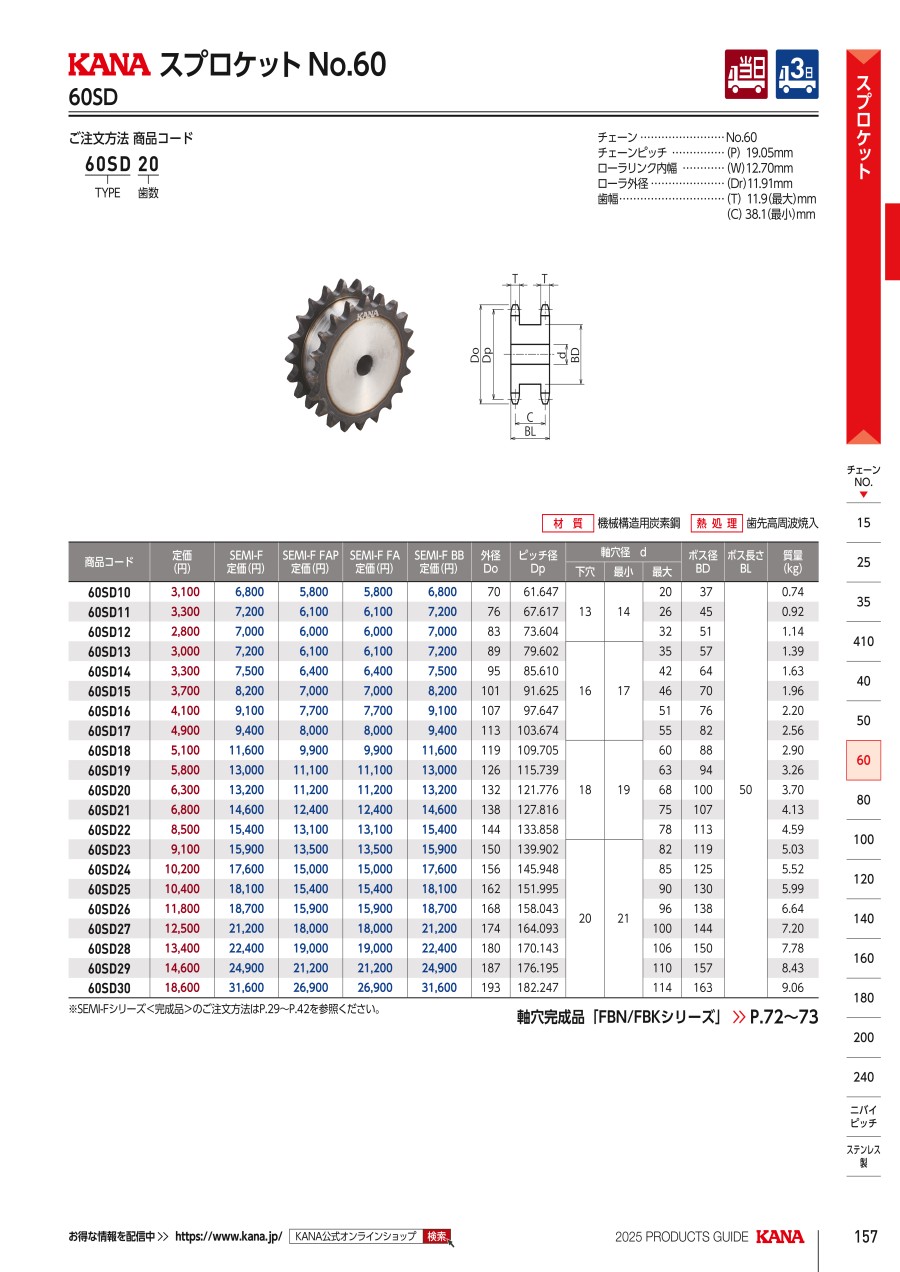

カタログ

商品情報

外形図

製品仕様

チェーン：No.60
チェーンピッチ：（P）19.05mm
ローラリンク内幅：（W）12.70mm
ローラ外径：（Dr）11.91mm
歯幅：（T）11.7mm、（C）38.3mm
材質：機械構造用炭素鋼
歯先高周波焼入

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

加工寸法
新JIS（B1301-1996）

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 10	3×1.4	M4
Φ 12	4×1.8	M5
Φ 13～17	5×2.3	M6
Φ 18～22	6×2.8	M6
Φ 23～30	8×3.3	M8
Φ 31～38	10×3.3
Φ 39～44	12×3.3
Φ 45～50	14×3.8	M10
Φ 51～55	16×4.3	M12
Φ 56～58	16×4.3
Φ 59～60	18×4.4
Φ 61～65	18×4.4

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 66～70	20×4.9	M16
Φ 71～75	20×4.9
Φ 76～80	22×5.4
Φ 81～85	22×5.4
Φ 86～95	25×5.4
Φ 96～110	28×6.4
Φ 111～130	32×7.4	M20
Φ 131～150	36×8.4	M20

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	14	5	2.3	M6	1個
10	15	5	2.3	M6	1個
10	16	5	2.3	M6	1個
10	17	5	2.3	M6	1個
10	18	6	2.8	M6	1個
10	19	6	2.8	M6	1個
10	20	6	2.8	M6	1個
11	14	5	2.3	M6	1個
11	15	5	2.3	M6	1個
11	16	5	2.3	M6	1個
11	17	5	2.3	M6	1個
11	18	6	2.8	M6	1個
11	19	6	2.8	M6	1個
11	20	6	2.8	M6	1個
11	21	6	2.8	M6	1個
11	22	6	2.8	M6	1個
11	23	8	3.3	M8	1個
11	24	8	3.3	M8	1個
11	25	8	3.3	M8	1個
11	26	8	3.3	M8	1個
12	14	5	2.3	M6	1個
12	15	5	2.3	M6	1個
12	16	5	2.3	M6	1個
12	17	5	2.3	M6	1個
12	18	6	2.8	M6	1個
12	19	6	2.8	M6	1個
12	21	6	2.8	M6	1個
12	22	6	2.8	M6	1個
12	23	8	3.3	M8	1個
12	24	8	3.3	M8	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	28	8	3.3	M8	1個
12	29	8	3.3	M8	1個
12	31	10	3.3	M8	1個
12	32	10	3.3	M8	1個
13	17	5	2.3	M6	1個
13	18	6	2.8	M6	1個
13	19	6	2.8	M6	1個
13	20	6	2.8	M6	1個
13	21	6	2.8	M6	1個
13	22	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	24	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
13	28	8	3.3	M8	1個
13	29	8	3.3	M8	1個
13	31	10	3.3	M8	1個
13	33	10	3.3	M8	1個
13	34	10	3.3	M8	1個
14	17	5	2.3	M6	1個
14	18	6	2.8	M6	1個
14	19	6	2.8	M6	1個
14	20	6	2.8	M6	1個
14	21	6	2.8	M6	1個
14	22	6	2.8	M6	1個
14	23	8	3.3	M8	1個
14	24	8	3.3	M8	1個
14	25	8	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,976円 ( 5,474円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
4,995円 ( 5,495円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔在庫品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
