50SDシングルダブルスプロケットセミFシリーズ軸穴加工済（新JISキー）

カタログ |

通常単価(税別): 4,247円～11,233円

税込単価: 4,672円～12,356円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
SD形
チエーンNo.
50
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が803型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

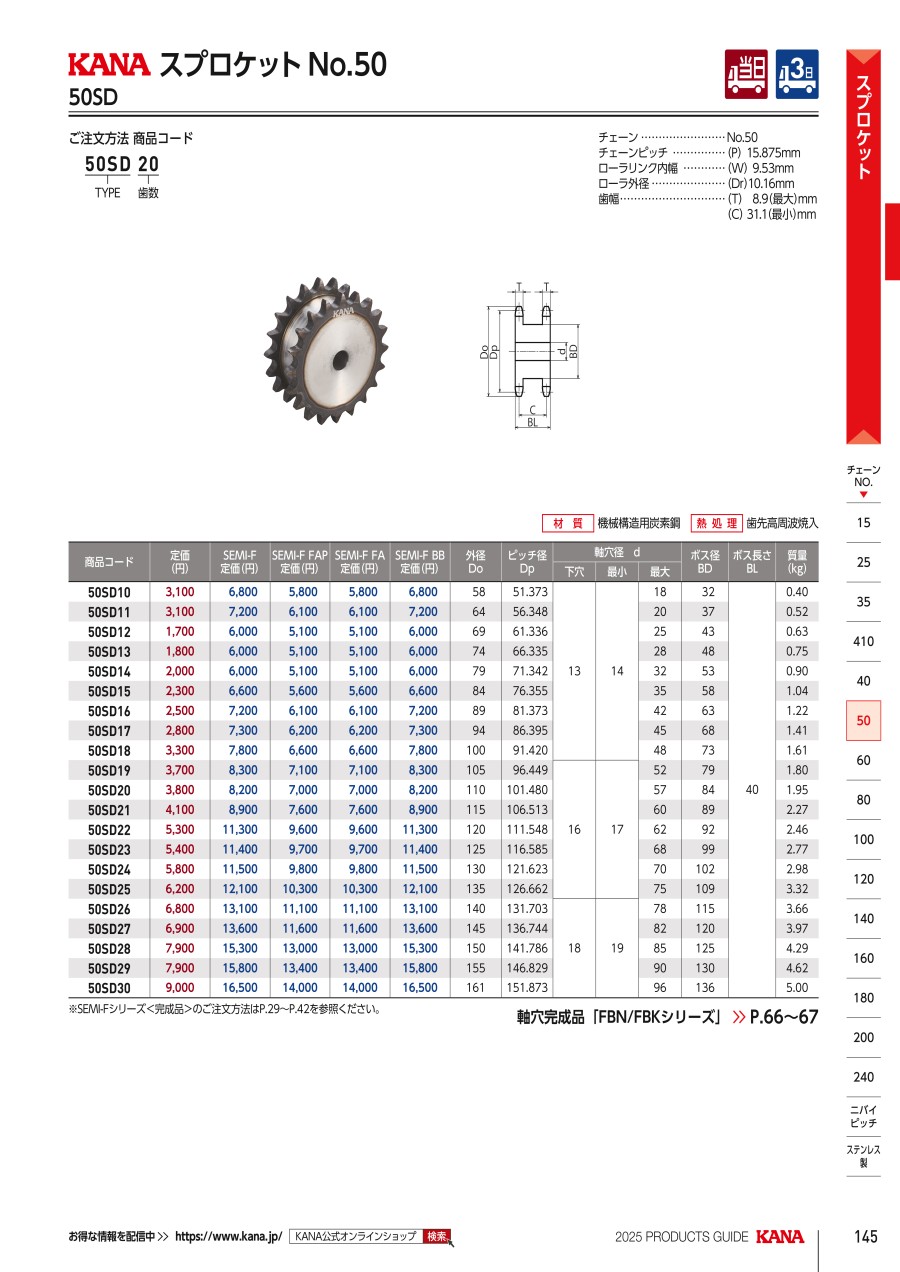

外形図

製品仕様

・チェーン：No.50
・チェーンピッチ：（P）15.875mm
・ローラリンク内幅：（W）9.53mm
・ローラ外径：（Dr）10.16mm
・歯幅：（T）8.7mm （C）31.3mm

材質：機械構造用炭素鋼
焼入：歯先高周波焼入

規格表

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	重量 kg
50 SD	10	58	51.37	13	14	18	32	40	0.40
	11	64	56.35	13	14	20	37	40	0.52
	12	69	61.34	13	14	25	43	40	0.63
	13	74	66.34	13	14	28	48	40	0.75
	14	79	71.34	13	14	32	53	40	0.90
	15	84	76.35	13	14	35	58	40	1.04
	16	89	81.37	13	14	42	63	40	1.22
	17	94	86.39	13	14	45	68	40	1.41
	18	100	91.42	13	14	48	73	40	1.61
	19	105	96.45	16	17	52	79	40	1.80
	20	110	101.48	16	17	57	84	40	1.95
	21	115	106.51	16	17	60	89	40	2.27
	22	120	111.55	16	17	62	92	40	2.46
	23	125	116.59	16	17	68	99	40	2.77
	24	130	121.62	16	17	70	102	40	2.98
	25	135	126.66	16	17	75	109	40	3.32
	26	140	131.70	18	19	78	115	40	3.66
	27	145	136.74	18	19	82	120	40	3.97
	28	150	141.79	18	19	85	125	40	4.29
	29	155	146.83	18	19	90	130	40	4.62
	30	161	151.87	18	19	96	136	40	5.00

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	14	5	2.3	M6	1個
10	15	5	2.3	M6	1個
10	16	5	2.3	M6	1個
10	17	5	2.3	M6	1個
10	18	6	2.8	M6	1個
11	14	5	2.3	M6	1個
11	15	5	2.3	M6	1個
11	16	5	2.3	M6	1個
11	17	5	2.3	M6	1個
11	18	6	2.8	M6	1個
11	19	6	2.8	M6	1個
11	20	6	2.8	M6	1個
12	14	5	2.3	M6	1個
12	15	5	2.3	M6	1個
12	16	5	2.3	M6	1個
12	17	5	2.3	M6	1個
12	19	6	2.8	M6	1個
12	21	6	2.8	M6	1個
12	22	6	2.8	M6	1個
12	23	8	3.3	M8	1個
12	24	8	3.3	M8	1個
13	14	5	2.3	M6	1個
13	15	5	2.3	M6	1個
13	16	5	2.3	M6	1個
13	17	5	2.3	M6	1個
13	18	6	2.8	M6	1個
13	19	6	2.8	M6	1個
13	21	6	2.8	M6	1個
13	22	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	24	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
14	14	5	2.3	M6	1個
14	15	5	2.3	M6	1個
14	16	5	2.3	M6	1個
14	17	5	2.3	M6	1個
14	18	6	2.8	M6	1個
14	19	6	2.8	M6	1個
14	21	6	2.8	M6	1個
14	22	6	2.8	M6	1個
14	23	8	3.3	M8	1個
14	24	8	3.3	M8	1個
14	26	8	3.3	M8	1個
14	27	8	3.3	M8	1個
14	29	8	3.3	M8	1個
14	31	10	3.3	M8	1個
14	32	10	3.3	M8	1個
15	14	5	2.3	M6	1個
15	15	5	2.3	M6	1個
15	16	5	2.3	M6	1個
15	17	5	2.3	M6	1個
15	18	6	2.8	M6	1個
15	19	6	2.8	M6	1個
15	21	6	2.8	M6	1個
15	22	6	2.8	M6	1個
15	23	8	3.3	M8	1個
15	24	8	3.3	M8	1個
15	26	8	3.3	M8	1個
15	27	8	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,014円 ( 6,615円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
6,457円 ( 7,103円 )	6日目
4,365円 ( 4,802円 )	6日目
4,365円 ( 4,802円 )	6日目
4,365円 ( 4,802円 )	6日目
4,365円 ( 4,802円 )	6日目
4,365円 ( 4,802円 )	6日目
4,365円 ( 4,802円 )	6日目
4,365円 ( 4,802円 )	6日目
4,347円 ( 4,782円 )	6日目
4,365円 ( 4,802円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,247円 ( 4,672円 )	6日目
4,318円 ( 4,750円 )	6日目
4,299円 ( 4,729円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,318円 ( 4,750円 )	6日目
4,534円 ( 4,987円 )	6日目
4,619円 ( 5,081円 )	6日目
4,807円 ( 5,288円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目

...
