ねじ配管用TAC継手 ユニバーサルブランチティー URTF【5個入り】
- 通常単価(税別)
- 2,132円
- 税込単価
- 2,345円
小形機器に対する、小形継手ねじ配管用ユニバーサルブランチティー継手。【特長】・...
詳細情報を確認する- 接続種類
- ねじ⇔ねじ 分岐接続
- ねじの呼び
- M5
- ねじの種類
- M
- ねじ・ねじ分岐形状
- ユニバーサルブランチティー
- 材質
- 黄銅
- 表面処理
- ニッケルめっき
- ねじ ピッチ (mm)
- 0.8
URTFの仕様・寸法情報
接続種類
ねじ⇔ねじ 分岐接続
ねじの呼び
M5
ねじの種類
M
ねじ・ねじ分岐形状
[ユニバーサルティ] ユニバーサルブランチティー
材質
黄銅
表面処理
ニッケルめっき
NCU仕様
なし
ねじ ピッチ(mm)
0.8

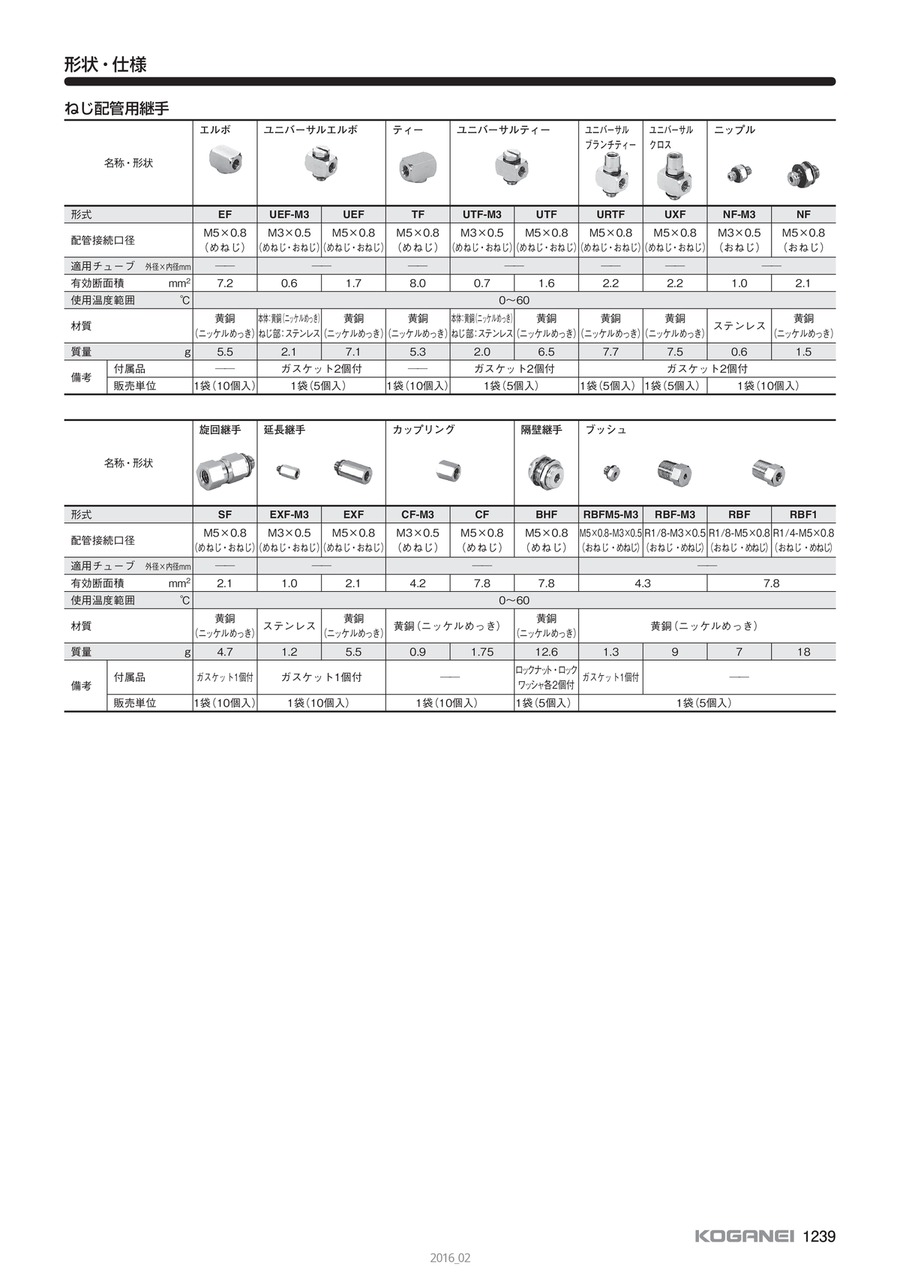

商品情報
製品仕様
| 名称・形状 | ユニバーサルブランチティー |
|---|---|
| 形式 | URTF |
| 配管接続口径 | M5×0.8（めねじ・おねじ） |
| 適用チューブ 外径×内径mm | - |
| 有効断面積 mm2 | 2.2 |
| 使用温度範囲 ℃ | 0～+60 |
| 材質 | 黄銅（ニッケルめっき） |
| 質量 g | 7.7 |
開発秘話
発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。
詳細情報
基本情報
小形機器に対する、小形継手ねじ配管用ユニバーサルブランチティー継手。
【特長】
・各種の小形機器に対応する､小形継手シリーズ
・小形ながら豊富なバリエーションを誇っている
・専用のチューブも準備
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ねじ配管用TAC継手 ユニバーサルブランチティー URTFの型番URTFのページです。
型番URTFに関する仕様情報を記載しております。
ねじ配管用TAC継手 ユニバーサルブランチティー URTFのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q推奨チューブはありますか。
A
TAC継手専用ナイロンチューブ･ウレタンチューブを推奨致します。
Qねじの締め付け力は？
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。
