コガネイ

無接点センサスイッチ ZE155シリーズ

無接点センサスイッチ ZE155シリーズ ZE155B
  • 負荷電圧範囲①
    DC4.5～28V
  • 負荷電流範囲①
    DC40mA以下

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番:

ZE155B
解除
数量：
－閉じる

ZE155Bの仕様・寸法情報

種類
本体
センサ種類
無接点
配線方式
3線式
リード線長さ(mm)
3000
負荷電圧範囲①
DC4.5～28V
負荷電流範囲①
DC40mA以下

商品情報

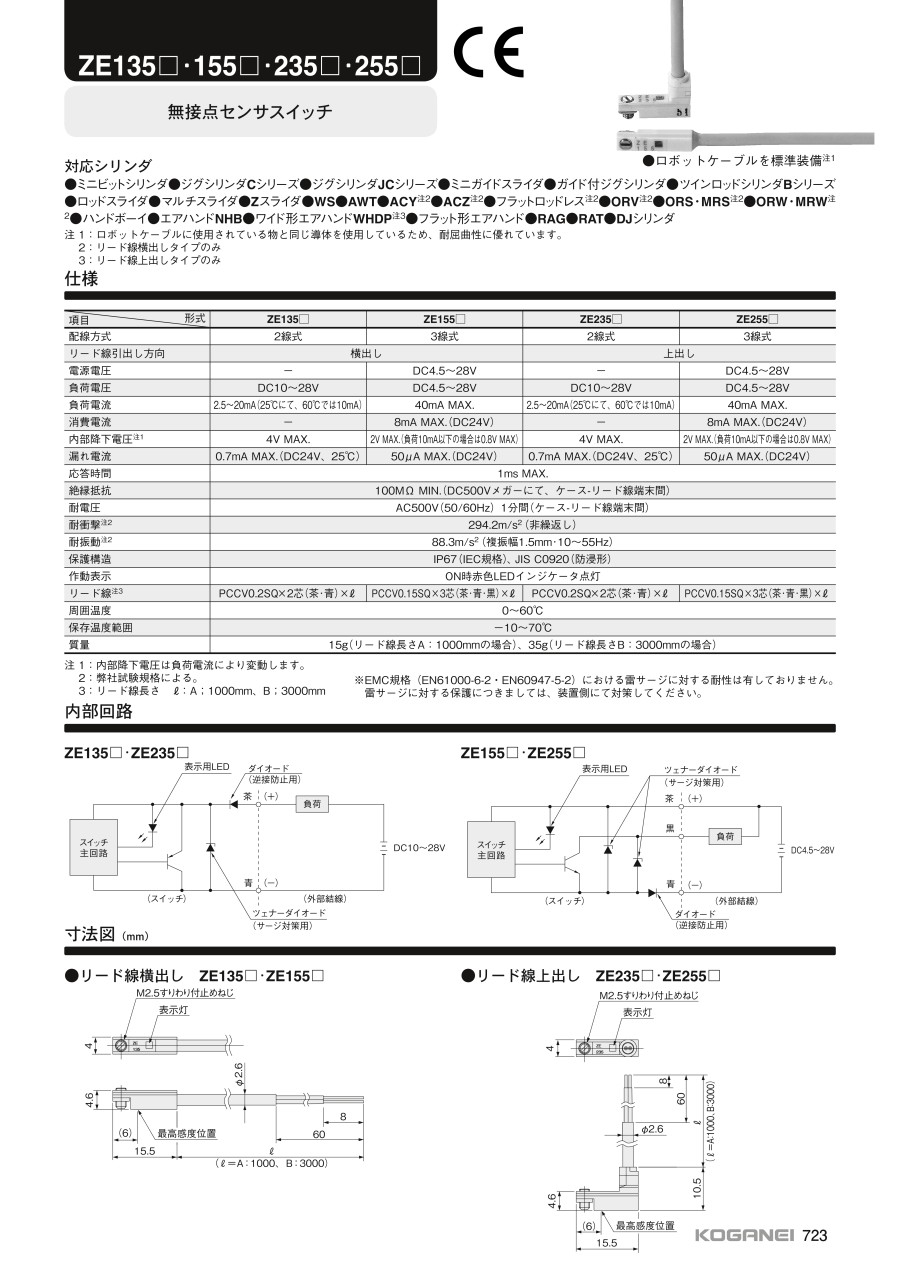

外形図

ZE155の寸法図（mm）※リード線下出し

※リード線横出し

製品仕様

ZE155の外観

ZE155の外観

ZE155の内部回路

ZE155の内部回路

対応シリンダ

  • ミニビットシリンダ
  • ジグシリンダCシリーズ
  • ジグシリンダJCシリーズ
  • ミニガイドスライダ
  • ガイド付ジグシリンダ
  • ツインロッドシリンダBシリーズ
  • ロッドスライダ
  • マルチスライダ
  • Zスライダ
  • WS
  • AWT
  • ACY（注2）
  • ACZ（注2）
  • フラットロッドレス（注2）
  • ORV（注2）
  • ORS・MRS（注2）
  • ORW・MRW（注2）
  • ハンドボーイ
  • エアハンドNHB
  • ワイド形エアハンドWHDP（注3）
  • フラット形エアハンド
  • RAG
  • RAT
  • DJシリンダ

注1：ロボットケーブルに使用されているものと同じ導体を使用しているため、耐屈曲性に優れている。
注2：リード線横出しタイプのみ
注3：リード線上出しタイプのみ

項目型番
ZE155□
配線方式3線式
リード線引出し方向横出し
電源電圧DC4.5～28V
負荷電圧DC4.5～28V
負荷電流40mA MAX.
消費電流8mA MAX.（DC24V）
内部降下電圧注12V MAX.（負荷10mA以下の場合は0.8V MAX）
漏れ電流50μA MAX.（DC24V）
応答時間1ms MAX.
絶縁抵抗100MΩ MIN.（DV500V メガーにて、ケース・リード線端未間）
耐電圧AC500V（50 60Hz） 1分間（ケース・リード線端未間）
耐衝撃注2294.2m s2（非繰返し）
耐振動注288.3m s2（複振幅1.5mm・10～55Hz）
保護構造IP67（IEC規格）、JIS CO920（防浸形）
作動表示ON時赤色LEDインジケータ点灯
リード線注3PCCVO.15SQ×3芯（茶・青・黒）×
周囲温度0～60℃
保存温度範囲－10～＋70℃
質量15g（リード線長さA：1,000mmの場合）、35g（リード線長さB：3,000mmの場合）

注1：内部下降電圧は負荷電流により変動
注2：当社試験規格による
注3：リードの長さ（A：1,000mm、B：3,000mm）

開発秘話



エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。

型番リスト

表示件数
  • 1
    • 型番
    ZE155B

    種類

    センサ種類

    配線方式

    リード線長さ

    (mm)

    		最小発注数量
    本体
    無接点
    3線式
    3000
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,731円
    ( 4,104円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コガネイ エアシリンダに最適な三線式の無接点センサスイッチ。
    【特長】
    ・無接点三線式、負荷電圧（負荷電流）：DC4.5～28V（40mA.MAX）。
    【用途】
    ・あらゆる業界の空気圧機器や生産ラインに対応。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    無接点センサスイッチ ZE155シリーズの型番ZE155Bのページです。 型番ZE155Bに関する仕様情報を記載しております。
    無接点センサスイッチ ZE155シリーズのレビュー
    4.6平均満足度：4.63件のレビュー
    現行シリンダの補修
    5
    満足度：5.02019/04/08
    納期も早く非常に助かりました。次回のも購入したいと思います。
    2人が参考にしています。
    シリンダー用センサー
    4
    満足度：4.02021/01/31
    シリンダー用のセンサーが必要になり、このセンサーを選び購入しました。何も問題はないです。
    0人が参考にしています。
    装置の一部
    5
    満足度：5.02020/01/07
    急な設計変更により必要となりましたが、納期が早く助かりました。 動作も問題なし。
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Qセンサスイッチ接続の注意点は？
    A
    必ず負荷（PLC、リレー回路等）に接続して電源に接続してください。直接電源に接続すると過電流等が流れセンサスイッチが壊れます。
