センサスイッチ 無接点タイプ・有接点タイプ ZCシリーズ
- 通常単価(税別)
- 2,830円～3,174円
- 税込単価
- 3,113円～3,491円
コガネイ エアシリンダに最適な二線式の無接点センサスイッチ。【特長】・対応シリ...
詳細情報を確認する- 種類
- 本体
- リード線長さ (mm)
- 1000
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
寸法図
ZC630/ZC653
ZC605
製品仕様
ZC630
内部回路図
ZC653
内部回路図
ZC605
内部回路図
| 項目 | 形式 | ||
|---|---|---|---|
| ZC630 | ZC653 | ZC605 | |
| 配線方式 | 2線式 | 3線式 | 2線式 |
| 電源電圧 | - | DC4.5〜28V | - |
| 負荷電圧 | DC10〜28V | DC4.5〜28V | DC10〜28V |
| 負荷電流 | 4〜50mA | 100mA MAX.（DC24Vにて） | DC5〜40mA |
| 消費電流 | - | 10mA MAX.（DC24Vにて） | - |
| 内部降下電圧注1 | 3.5V MAX. | 0.5V MAX.（負荷電流50mA時） | 2.1V MAX.（負荷電流40mA時） |
| 漏れ電流 | 1mA MAX.（DC24Vにて） | 50μA MAX.（DC24Vにて） | 0mA |
| 応答時間 | 1ms MAX. | ||
| 絶縁抵抗 | 100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間） | ||
| 耐電圧 | AC500V（50/60Hz）1分間（ケース-リード線端末間） | AC1000V（50/60Hz）1分間（ケース-リード線端末間） | |
| 耐衝撃注2 | 294.2m/s2（非繰返し） | ||
| 耐振動注2 | 88.3m/s2（複振幅1.5mm･10〜55Hz） | 88.3m/s2（複振幅1.5mm･10〜55Hz）共振周波数2750±250Hz | |
| 保護構造 | IP67（IEC規格）、JIS C0920（防浸形） | ||
| 作動表示 | ON時赤色LEDインジケータ点灯 | ||
| リード線注3 | PVC 0.2SQ×2芯× | PVC 0.2SQ×3芯× | PCCV 0.2SQ×2芯× |
| 周囲温度 | 0〜60℃ | ||
| 保存温度範囲 | -10〜70℃ | ||
| 質量 | 20g（リード線長さA：1000mmの場合） | ||
注1：内部下降電圧は負荷電流により変動
注2：コガネイ社試験規格による
注3：リードの長さ（A：1,000mm、B：3,000mm）
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。
詳細情報
基本情報
コガネイ エアシリンダに最適な二線式の無接点センサスイッチ。
【特長】

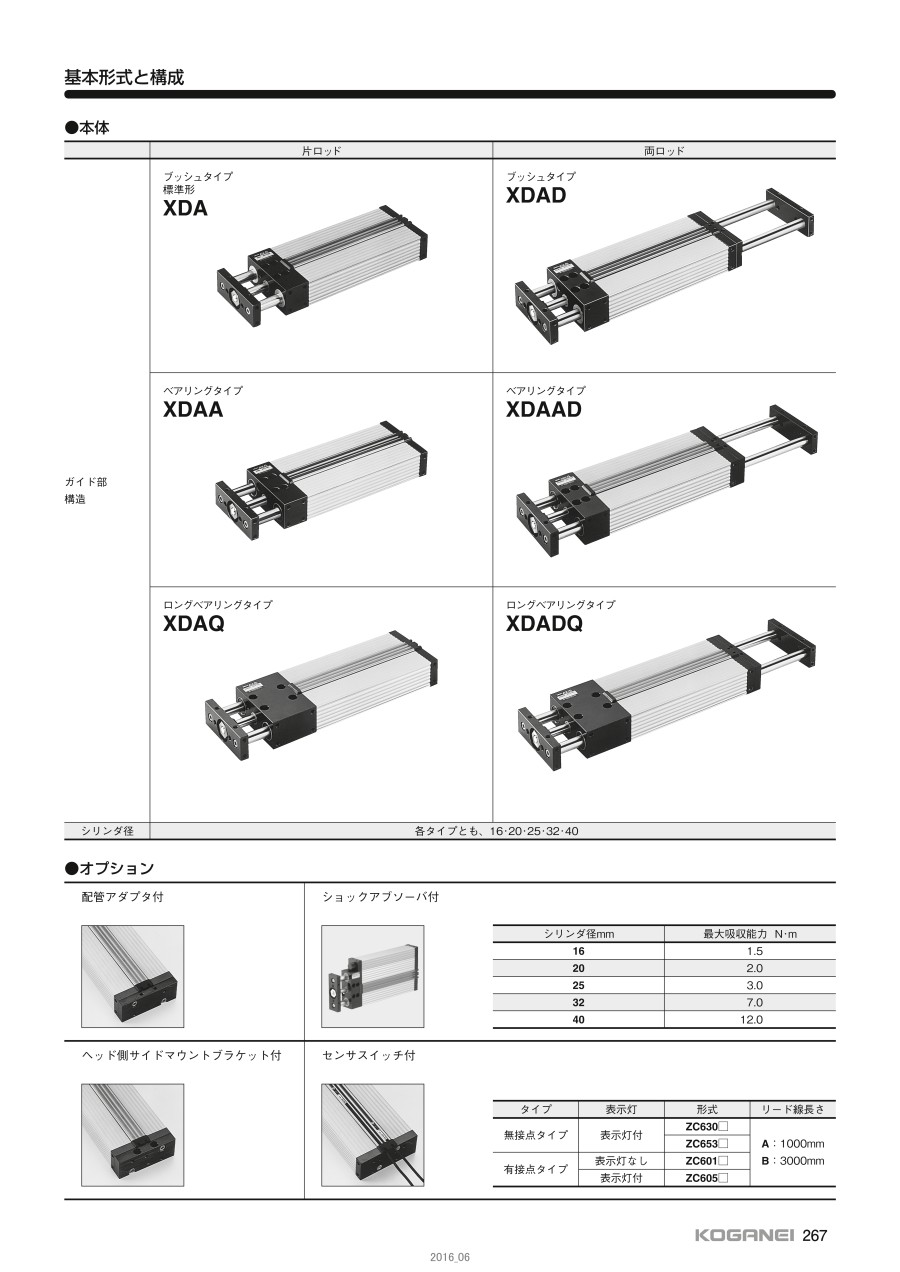

・対応シリンダ：アクシスシリンダ
・無接点二線式、負荷電圧：DC10～28V（ZC630）
・無接点三線式、負荷電圧：DC4.5～28V（ZC653）
・有接点二線式、負荷電圧：DC10～28V（ZC605）
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
