調質機器 FRZシリーズ 一体形圧力計
- 通常単価(税別)
- 1,682円～1,973円
- 税込単価
- 1,850円～2,170円
ドレン除去機能を廃止して取り付け姿勢が自由なFRLユニット。【特長】・新世代フ...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
- 使用環境
- 空気動工具 / 計測機器 / 食品・医薬品 / 乾燥室 / 発塵防止
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

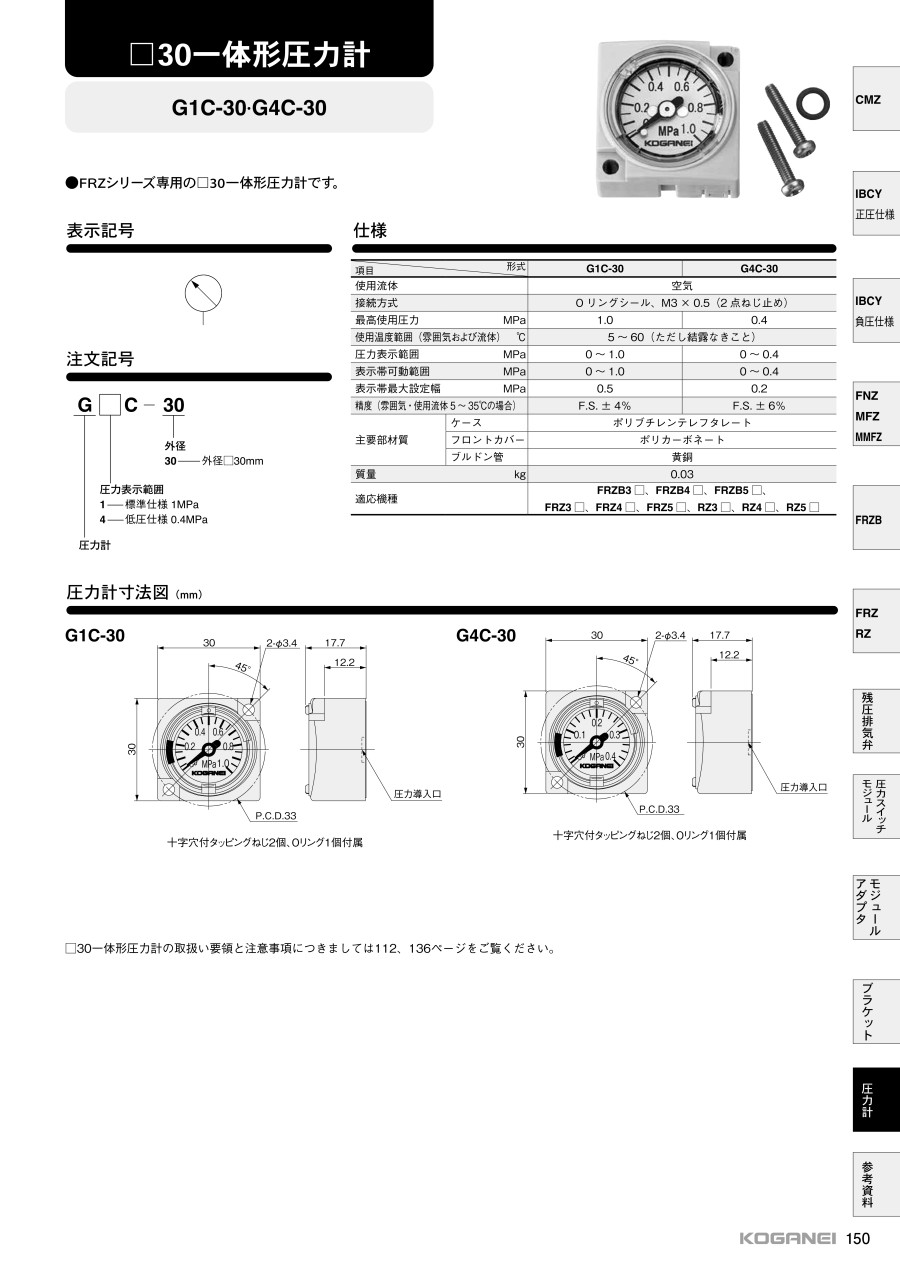

外形図
G1C-30の寸法図
G4C-30の寸法図
製品仕様
外観
| 項目 | 形式 | ||
|---|---|---|---|
| G1C-30 | G4C-30 | ||
| 使用流体 | 空気 | ||
| 接続方式 | Oリングシール、M3×0.5（2点ねじ止め） | ||
| 最高使用圧力MPa | 1.0 | 0.4 | |
| 使用温度範囲（雰囲気および使用流体）℃ | +5～+60（ただし結露なきこと） | ||
| 圧力表示範囲MPa | 0～1.0 | 0～0.4 | |
| 表示帯可動範囲MPa | 0～1.0 | 0～0.4 | |
| 表示帯最大設定幅MPa | 0.5 | 0.2 | |
| 精度（雰囲気・使用流体+5～+35℃の場合） | F.S.±4% | F.S.±6% | |
| 主要部材質 | ケース | ポリブチレンテレフタレート | |
| フロントカバー | ポリカーボネート | ||
| ブルドン管 | 黄銅 | ||
| 質量kg | 0.03 | ||
| 適応機種 | FRZ3□、FRZ4□、FRZ5□、RZ3□、RZ4□、RZ5□ | ||
| 付属品 | 十字穴付タッピングねじ2個、Oリング1個 | ||
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ドレン除去機能を廃止して取り付け姿勢が自由なFRLユニット。
【特長】
・新世代フィルタレギュレータ。
・水滴・ドレン除去完了後のラインに最適。
・ドレン除去機能を廃止して取り付け姿勢が自由。ボウルの脱着も容易。
・流量特性向上による小形化（短い面間寸法を実現）。
・ハンドルの操作性が向上。
・30角の一体形圧力計や各種圧力計、圧力スイッチに対応。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
