コガネイ

調質機器FRZシリーズ圧力スイッチモジュール

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 5,178円～6,329円

税込単価: 5,696円～6,962円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

FRZ・FRZBシリーズ用圧力スイッチモジュール。【特長】・接続金具と一体形の...

レギュレータユニット組合せ
その他関連部品
最高使用圧力 (MPa)
1
使用環境
空気動工具 / 計測機器 / 食品・医薬品 / 乾燥室 / 発塵防止

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
FRZシリーズFRZ3、及びRZ3には組付けできません。

選定サポート情報：フィルタ

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

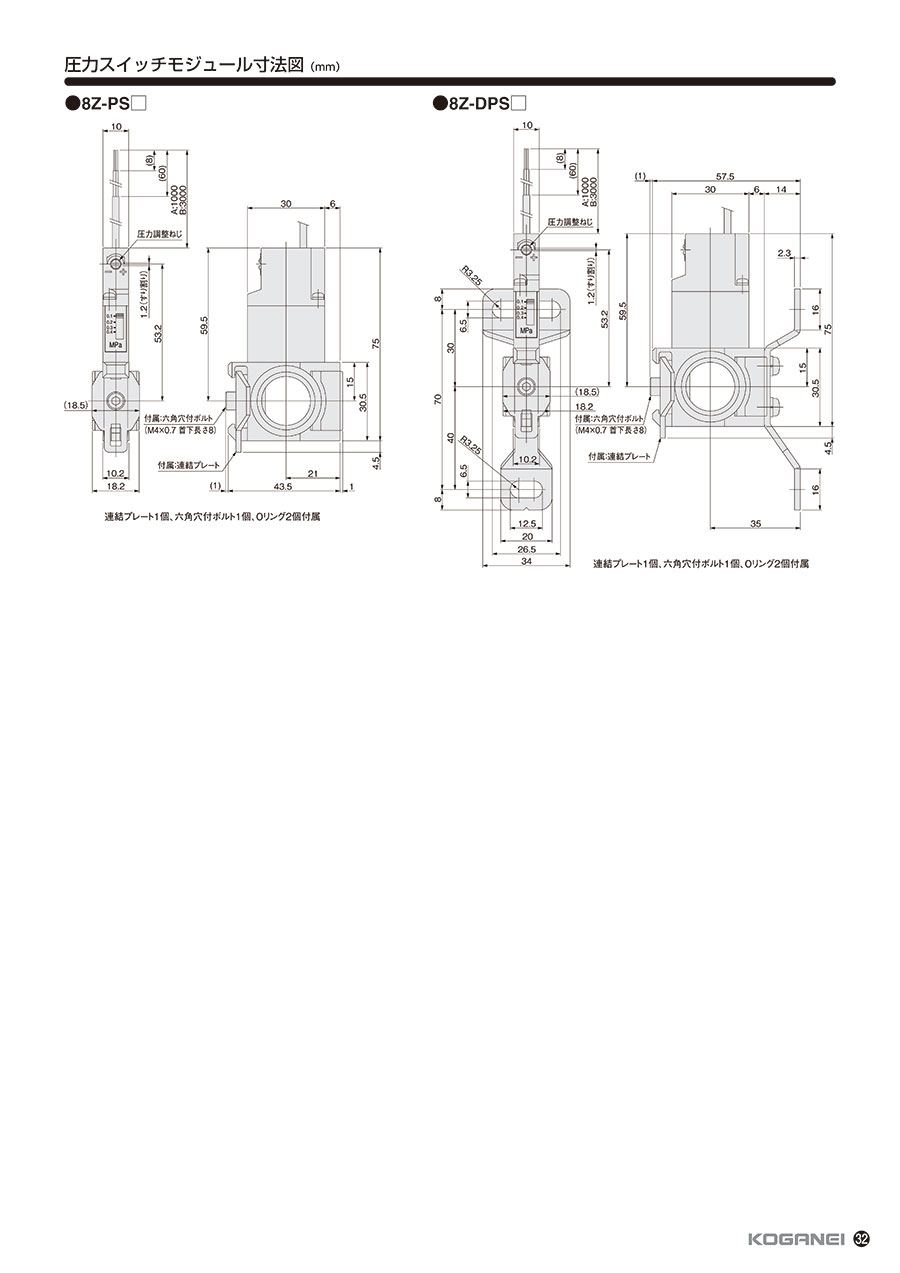

外形図

8Z-PSの寸法図

8Z-DPSの寸法図

製品仕様

8Z-PS

圧力スイッチモジュール

使用流体空気
接続方式 FRZシリーズモジュール取り付け専用
最高使用圧力 1.0MPa
保証耐圧力 1.5MPa
使用温度範囲（雰囲気および使用流体） +5～+60℃ ※ただし結露なきこと
設定圧力範囲 0.1～0.4MPa
応差 0.08MPa以下
接点方式有接点 a接点（NO）
質量 60g（リード線長さ A1,000mmの場合）
連結プレート1個、六角穴付きボルト1個、Oリング2個付属

8Z-DPS

圧力スイッチモジュール（ブラケット付き）

使用流体空気
接続方式 FRZシリーズモジュール取り付け専用
最高使用圧力 1.0MPa
保証耐圧力 1.5MPa
使用温度範囲（雰囲気および使用流体） +5～+60℃ ※ただし結露なきこと
設定圧力範囲 0.1～0.4MPa
応差 0.08MPa以下
接点方式有接点 a接点（NO）
質量 85g（リード線長さ A1,000mmの場合）
連結プレート1個、六角穴付きボルト1個、Oリング2個付属

製品仕様

配線方式 2線式
負荷電圧 DC5～28V、AC85～115V
負荷電流 DC40mA MAX.、AC20mA MAX.
内部降下電流 0.1V MAX.（負荷電流DC40mA時）※負荷電流により変動
漏れ電流 0mA
応答時間 1ms MAX.
絶縁抵抗 100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間）
耐電圧 AC1,500V（50/60Hz）1分間（ケース-リード線端末間）
耐衝撃 294m/s²（非繰り返し）
耐振動 88.3m/s²（複振幅1.5mm・10～55Hz）共振周波数2750±250Hz
リード線 PCCV0.2SQ×2芯（茶・青）×l（A 1,000mm、B 3,000mm）

商品特長詳細

モジュール取り付け専用の圧力スイッチ

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ブラケット

リード線長さ

(mm)

最小発注数量

あり	1000	1個
あり	3000	1個
なし	1000	1個
なし	3000	1個

通常単価(税別) (税込単価)	通常出荷日

5,955円 ( 6,551円 )	7日目
5,747円 ( 6,322円 )	7日目
6,329円 ( 6,962円 )	在庫品1日目当日出荷可能
5,178円 ( 5,696円 )	7日目

詳細情報

基本情報

基本情報

FRZ・FRZBシリーズ用圧力スイッチモジュール。
【特長】
・接続金具と一体形のコンパクトな圧力スイッチで、ラインの圧力検出が容易。
・設定圧力の調節は正面から操作可能。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
FRZシリーズFRZ3、及びRZ3には組付けできません。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
ＦＲＬに装着可能なクイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

調質機器FRZシリーズ圧力スイッチモジュールのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q全てのサイズに取り付きますか。

ボディサイズ30シリーズには組付けできません。
