調質機器FRZシリーズ 残圧排気弁 50VZ
- 通常単価(税別)
- 4,505円～5,525円
- 税込単価
- 4,956円～6,078円
圧縮空気配管二次側の残圧を排気する残圧弁。【特長】・3ポート弁により、ライン中...
詳細情報を確認する- レギュレータユニット組合せ
- その他関連部品
- 最高使用圧力 (MPa)
- 1
- 使用環境
- 空気動工具 / 計測機器 / 食品・医薬品 / 乾燥室 / 発塵防止
- 配管接続口径3（R)
- 3/8
- ポジション数
- 2
- ポート数
- 3
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

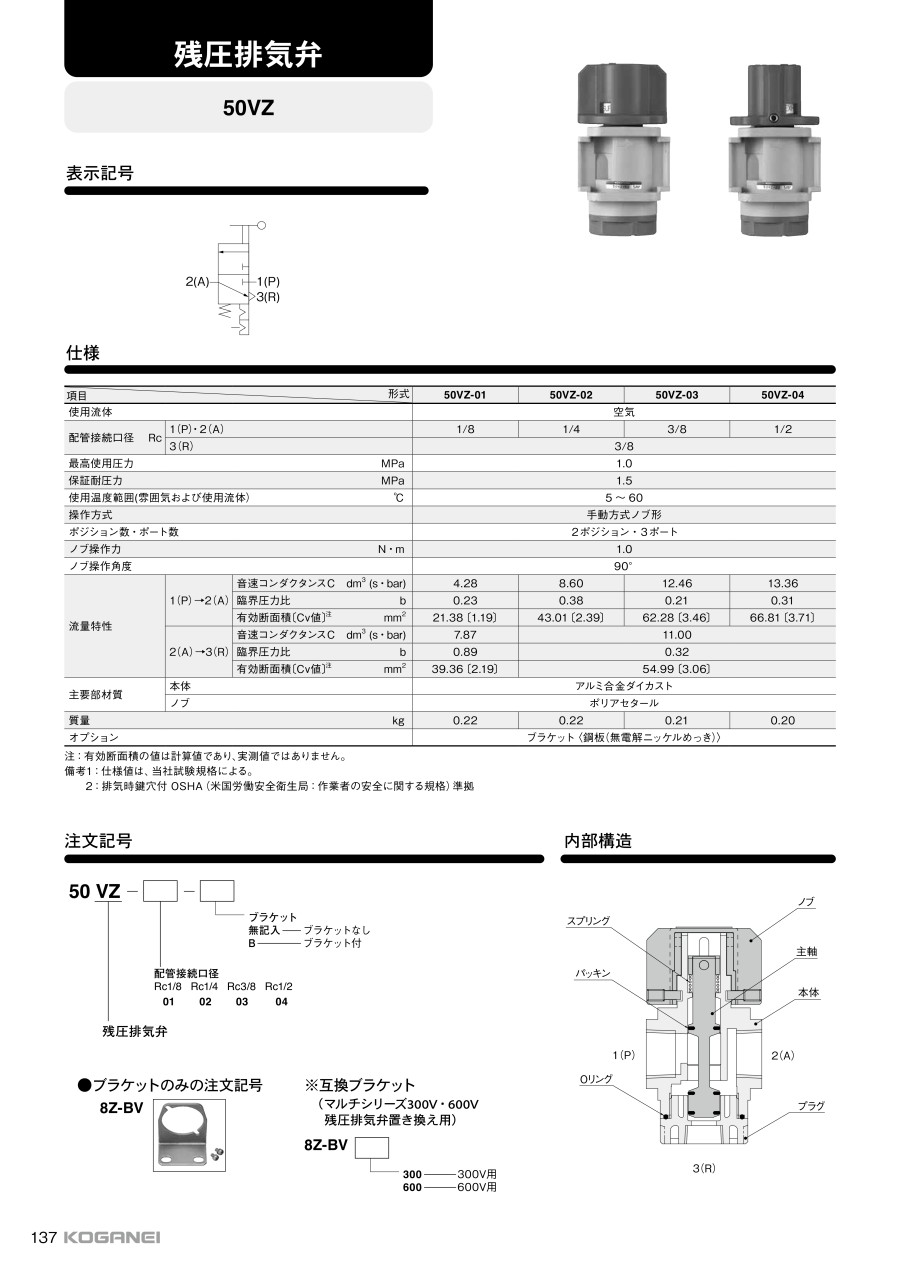

外形図
50VZの表示記号
製品仕様
50VZの外観
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| 50VZ-01 | 50VZ-02 | 50VZ-03 | 50VZ-04 | |||
| 使用流体 | 空気 | |||||
| 配管接続口径Rc | 1(P)・2(A) | 1/8 | 1/4 | 3/8 | 1/2 | |
| 3(R) | 3/8 | |||||
| 最高使用圧力 MPa | 1.0 | |||||
| 保証耐圧力 MPa | 1.5 | |||||
| 使用温度範囲(雰囲気および使用流体) ℃ | 5～60 | |||||
| 操作方式 | 手動方式ノブ形 | |||||
| ポジション数・ポート数 | 2ポジション・3ポート | |||||
| ノブ操作力 N・m | 1.0 | |||||
| ノブ操作角度 | 90° | |||||
| 流量特性 | 1(P)→2(A) | 音速コンダクタンス Cdm3(s・bar) | 4.28 | 8.60 | 12.46 | 13.36 |
| 臨界圧力比 b | 0.23 | 0.38 | 0.21 | 0.31 | ||
| 有効断面積〔Cv値〕注mm2 | 21.38〔1.19〕 | 43.01〔2.39〕 | 62.28〔3.46〕 | 66.81〔3.71〕 | ||
| 2(A)→3(R) | 音速コンダクタンス Cdm3(s・bar) | 7.87 | 11.00 | |||
| 臨界圧力比 b | 0.89 | 0.32 | ||||
| 有効断面積〔Cv値〕注mm2 | 39.36〔2.19〕 | 54.99〔3.06〕 | ||||
| 主要部材質 | 本体 | アルミ合金ダイカスト | ||||
| ノブ | ポリアセタール | |||||
| 質量 kg | 0.22 | 0.22 | 0.21 | 0.20 | ||
| オプション | ブラケット〈鋼板（無電解ニッケルめっき）〉 | |||||
注1 有効断面積の値は計算値であり、実測値ではない。
備考1 仕様値は当社試験規格による。
備考2 排気時鍵穴付OSHA（米国労働安全衛生局 : 作業者の安全に関する規格）準拠
給気流量
50VZ - 01
50VZ - 02
50VZ - 03
50VZ - 04
排気流量
50VZ - 01
50VZ - 02、03、04
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、
厳しい検査を経て商品開発した製品です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,147円 ( 5,662円 ) | 在庫品1日目当日出荷可能 |
4,705円 ( 5,176円 ) | 10日目 |
5,394円 ( 5,933円 ) | 在庫品1日目当日出荷可能 |
5,525円 ( 6,078円 ) | 在庫品1日目当日出荷可能 |
5,147円 ( 5,662円 ) | 在庫品1日目当日出荷可能 |
5,525円 ( 6,078円 ) | 在庫品1日目当日出荷可能 |
4,505円 ( 4,956円 ) | 在庫品1日目当日出荷可能 |
5,023円 ( 5,525円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
圧縮空気配管二次側の残圧を排気する残圧弁。
【特長】
・3ポート弁により、ライン中の圧力を排気可能。
・残圧排気状態で、鍵がかけられる（鍵穴付）構造により安全性を向上。
・操作ハンドルは視認性の良い赤色ハンドルを採用。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
