クリーンルーム対応プレインベア 樹脂タイプPVPシリーズ

クリーンルーム対応プレインベア PVPシリーズの仕様

クリーンルームで使用するプレインベアは、ガラス基板などの製造工程における、様々な使用環境（耐磨耗・耐熱・静電防止・真空環境など）によってその材質や洗浄レベルを変える必要性がある。
エイテックでは、クリーンブース内、クリーンベンチにて組み立てから梱包までを行っている。パーツ単位では、脱脂・専用クリーナーを使用しての純水洗浄を行い、ボールの加工時に表面に付着した樹脂粉も極限まで除去している。

洗浄・組立フローチャート

1,1・・・品名・数量確認・抜き取りによる寸法チェック/バリ取り作業。
2・・・超音波洗浄機の洗浄時間・水温（42℃）の設定を行う/5分間の脱気運転。
3,2・・・専用クリーナによる洗浄（樹脂 : 中性洗浄剤・ステンレス : パラフィン系洗浄剤）。
4,3・・・専用クリーナによる洗浄（樹脂 : 中性洗浄剤・ステンレス : パラフィン系洗浄剤）/5分間の脱気運転。
5・・・純水によるリンス洗浄。
6,4・・・温風循環式乾燥機使用。
7,5・・・抜き取りによる目視チェック/脱脂の確認。
9,7・・・ガラスを使用して全数検査/目視検査での走行・軌跡の有無のチェック。
10,8・・・全数チェック。

樹脂の特性

PVP20Bseriesの走行発塵・耐久走行データ

試験仕様。

クリーンボックス内環境。

PVP20BJ-JJ 走行発塵データ。

PVP20BU-JJ 耐久走行データ。

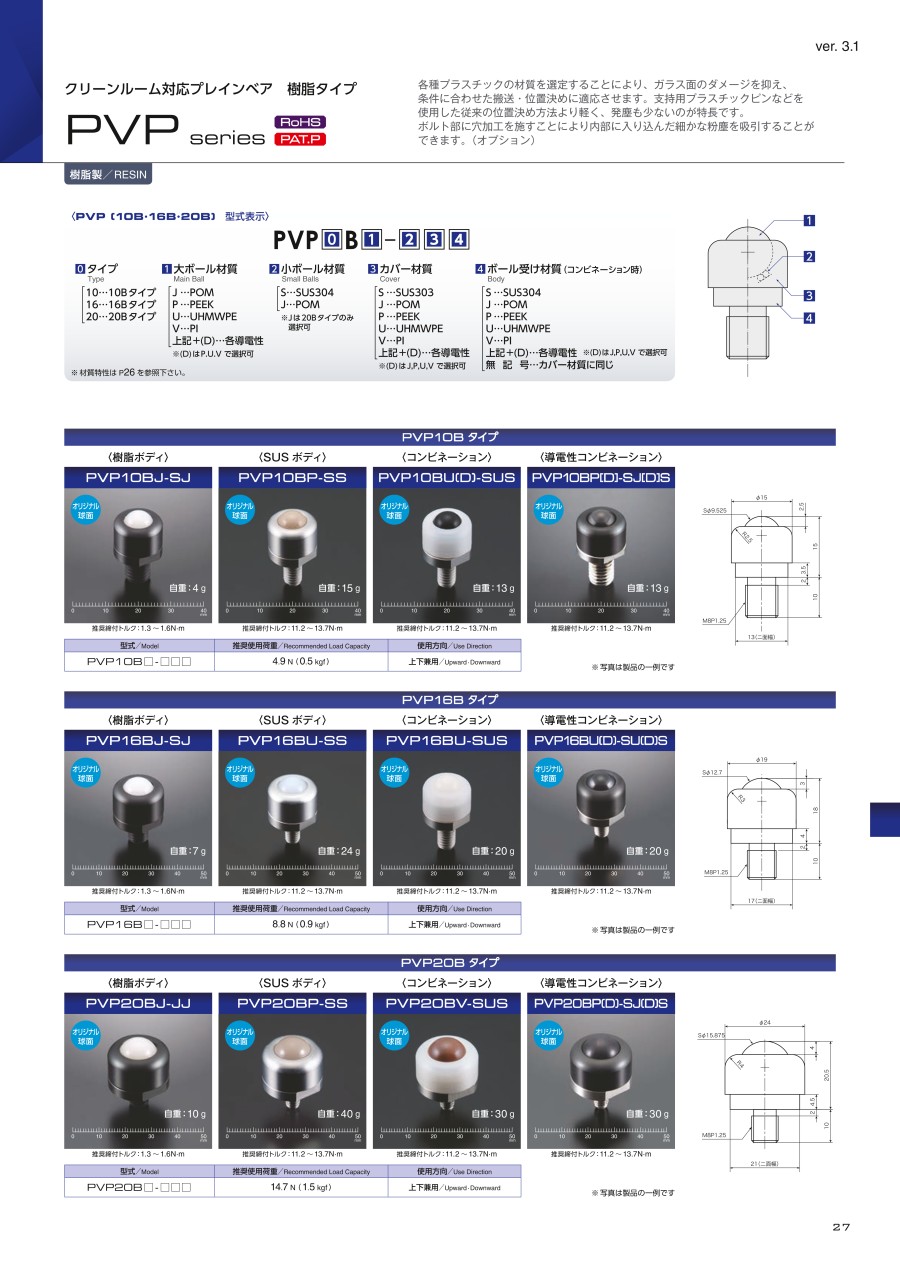

PVPseriesの仕様

型式表示。

型式表示と連携。

PVP10Bタイプの仕様

PVP10BJ-SJ。

PVP10BP-SS。

PVP10BU(D)-SUS。

PVP10BP(D)-SJ(D)S。

PVP10Bタイプの寸法図。

PVP16Bタイプの仕様

PVP16BJ-SJ。

PVP16BU-SS。

PVP16BU-SUS。

PVP16BU(D)-SU(D)S。

PVP16Bタイプの寸法図。

PVP20Bタイプの仕様

PVP20BJ-JJ。

PVP20BP-SS。

PVP20BV-SUS。

PVP20BP(D)-SJ(D)S。

PVP20Bタイプの寸法図。

使用例

使用例1：ガラス基板の直接搬送及び位置決め

自動化ラインや加工機等の精密部品等のワーク搬送に最適です。

使用例2：クリーンルーム内のワーク搬送

クリーンルーム対応プレインベアで精密部品のガラス基板や半導体部品の搬送並びに位置決めを行うのに適しています。

プレインベア選定方法

プレインベア本体の寸法公差や、取付面の状態によりプレインベア全てに均等に荷重がかからない可能性があります。
そのため、クリーンルーム対応プレインベア PVP series では、
『ワーク重量×2≦プレインベア推奨使用荷重×ワーク底面にあるプレインベア個数』
を目安にプレインベアをお選びください。

選定例
ワーク重量10kg PVP10BP-SS 選定時は、『10×2≦0.5kgf×40個』が
目安となります。

開発秘話
