エア駆動式プレインベアリフター PVL-Tシリーズ T溝挿入タイプ
- 数量スライド割引
- 通常単価(税別)
- 55,042円～242,560円
- 税込単価
- 60,546円～266,816円
搬送物をテーブル面から持ち上げ、360°自由方向に移動位置決めできる省力化機器...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
商品情報

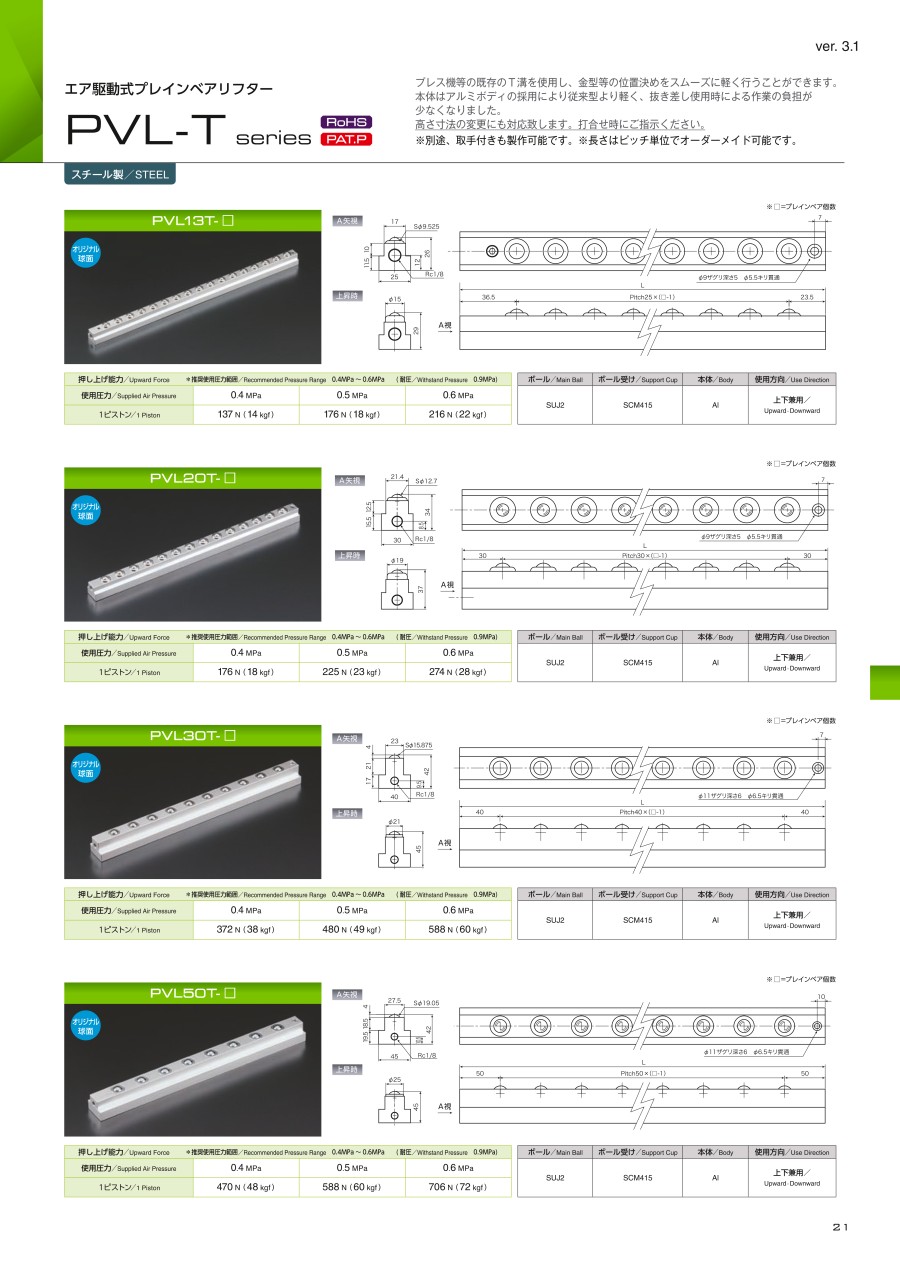

PVL - Tシリーズの仕様
PVL13T-☐の外観
PVL13T-☐の寸法図
| 型式 Model | 押し上げ能力 Upward Force *推奨使用圧力範囲 Recommended Pressure Range 0.4MPa～0.6MPa (耐圧 Withstand Pressure 0.9MPa) | ボール Main Ball | ボール受け Support Cup | 本体 Body | 使用方向 Use Direction | |||
|---|---|---|---|---|---|---|---|---|
| 使用圧力 Supplied Air Pressure | 0.4MPa | 0.5MPa | 0.6MPa | |||||
| PVL13T-□ | 1ピストン 1 Piston | 137N(14kgf) | 176N(18kgf) | 216N(22kgf) | SUJ2 | SCM415 | Al | 上下兼用 Upward·Downward |
詳細情報
基本情報
搬送物をテーブル面から持ち上げ、360°自由方向に移動位置決めできる省力化機器。
【特長】
・プレス機等の既存のT溝を使用し、金型等の位置決めをスムーズに軽く行うことができます
・本体はアルミボディの採用により従来型より軽く、抜き差し使用時による作業の負担が少なくなりました
【用途】
・プレス金属の位置決め
・金型ワーク搬送、収納
・ワークの方向転換
・ワークの位置決め
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
