エア駆動式プレインベアリフター PVL-Sシリーズストレートタイプ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 38,320円～184,388円特別価格

税込単価: 42,152円～202,827円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エイテック

通常出荷日：在庫品1日目

360°自由方向に移動位置決めできるプレインベア。【特長】・豊富なバリエーショ...

種類
エア駆動式
形状
ユニット
本体材質
アルミ
大ボール材質
SUJ2
本体材質詳細［ボール受け］
SCM415
小ボール(内部ボール)材質
SUJ2

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ゴミ排出タイプのボールローラ　プレインベア

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

豊富なバリエーションで防錆・防塵・耐熱・消音などに対応可能

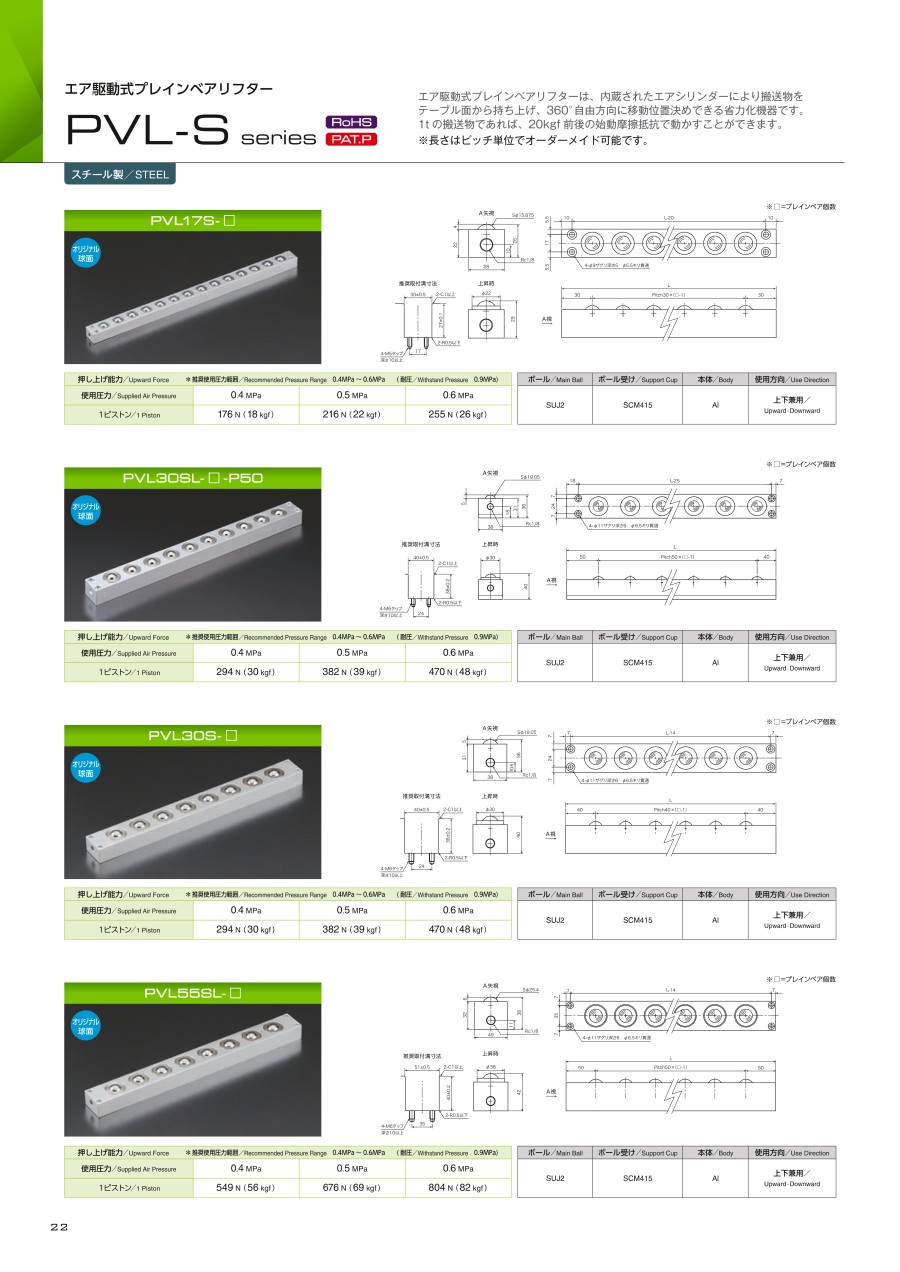

PVL17S-☐の外観

PVL17S-☐の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL17S-☐	1ピストン 1 Piston	176N(18kgf)	216N(22kgf)	255N(26kgf)	SUJ2	SCM415	Al	上下兼用 Upward·Downward

PVL30S-☐の外観

PVL30S-☐の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL30S-☐	1ピストン 1 Piston	294N(30kgf)	382N(39kgf)	470N(48kgf)	SUJ2	SCM415	Al	上下兼用 Upward·Downward

PVL55S-☐の外観

PVL55S-☐の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL55S-☐	1ピストン 1 Piston	549N(56kgf)	676N(69kgf)	804N(82kgf)	SUJ2	SCM415	Al	上下兼用 Upward·Downward

PVL30SL-☐-P50の外観

PVL30SL-☐-P50の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL30SL-☐-P50	1ピストン 1 Piston	294N(30kgf)	382N(39kgf)	470N(48kgf)	SUJ2	SCM415	Al	上下兼用 Upward·Downward

PVL55SL-☐の外観

PVL55SL-☐の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL55SL-☐	1ピストン 1 Piston	549N(56kgf)	676N(69kgf)	804N(82kgf)	SUJ2	SCM415	Al	上下兼用Upward·Downward

PVL55SW-☐の外観

PVL55SW-☐の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL55SW-☐	1ピストン 1 Piston	1,098N(112kgf)	1,352N(138kgf)	1,608N(164kgf)	SUJ2	SCM415	Al	上下兼用 Upward·Downward

PVL55SH-☐の外観

PVL55SH-☐の寸法図

型式 Model	押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa (耐圧Withstand Pressure 0.9MPa)				ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
型式 Model	使用圧力 Supplied Air Pressure	0.4MPa	0.5MPa	0.6MPa	ボール Main Ball	ボール受け Support Cup	本体 Body	使用方向 Use Direction
PVL55SH-☐	1ピストン 1 Piston	549N(56kgf)	676N(69kgf)	804N(82kgf)	SUJ2	SCM415	Al	上向き Upward

使用例

使用例1：金型・治具等の位置決め

重量物や金型の位置決めをPVL-Sを使用することにより、エアーの力でプレインベアを浮上させ簡単にワークを移動させることができます。

プレインベアリフターを使った労働環境改善のメリット

金型など重量物の搬送は、危険であると同時に大変な手間がかかります。
そこで、プレインベアリフターを重量物の下に設置しエアーのON/OFFを切り替えることにより、重量物が昇降し少ない人数で短時間のうちに正確な位置決めや搬送作業が可能です。
油圧リフターに比べ、専門知識や機器・配管工事も不要ですので、安全に作業も行えます。
プレインベアリフターは様々な業界での物流・搬送の合理化・省力化・安全性の向上、さらには、全体的なコストダウンを実現致します。
簡単な取り付け工事で金型交換、金型のセッティングが短時間で安全に行えます。

エアー駆動式プレインベアリフターとは

主にプレス機のボルスター溝に本体を差し込み、エアーの力でプレインベアを浮上させ、金型をボルスターから押し上げることによって、金型の位置決めをわずかな力（始動摩擦抵抗3/100以下）で行うことを可能にした省力化機器です。
位置決め後にエアーを切ることにより、金型の自重でプレインベアが沈み込み、ボルスターに着座します。

エアー駆動式プレインベアリフターを使用することにより、従来非常に時間を要していた金型交換をスムーズに行うことができます。
油圧クランプユニットや引き出しレールとの連動も容易で、一般的な油圧ローラーと比較して金型を動かす上でより自由度が高く、壊れにくいことが特徴です。
本体形状は角溝・Ｔ溝タイプがあり、寸法変更にも対応可能です。

推奨回路図

上昇は空気圧で行い、下降はワークの自重で行います。
そのため下降時はシリンダー内の空気を開放する必要がございますので、3方口弁をご使用下さい。
なお、シリンダーを強制的に下降させる場合は、右下図のように真空発生装置をご使用下さい。

プレインベア選定方法

PVL-Sシリーズストレートタイプでは、
『ワーク重量≦ 1ピストンの押上能力×ワーク底面にあるプレインベア個数』
を目安にプレインベアリフタをお選びください。
※押上能力は、実測値です。

お客様の声

プレス機にPVL-Sを搭載したところ金型交換時間が短縮され、特に段取り替えの多い機械に効果があった。

開発秘話

PVLシリーズは業界唯一の上下兼用使用が可能な商品です。オリジナル球面構造により、重たいワークをより軽く動かす事が可能です。

型番リスト

表示件数

型番

負荷容量

(N)

ボール径

(φ)

負荷容量範囲

(N)

使用方向

全長 L

(mm)

ボールローラ数

(個)

ボールローラ負荷容量(１個当り)(0.5MPa時)

(N)

RoHS?

最小発注数量

1728	15.875	500.1～5000	上向き・下向き兼用	270	8	216	10	1個
3672	15.875	500.1～5000	上向き・下向き兼用	540	17	216	10	1個
4536	15.875	500.1～5000	上向き・下向き兼用	660	21	216	10	1個
2674	19.05	500.1～5000	上向き・下向き兼用	320	7	382	10	1個
3820	19.05	500.1～5000	上向き・下向き兼用	440	10	382	-	1個
4202	19.05	500.1～5000	上向き・下向き兼用	480	11	382	-	1個
4966	19.05	500.1～5000	上向き・下向き兼用	560	13	382	-	1個
5730	19.05	5000.1～10000	上向き・下向き兼用	640	15	382	-	1個
1910	19.05	500.1～5000	上向き・下向き兼用	290	5	382	10	1個
2292	19.05	500.1～5000	上向き・下向き兼用	340	6	382	-	1個
2674	19.05	500.1～5000	上向き・下向き兼用	390	7	382	-	1個
3438	19.05	500.1～5000	上向き・下向き兼用	490	9	382	-	1個
3820	19.05	500.1～5000	上向き・下向き兼用	540	10	382	10	1個
4584	19.05	500.1～5000	上向き・下向き兼用	640	12	382	-	1個
4966	19.05	500.1～5000	上向き・下向き兼用	690	13	382	-	1個
5348	19.05	5000.1～10000	上向き・下向き兼用	740	14	382	-	1個
5730	19.05	5000.1～10000	上向き・下向き兼用	790	15	382	10	1個
3380	25.4	500.1～5000	上向き・下向き兼用	288	5	676	-	1個
4056	25.4	500.1～5000	上向き・下向き兼用	338	6	676	-	1個
4732	25.4	500.1～5000	上向き・下向き兼用	388	7	676	-	1個
5408	25.4	5000.1～10000	上向き・下向き兼用	438	8	676	10	1個
6084	25.4	5000.1～10000	上向き・下向き兼用	488	9	676	-	1個
6760	25.4	5000.1～10000	上向き・下向き兼用	538	10	676	-	1個
7436	25.4	5000.1～10000	上向き・下向き兼用	588	11	676	-	1個
8112	25.4	5000.1～10000	上向き・下向き兼用	638	12	676	-	1個
8788	25.4	5000.1～10000	上向き・下向き兼用	688	13	676	-	1個
9464	25.4	5000.1～10000	上向き・下向き兼用	738	14	676	-	1個
3380	25.4	500.1～5000	上向き	300	5	676	-	1個
4056	25.4	500.1～5000	上向き	350	6	676	-	1個
4732	25.4	500.1～5000	上向き	400	7	676	-	1個
5408	25.4	5000.1～10000	上向き	450	8	676	-	1個
6084	25.4	5000.1～10000	上向き	500	9	676	-	1個
8788	25.4	5000.1～10000	上向き	700	13	676	10	1個
10140	25.4	10000.1～20000	上向き	800	15	676	10	1個
4056	25.4	500.1～5000	上向き・下向き兼用	350	6	676	-	1個
4732	25.4	500.1～5000	上向き・下向き兼用	400	7	676	10	1個
6760	25.4	5000.1～10000	上向き・下向き兼用	550	10	676	-	1個
7436	25.4	5000.1～10000	上向き・下向き兼用	600	11	676	-	1個
8788	25.4	5000.1～10000	上向き・下向き兼用	700	13	676	-	1個
10140	25.4	10000.1～20000	上向き・下向き兼用	800	15	676	-	1個
14872	25.4	10000.1～20000	上向き・下向き兼用	600	11	1352	10	1個

通常単価(税別) (税込単価)	通常出荷日

47,889円 ( 52,678円 )	18日目
64,850円 ( 71,335円 )	27日目
87,092円 ( 95,801円 )	27日目
43,553円 ( 47,908円 )	18日目
56,193円50,573円 ( 55,630円 )	18日目
61,060円 ( 67,166円 )	18日目
70,794円63,714円 ( 70,085円 )	18日目
81,413円73,271円 ( 80,598円 )	18日目
38,320円34,488円 ( 37,937円 )	6日目
44,756円 ( 49,232円 )	18日目
50,096円 ( 55,106円 )	18日目
59,899円53,909円 ( 59,300円 )	18日目
67,069円 ( 73,776円 )	6日目
79,899円71,909円 ( 79,100円 )	18日目
85,608円77,047円 ( 84,752円 )	27日目
89,705円80,734円 ( 88,807円 )	18日目
95,817円 ( 105,399円 )	12日目
55,984円50,385円 ( 55,424円 )	18日目
60,127円54,114円 ( 59,525円 )	18日目
67,757円60,981円 ( 67,079円 )	18日目
73,650円 ( 81,015円 )	32日目
78,809円70,928円 ( 78,021円 )	18日目
84,633円76,169円 ( 83,786円 )	18日目
89,609円80,648円 ( 88,713円 )	18日目
97,227円87,504円 ( 96,254円 )	18日目
100,133円90,119円 ( 99,131円 )	18日目
114,020円102,618円 ( 112,880円 )	18日目
79,216円71,294円 ( 78,423円 )	18日目
87,549円78,794円 ( 86,673円 )	18日目
95,897円86,307円 ( 94,938円 )	18日目
104,230円93,807円 ( 103,188円 )	18日目
112,578円101,320円 ( 111,452円 )	18日目
148,698円 ( 163,568円 )	51日目
170,939円 ( 188,033円 )	51日目
58,940円53,046円 ( 58,351円 )	18日目
63,833円 ( 70,216円 )	27日目
78,899円 ( 86,789円 )	18日目
79,546円71,591円 ( 78,750円 )	18日目
99,196円89,276円 ( 98,204円 )	18日目
115,993円104,393円 ( 114,832円 )	18日目
184,388円 ( 202,827円 )	32日目

詳細情報

基本情報

基本情報

360°自由方向に移動位置決めできるプレインベア。
【特長】
・豊富なバリエーションで防錆・防塵・耐熱・消音などに対応可能。
・内蔵のエアシリンダーで搬送物をテーブル面から持ち上げ、360°自由方向に移動位置決めできる省力化機器。
・1tの搬送物であれば、20kgf前後の始動摩擦抵抗で動かすことが可能。
・ボディがアルミ製のため、軽量で錆びにくい。
・多彩な製品ラインナップにより、ワークの重量やサイズ、設置する溝幅に対応。
【用途】
・金型や治具等、通常は着座している重量物の段取替、位置調整等、動かしたい時が限定される場合に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エア駆動式プレインベアリフター PVL-Sシリーズストレートタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアーの給気方法を教えて下さい。

下降時に排気が必要なため、三方弁をご使用ください。
