プレインベアユニット PVU・PVUHシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,036円～44,128円
- 税込単価
- 6,640円～48,541円
自由な組み合わせで重量物の搬送、収納の省力化に役立つプレインベア。【特長】・プ...
詳細情報を確認する
商品情報

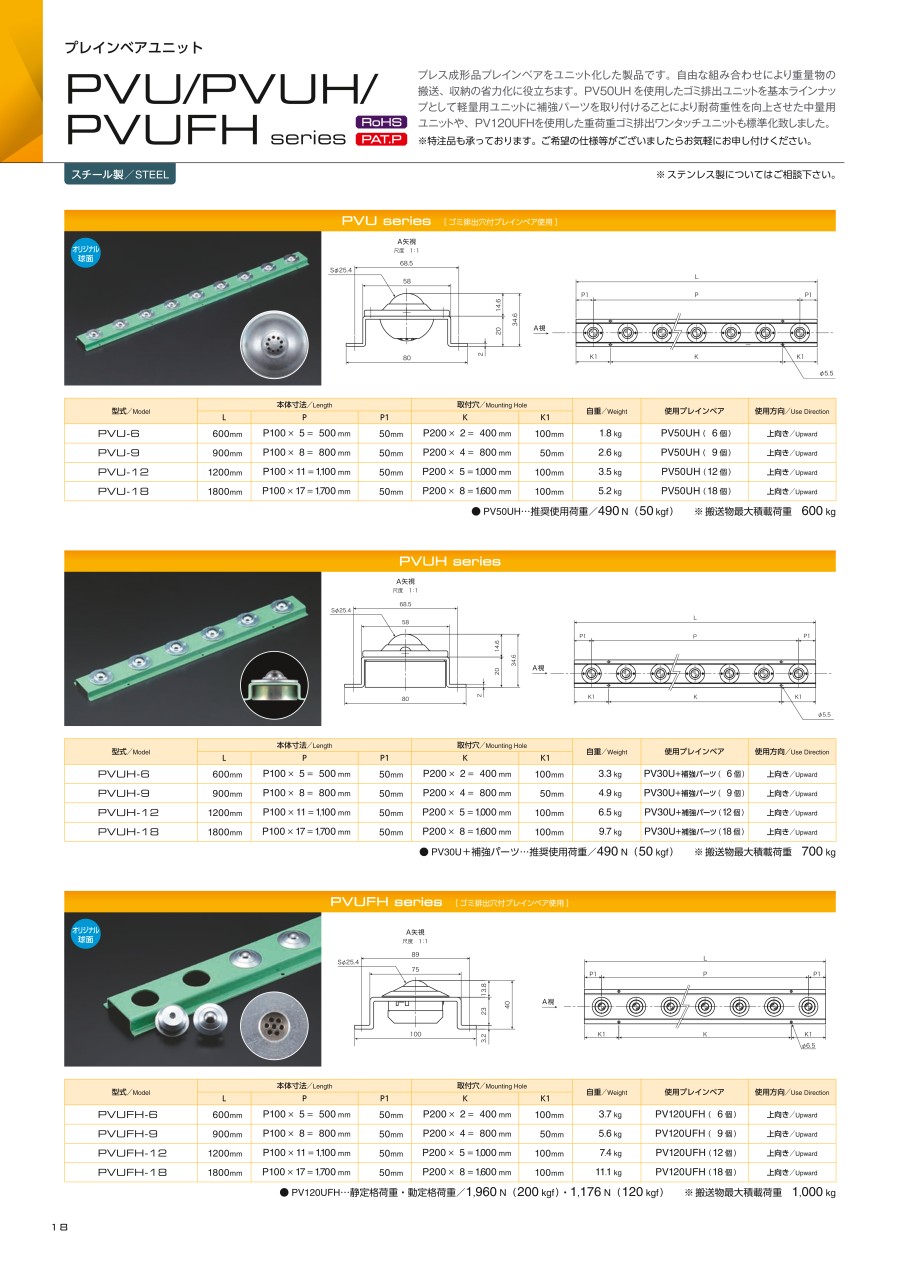

プレス成形品プレインベアをユニット化した製品
PVUシリーズの外観
PVUシリーズの寸法図1
PVUシリーズの寸法図2
| 型式 Model | 本体寸法 Length | 取付穴 Mounting Hole | 自重 Weight | 使用プレインベア | 使用方向 Use Direction | |||
|---|---|---|---|---|---|---|---|---|
| L | P | P1 | K | K1 | ||||
| PVU-6 | 600mm | P100×5＝500mm | 50mm | P200×2＝400mm | 100mm | 1.8kg | PV50UH（6個） | 上向き Upward |
| PVU-9 | 900mm | P100×8＝800mm | 50mm | P200×4＝800mm | 50mm | 2.6kg | PV50UH（9個） | 上向き Upward |
| PVU-12 | 1200mm | P100×11＝1,100mm | 50mm | P200×5＝1,000mm | 100mm | 3.5kg | PV50UH（12個） | 上向き Upward |
| PVU-18 | 1800mm | P100×17＝1,700mm | 50mm | P200×8＝1,600mm | 100mm | 5.2kg | PV50UH（18個） | 上向き Upward |
PVUHシリーズの外観
PVUHシリーズの寸法図1
PVUHシリーズの寸法図2
| 型式 Model | 本体寸法 Length | 取付穴 Mounting Hole | 自重 Weight | 使用プレインベア | 使用方向 Use Direction | |||
|---|---|---|---|---|---|---|---|---|
| L | P | P1 | K | K1 | ||||
| PVUH-6 | 600mm | P100×5＝500mm | 50mm | P200×2＝400mm | 100mm | 3.3kg | PV30U＋補強パーツ（6個） | 上向き Upward |
| PVUH-9 | 900mm | P100×8＝800mm | 50mm | P200×4＝800mm | 50mm | 4.9kg | PV30U＋補強パーツ（9個） | 上向き Upward |
| PVUH-12 | 1200mm | P100×11＝1,100mm | 50mm | P200×5＝1,000mm | 100mm | 6.5kg | PV30U＋補強パーツ（12個） | 上向き Upward |
| PVUH-18 | 1800mm | P100×17＝1,700mm | 50mm | P200×8＝1,600mm | 100mm | 9.7kg | PV30U＋補強パーツ（18個） | 上向き Upward |
使用例
使用例1：ワーク自動搬送ライン
PVUを使用することによりワークの方法転換が容易になり省スペース化を図ることができます。
使用例2：エンジン搬送用自動ライン
自動化ラインや加工機等の製造機械のワーク搬送に最適です。ユニットなので設置が簡単でレイアウト変更にも対応できます。
PVU 使用プレインベアPV50UH ゴミ排出穴付
PV50UHを使用したゴミ排出ユニット。
粉塵やゴミが多い環境に最適です。
PVUH 使用プレインベアPV30UH＋補強パーツ
補強パーツ
軽量用ユニットに補強パーツを取り付けることにより耐荷重性を向上させた中量用ユニット。
プレインベア選定方法
プレインベア本体の寸法公差や、取付面の状態によりプレインベア全てに均等に荷重がかからない可能性があります。
そのため、プレインベア PVU・PVUH series では、
『ワーク重量×2≦プレインベア負荷容量×ワーク底面にあるプレインベア個数』
を目安にプレインベアをお選びください。
選定例
ワーク重量300kg PV50UH 選定時は、『300×2≦50kgf×12個』が目安となり、ワークに対して最低12個のプレインベアが必要です。
※ユニットの数量に関係なく最大積載荷重は、『PVU』で600kg『PVUH』で700kgとなります。
お客様の声
- 自動ラインへの部品供給で使用しています。特に狭い箇所への部品供給はPVUの幅を活かし並べることでワークの搬送が簡単にできています。とても使いやすいです。
- ユニットになっているため設置がとても楽にできる。長さを変えて自由にレイアウトできるので工場内の搬送に伴う設計が容易。
開発秘話
設置の手間をユニット化する事で大幅に削減。ゴミ排出を標準仕様とし、
特に強化タイプPVUHはオリジナルの商品となります。
詳細情報
基本情報
自由な組み合わせで重量物の搬送、収納の省力化に役立つプレインベア。
【特長】
・プレス成形品プレインベアをユニット化した製品です。
・PVUシリーズは標準でゴミ排出タイプのボールローラー（PV50UH）を装着。
・PVUHシリーズはPV30Uに補強パーツを取り付け、最大積載荷重を強化。
・軽量用ユニットに強化ボール受けを取り付け耐荷重性を向上させた中量用ユニットを用意。
・ワンタッチでユニット化できる簡易タイプも用意。
【用途】
・コンベアラインでの方向転換や金型ラックに便利。
