プレインベア PV-BCシリーズ スプリングクッションタイプ
- 通常単価(税別)
- 6,108円～8,056円
- 税込単価
- 6,719円～8,862円
通常出荷日：在庫品1日目当日出荷可能
スプリングにより、設置レベル差などに起因するプレインベアへの集中荷重を防ぐボールローラ。【特長】・フラ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

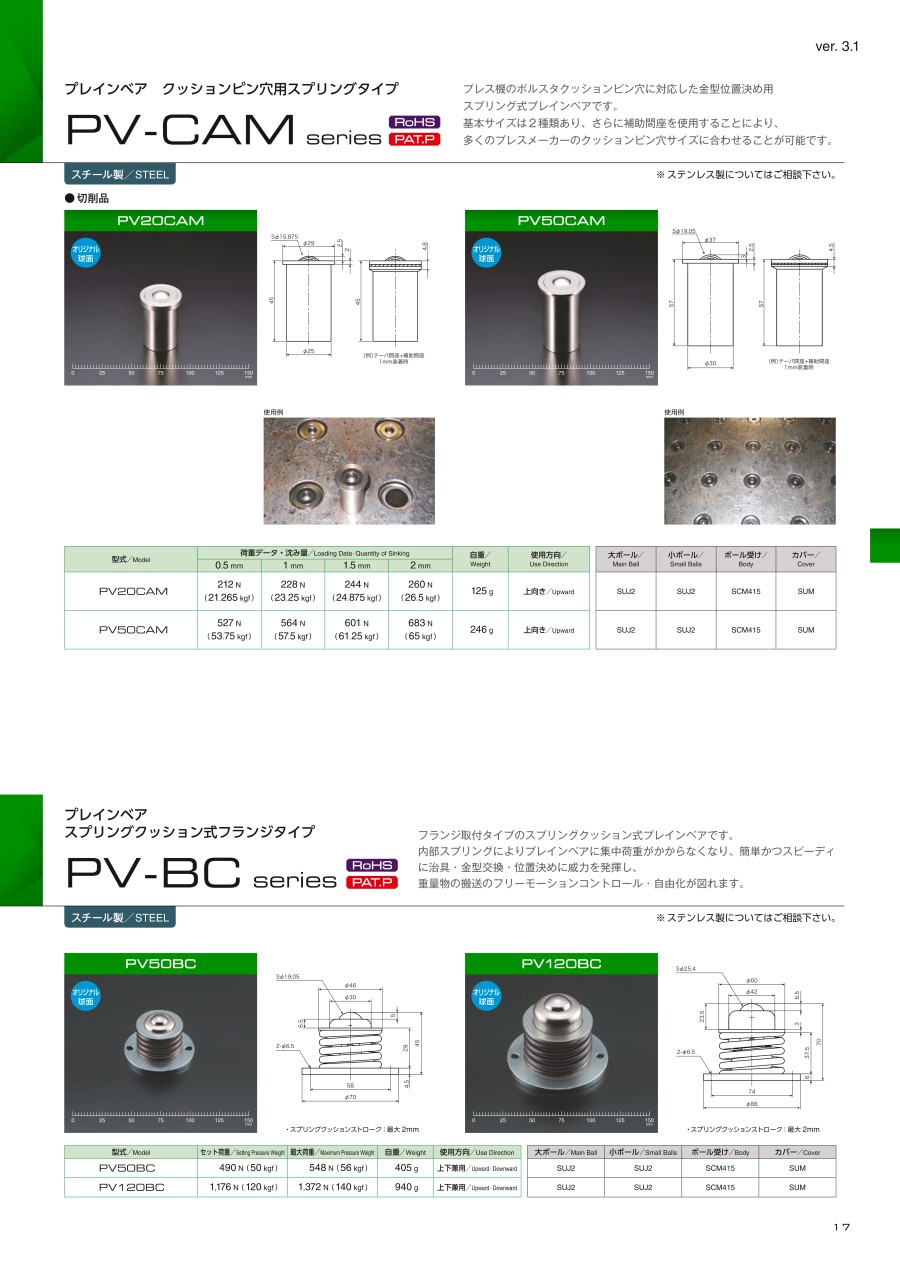

PV - BCシリーズの仕様
PV50BCの外観
PV50BCの寸法図
PV120BCの外観
PV120BCの寸法図
| 型式 Model | セット荷重 Setting Pressure Weight | 最大荷重 Maximum Pressure Weight | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|---|
| PV50BC | 490N（50kgf） | 548N（56kgf） | 405g | 上下兼用 Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| PV120BC | 1,176N（120kgf） | 1,372N（140kgf） | 940g | 上下兼用 Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
詳細情報
基本情報
スプリングにより、設置レベル差などに起因するプレインベアへの集中荷重を防ぐボールローラ。
【特長】
・フランジ取付タイプのスプリングクッション式プレインベアです
・内部スプリングによりプレインベアに集中荷重がかからなくなり、簡単かつスピーディーに治具・金型交換・位置決めに威力を発揮し、重量物の搬送のフリーモーションコントロール・自由化が図れます
・作業環境に合わせたレイアウトで、省空間化が図れる
【用途】
・レーザー加工機
・パンチングマシン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
