スプリングクッション式プレインベアは、取付面やワークが平面ではない特殊な環境においてプレインベアがクッションで沈みながら均一にワークを受ける事により、重量物搬送時の省力化を図る製品。
金型搬入後、プレインベアの上で前後左右に移動させて位置決めをします。上型をラムに取り付け、下型をクランプするとプレインベアはクランプ力により沈み、下型とボルスターは密着します。

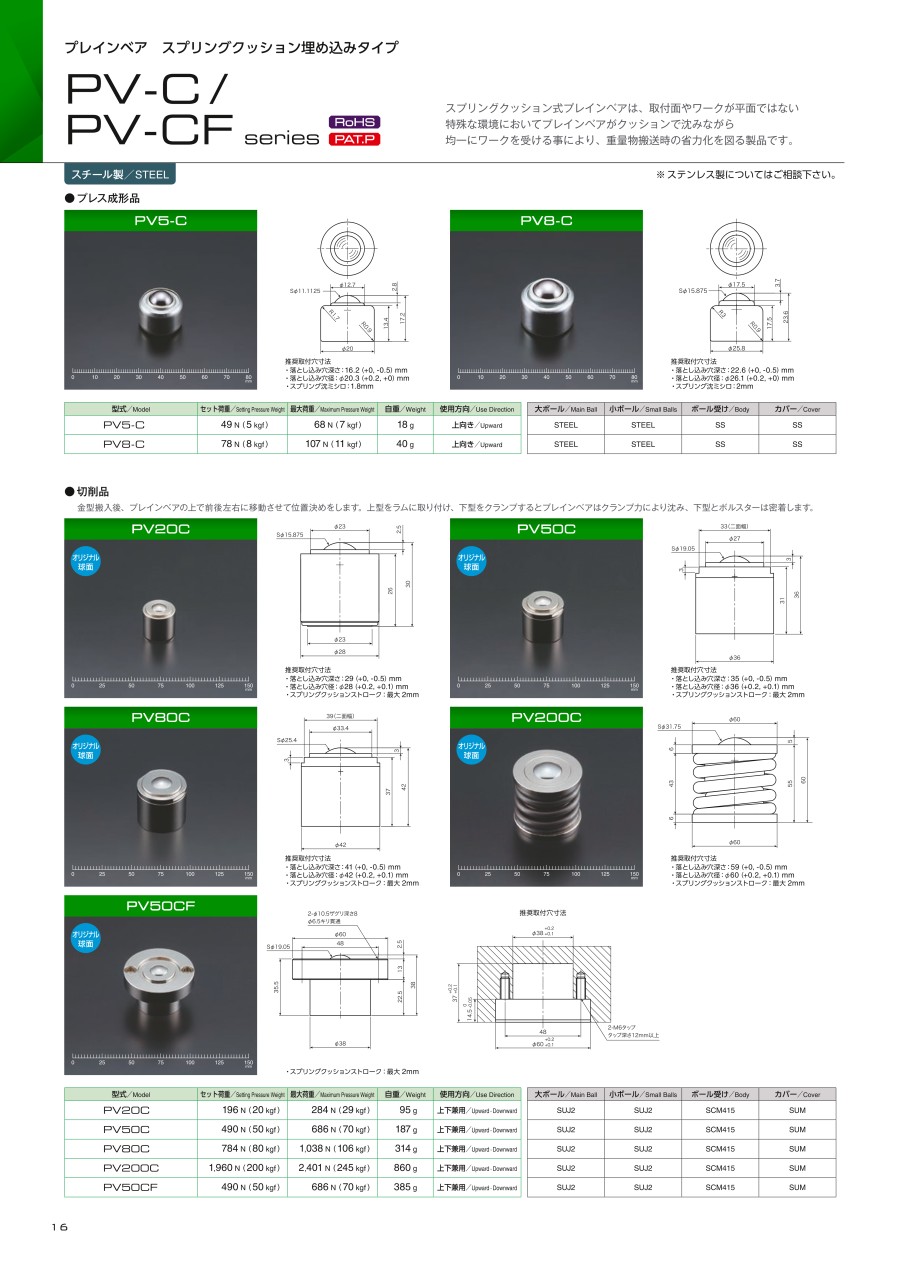

プレインベア PV-C・PV-CFシリーズスプリングクッション埋め込みタイプ:関連画像

PV20C

PV20Cの寸法図

PV50C

PV50Cの寸法図

PV80C

PV80Cの寸法図

PV200C

PV200Cの寸法図

PV50CF

PV50CFの寸法図1

PV50CFの寸法図2

PV5-C

PV5-Cの寸法図

PV8-C

PV8-Cの寸法図

型式/Model	セット荷重/Setting Pressure Weight	最大荷重/Maximum Pressure Weight	自重/Weight	使用方向/Use Direction	大ボール/Main Ball	小ボール/Small Balls	ボール受け/Body	カバー/Cover
PV20C	196N(20kgf)	284N(29kgf)	95g	上下兼用Upward·Downward	SUJ2	SUJ2	SCM415	SUM
PV50C	490N(50kgf)	686N(70kgf)	187g	上下兼用Upward·Downward	SUJ2	SUJ2	SCM415	SUM
PV80C	784N(80kgf)	1,038N(106kgf)	314g	上下兼用Upward·Downward	SUJ2	SUJ2	SCM415	SUM
PV200C	1,960N(200kgf)	2,401N(245kgf)	860g	上下兼用Upward·Downward	SUJ2	SUJ2	SCM415	SUM
PV50CF	490N(50kgf)	686N(70kgf)	385g	上下兼用Upward·Downward	SUJ2	SUJ2	SCM415	SUM
PV5-C	49N(5kgf)	68N(7kgf)	18g	上向き Upward	STEEL	STEEL	SS	SS
PV8-C	78N(8kgf)	107N(11kgf)	40g	上向き Upward	STEEL	STEEL	SS	SS

使用例

使用例1：プレス機での金型位置決め

金型搬入し、プレインベアの上で前後左右に移動させて位置決め。

クランパーを取り付けし、作動させる(クランパーで金型とボルスターを締め付ける)。

プレインベアに内蔵されているスプリングが縮み、金型とボルスターが密着する。
スプリング機能を活かすことで均一にワークの荷重を受けることができます。

プレインベア選定方法

スプリングクッションタイプは、セット荷重以上の荷重がかかればプレインベアが沈み込み、より多くのプレインベアで負荷することができるので、プレインベアスプリングタイプ PV-C/CF series では、
『ワーク重量≦プレインベアセット荷重×ワーク底面にあるプレインベア個数』
を目安にプレインベアをお選びください。

選定例
ワーク重量500kg PV50C 選定時は、『500≦セット荷重50kgf×10個』が
目安となります。

お客様の声

金型交換の段取り替えがスムーズにできるようになり、PV-Cシリーズをつける前に比べ作業工数が減った。

型番リスト

表示件数

型番

形状

負荷容量

(N)

外径

(φ)

ボール径

(φ)

負荷容量範囲

(N)

使用方向

本体材質詳細［ボール受け］

本体材質詳細[カバー]

小ボール(内部ボール)材質

大ボール材質詳細

RoHS?

最小発注数量

円筒	68	20	11.1125	50.1～100.0	上向き	SS	SS	STEEL	STEEL	10	1個
円筒	107	25.8	15.875	100.1～500.0	上向き	SS	SS	STEEL	STEEL	10	1個
円筒	284	28	15.875	100.1～500.0	上向き・下向き兼用	SCM415	SUM	SUJ2	SUJ2	10	1個
円筒	686	36	19.05	500.1～5000	上向き・下向き兼用	SCM415	SUM	SUJ2	SUJ2	10	1個
フランジ	686	60	19.05	500.1～5000	上向き・下向き兼用	SCM415	SUM	SUJ2	SUJ2	10	1個
円筒	1038	42	25.4	500.1～5000	上向き・下向き兼用	SCM415	SUM	SUJ2	SUJ2	10	1個
円筒	2401	60	31.75	500.1～5000	上向き・下向き兼用	SCM415	SUM	SUJ2	SUJ2	10	1個

通常単価(税別) (税込単価)	通常出荷日

388円 ( 427円 )	在庫品1日目当日出荷可能
458円 ( 504円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	在庫品1日目当日出荷可能
6,997円 ( 7,697円 )	在庫品1日目当日出荷可能
10,339円 ( 11,373円 )	4日目
10,608円 ( 11,669円 )	4日目
14,949円 ( 16,444円 )	4日目

詳細情報

基本情報

基本情報

クッションで沈みながら均一にワークを受ける事により、重量物搬送時の省力化を図るプレインベア。
【特長】
・プレインベア上で重量物を前後左右に移動させ、位置決めをする。
・金型位置決めの場合、下型をクランプするとプレインベアは沈み、下型とボルスターは密着する。
・下向き用はキャスタとしても利用可能。
・スプリングを内蔵しており、一定の荷重を受けると沈み込む。
・取付面の穴に落とし込む、埋め込みタイプのプレインベア。
【用途】
・プレス機での金型の位置決めに最適。
・取付面やワークが平面ではない特殊な環境での使用に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プレインベア PV-C・PV-CFシリーズスプリングクッション埋め込みタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスプリングクッションタイプの利点は何ですか？

取付高さに若干のバラツキがあっても、均等に荷重を受けることができます。
