プレインベア PV-BH・PVS-Bシリーズ（ゴミ排出穴・スリット付）切削品ボルトタイプ
- 通常単価(税別)
- 3,092円～5,297円
- 税込単価
- 3,401円～5,827円
通常出荷日：在庫品1日目当日出荷可能
ワークを軽い力で自由方向に搬送できる、ゴミ環境での使用を想定したプレインベア。【特長】・小ボールの受部...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
使用例
使用例1：ワーク搬送用台車
キャスター代わりに使用できます。床面から拾って入り込んでしまうゴミに対してスリットからゴミを排出します。
※ボールが接触する床面は鉄板等をご使用ください。
使用例2：自動ラインのワーク搬送
搬送用ワークの鉄板から黒皮等のゴミが出てしまってもボルト部に加工してあるゴミ排出穴よりゴミを排出します。自動化ラインや加工機等の製造機械のワーク搬送に最適です。
製品仕様
従来のボールトランスファは構造上、内部にゴミが入りやすく一度入ると抜けにくい為、水中（海水、泥水など）、油、粉塵などのある過酷な使用環境を不得意としていた。
プレインベアゴミ排出タイプは、オリジナル球面（PAT.P）の利点を活かし、小ボールの受部やボールカバー部に穴加工（スリット）を施し内部に入り込んだゴミや水などを排出。
エイテックのゴミ排出タイプ プレインベアは、オリジナル球面（PAT.P）の利点を生かしゴミを排出するという抜本的な解決方法を実現。
従来のゴミ侵入に対する対策品（ゴムシールetc.）と一線を画し、ゴミによる回転不良の問題の抜本的な解決に成功。プレインベアは、今までのボールトランスファと全く違う新機構のオリジナル球面（PAT.P）を採用しているので、大ボール直下の小ボール受け面では荷重を受けない。この構造により、多数のゴミ抜き穴を開けることが可能。小ボールの受け部に穴加工を施し、内部に入り込んだゴミや水などを排出。過酷な条件下でも正常に作動し、スムーズな回転を維持。
| お悩み 1 | ゴミや鉄粉が溜まって動きが悪くなる・・・ |
|---|
オリジナル特殊球面（ＰＡＴ．Ｐ）を採用
大ボール直下の小ボール受け面では荷重を受けません。この構造により多数のゴミを排出することができます！
ゴミが出やすい過酷な使用状況例
溶接工場の加工現場
▼こんな環境でも！
・黒皮鉄板の搬送
・粉体成刑機（金型移動）
・洗浄機内のワーク搬送
・セラミックス粉体成形機（グラスファイバーの成形）
切削加工におけるワーク搬送
▼さらに
耐久性能ＵＰ！ 摩擦抵抗ＤＯＷＮ！
業界唯一の上下兼用ボールトランスファ
溶接工場の加工現場
５０秒でわかる！「ゴミ排出加工ができるわけ」
プレス機器製造メーカーおよび周辺設備
プレス・金属
・プレス金属の位置決め
・金型ワーク搬送、収納
ライン搬送機器製造メーカーおよび周辺設備
ライン搬送
・プレス金属の位置決め
・金型ワーク搬送、収納
医療・食品メーカーおよび周辺設備
医療・食品
・ワークの方向転換
・ワークの位置決め
工作機械製造メーカーおよび周辺施設
工作・機械
・レーザー加工機
・パンチングマシンに標準搭載
製品仕様
内部に入り込んだゴミ等を排出する「穴加工」

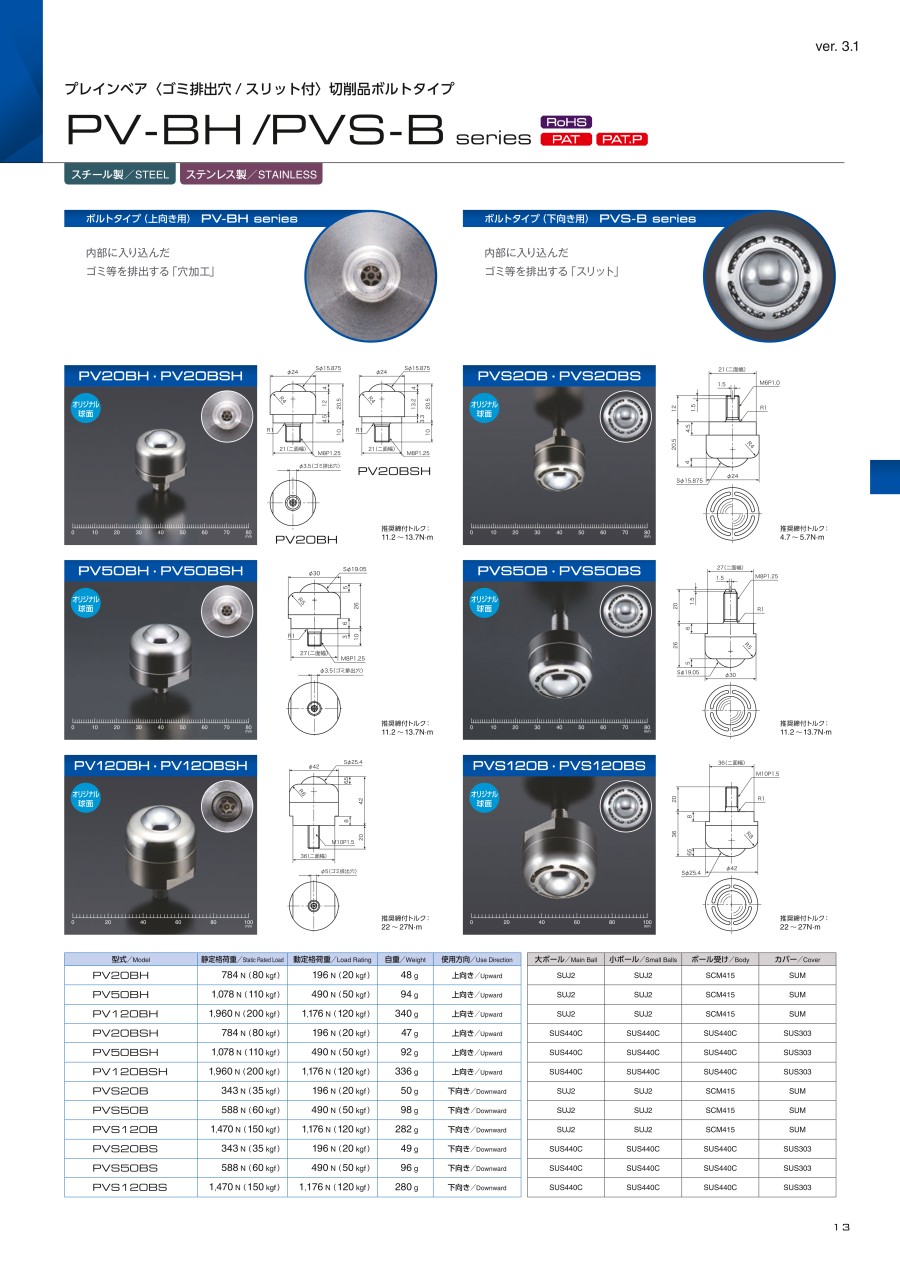

PV20BHの外観図
推奨締付トルク : 11.2～13.7N.m
PV20BHの寸法図
推奨締付トルク : 11.2～13.7N.m
PV50BHの外観図
推奨締付トルク : 11.2～13.7N.m
PV50BHの寸法図
推奨締付トルク : 11.2～13.7N.m
PV120BH・PV120BSHの外観図
推奨締付トルク : 22～27N.m
PV120BH・PV120BSHの寸法図
推奨締付トルク : 22～27N.m
ボルトタイプ（下向き用） PVS-Bseriesの仕様
内部に入り込んだゴミ等を排出する「スリット」
PVS20Bの外観図
推奨締付トルク : 4.7～5.7N.m
PVS20Bの寸法図
推奨締付トルク : 4.7～5.7N.m
PVS50Bの外観図
推奨締付トルク : 11.2～13.7N.m
PVS50Bの寸法図
推奨締付トルク : 11.2～13.7N.m
プレインベア選定方法
プレインベア本体の寸法公差や、取付面の状態によりプレインベア全てに均等に荷重がかからない可能性があります。
そのため、プレインベア ゴミ排出ボルトタイプ PV-BH/PVS-B series では、
『ワーク重量×1.5≦プレインベア負荷容量×ワーク底面にあるプレインベア個数』
を目安にプレインベアをお選びください。
選定例
ワーク重量500kg PV50BH 選定時は、『500×1.5≦50kgf×15個』が目安となります。
お客様の声
- 自動ラインへの部品搬送用パレットにキャスタとしてPVS50B使用。鉄板の床からゴミが入り込んでしまうが排出するので使いやすい。
- 細かなゴミがどうしても出るのでPV50BからPV50BHゴミ排出タイプに変えたところ、従来品より寿命が伸びた。
開発秘話
従来では検討すらされなかった、ボルト取り付けタイプのプレインベアにもゴミ排出機能が欲しいとの声にお応えすべく開発されたオリジナル商品です。密かにヒット商品なんです。
詳細情報
基本情報
ワークを軽い力で自由方向に搬送できる、ゴミ環境での使用を想定したプレインベア。
【特長】
・小ボールの受部やボールカバー部に穴加工（スリット）を施し、内部に入り込んだゴミなどを排出。
・PV-Bシリーズのゴミ排出穴またはスリット付タイプ。
・従来のゴミ侵入に対する対策品（ゴムシール等）と一線を画した、ゴミを排出する特殊な構造を採用。
・粉塵などの侵入によるボールの回転不良を改善。
【用途】
・溶接工程、石材加工現場などの粉塵環境や黒皮鉄板の搬送など従来品が不得意とした環境に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
プレインベア PV-BH・PVS-Bシリーズ（ゴミ排出穴・スリット付）切削品ボルトタイプのレビュー
清掃ロボットのノズル部の走行用キャスター
2
2.02017/04/11
回転が軽くて、キャスターとしての性能は良いと思います。
しかし、回転する時の騒音が酷いです。
これでは、騒音が気にならな...もっと読む
1人が参考にしています。
ワークの移動
3
3.02022/09/26
スムーズに動き満足だが，少し音が大きいように思えた．
ゴミの排出はまだ未確認だが，効果がある機構だと思う．
0人が参考にしています。
ライン搬送
4
4.02022/07/30
ライン搬送機に使用しました。
ゴミを排出する構造なので、ゴミだまりがなく、粉塵対策には便利な商品です。
0人が参考にしています。
よくあるご質問（FAQ）
Q排出されたゴミはどうなりますか。
A
PV-BHシリーズではゴミが製品の下に抜けていきますので、取付面にも穴加工が必要になります。
Q本当にゴミは出るんですか？
A
はい、出ます。ボールが回転することによってゴミは排出されます。
