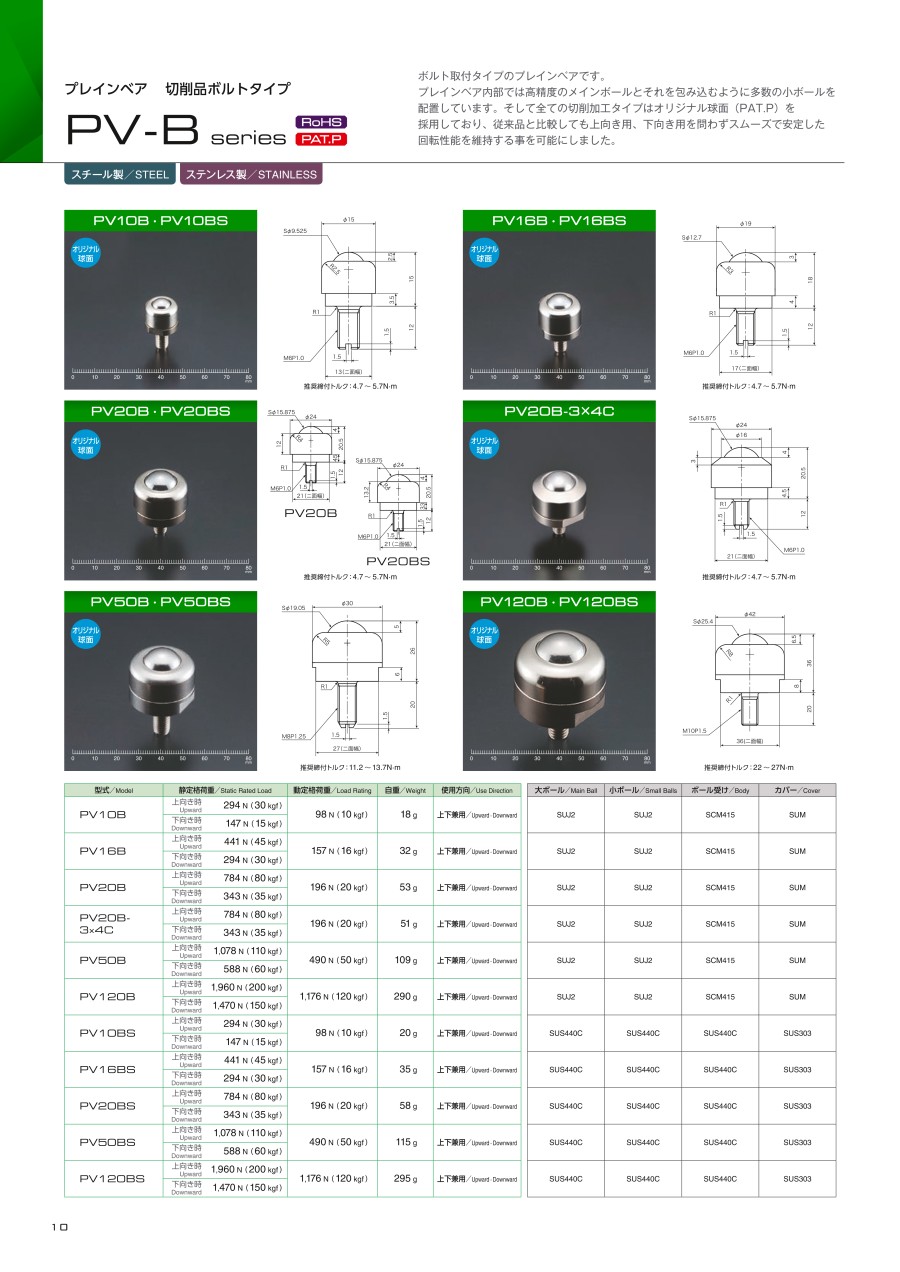

プレインベア PV-Bシリーズ 切削品ボルトタイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
プレインベア PV-Bシリーズ の仕様
ボルト取付タイプのプレインベア。
プレインベア内部では高精度のメインボールとそれを包み込むように多数の小ボールを配置している。
そして全ての切削加工タイプはオリジナル球面（PAT.P）を採用しており、従来品と比較して、上向き用、下向き用を問わずスムーズで安定した回転性能を維持する事を可能にした。
PV10B·PV10BS
PV10B·PV10BSの寸法図
PV16B·PV16BS
PV16B·PV16BSの寸法図
PV20B·PV20BS
PV20B·PV20BSの寸法図
PV50B·PV50BS
PV50B·PV50BSの寸法図
PV120B·PV120BS
PV120B·PV120BSの寸法図
| 型式/Model | 静定格荷重 /Static Rated Load | 動定格荷重 /Load Rating | 自重 /Weight | 使用方向 /Use Direction | 大ボール /Main Ball | 小ボール /Small Balls | ボール受け /Body | カバー /Cover | |
|---|---|---|---|---|---|---|---|---|---|
| PV10B | 上向き時 Upward | 294N(30kgf) | 98N(10kgf） | 18g | 上下兼用/Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| 下向き時 Downward | 147N(15kgf) | ||||||||
| PV16B | 上向き時 Upward | 441N(45kgf) | 157N(16kgf） | 32g | 上下兼用/Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| 下向き時 Downward | 294N(30kgf) | ||||||||
| PV20B | 上向き時 Upward | 784N(80kgf) | 196N(20kgf） | 53g | 上下兼用/Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| 下向き時 Downward | 343N(35kgf） | ||||||||
| PV50B | 上向き時 Upward | 1,078N(110kgf） | 490N(50kgf） | 109g | 上下兼用/Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| 下向き時 Downward | 588N(60kgf） | ||||||||
| PV120B | 上向き時 Upward | 1,960N(200kgf） | 1,176N(120kgf） | 290g | 上下兼用/Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| 下向き時 Downward | 1,470N(150kgf） | ||||||||
| PV10BS | 上向き時 Upward | 294N(30kgf） | 98N(10kgf） | 20g | 上下兼用/Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303 |
| 下向き時 Downward | 147N(15kgf） | ||||||||
| PV16BS | 上向き時 Upward | 441N(45kgf） | 157N(16kgf） | 35g | 上下兼用/Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303 |
| 下向き時 Downward | 294N(30kgf） | ||||||||
| PV20BS | 上向き時 Upward | 784N(80kgf） | 196N(20kgf） | 58g | 上下兼用/Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303 |
| 下向き時 Downward | 343N(35kgf） | ||||||||
| PV50BS | 上向き時 Upward | 1,078N(110kgf） | 490N(50kgf） | 115g | 上下兼用/Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303 |
| 下向き時 Downward | 588N(60kgf） | ||||||||
| PV120BS | 上向き時 Upward | 1,960N(200kgf） | 1,176N(120kgf） | 295g | 上下兼用/Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303 |
| 下向き時 Downward | 1,470N(150kgf） | ||||||||
使用例
使用例1：省スペースで狭い場所でも設置が可能！
ボルトタイプは取付ボルトが一体のため狭い場所などに取付可能でスペースを選びません。
使用例2：エアーシリンダの先端に取付
アクチュエータ等に取付て使用する方法もあります。
プレインベア選定方法
プレインベア本体の寸法公差や、取付面の状態によりプレインベア全てに均等に荷重がかからない可能性があります。
そのため、プレインベア 切削品ボルトタイプ PV-B series では
『ワーク重量×1.5≦プレインベア負荷容量×ワーク底面にあるプレインベア個数』
を目安にプレインベアをお選びください。
選定例
ワーク重量800kg PV120B 選定時は、『800×1.5≦120kgf×10個』が
目安となります。
お客様の声
- ボルト一体型なので非常に簡単でスピーディに取付ができる。
開発秘話
オリジナル球面の採用により、高次元での耐久性、耐荷重性を実現しました。
その他にも接触面に近いフタ部をR加工しワークの引っ掛かりを防止、フタ部が回転することにより、横からの接触による製品の破壊を回転にて逃がします。
プレインベアのボルトタイプは全てのラインナップに脱着を容易にする為のスパナ掛けを装備しております。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,543円 ( 1,697円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
3,527円 ( 3,880円 ) | 在庫品1日目当日出荷可能 |
1,098円 ( 1,208円 ) | 在庫品1日目当日出荷可能 |
3,629円 ( 3,992円 ) | 在庫品1日目当日出荷可能 |
2,598円 ( 2,858円 ) | 在庫品1日目当日出荷可能 |
4,403円 ( 4,843円 ) | 在庫品1日目当日出荷可能 |
3,198円 ( 3,518円 ) | 在庫品1日目当日出荷可能 |
5,933円 ( 6,526円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワークを軽い力で自由方向に搬送できる、ボルトタイプのプレインベア。
【特長】
・ボール受けのオリジナル特殊球面により、上向き、下向きを問わずスムーズで安定した回転性能を維持。
・特殊構造により、使用方向が上向き下向き兼用となっている。横向きなど360度自由な方向での使用が可能。
・すべてキャスターとしても利用可能。
・スパナ掛けがあるため、取付作業がスムーズに行える。
・コンパクトなボルトタイプの切削品プレインベアなため、取付に場所をとらない。
【用途】
・始動摩擦抵抗が3/100以下なので、重量物の搬送、位置決めに最適。
・下向きに取り付けてキャスターとしても使用可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
