プレインベア PVシリーズ プレス成形品
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 240円～4,516円
- 税込単価
- 264円～4,968円
ワークを軽い力で自由方向に搬送できる、低コストなプレインベア。【特長】・汎用性...
詳細情報を確認する- 種類
- 標準
- 使用方向
- 上向き
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
自由方向に搬送できる、低コストなプレインベア
プレインベア全ラインナップの中で最も低価格で汎用性が高いプレス成形品シリーズ。
軽荷重～重荷重用まで幅広いスペック対応で、一部製品でオリジナル球面（PAT.P）を採用したゴミ排出タイプも用意。

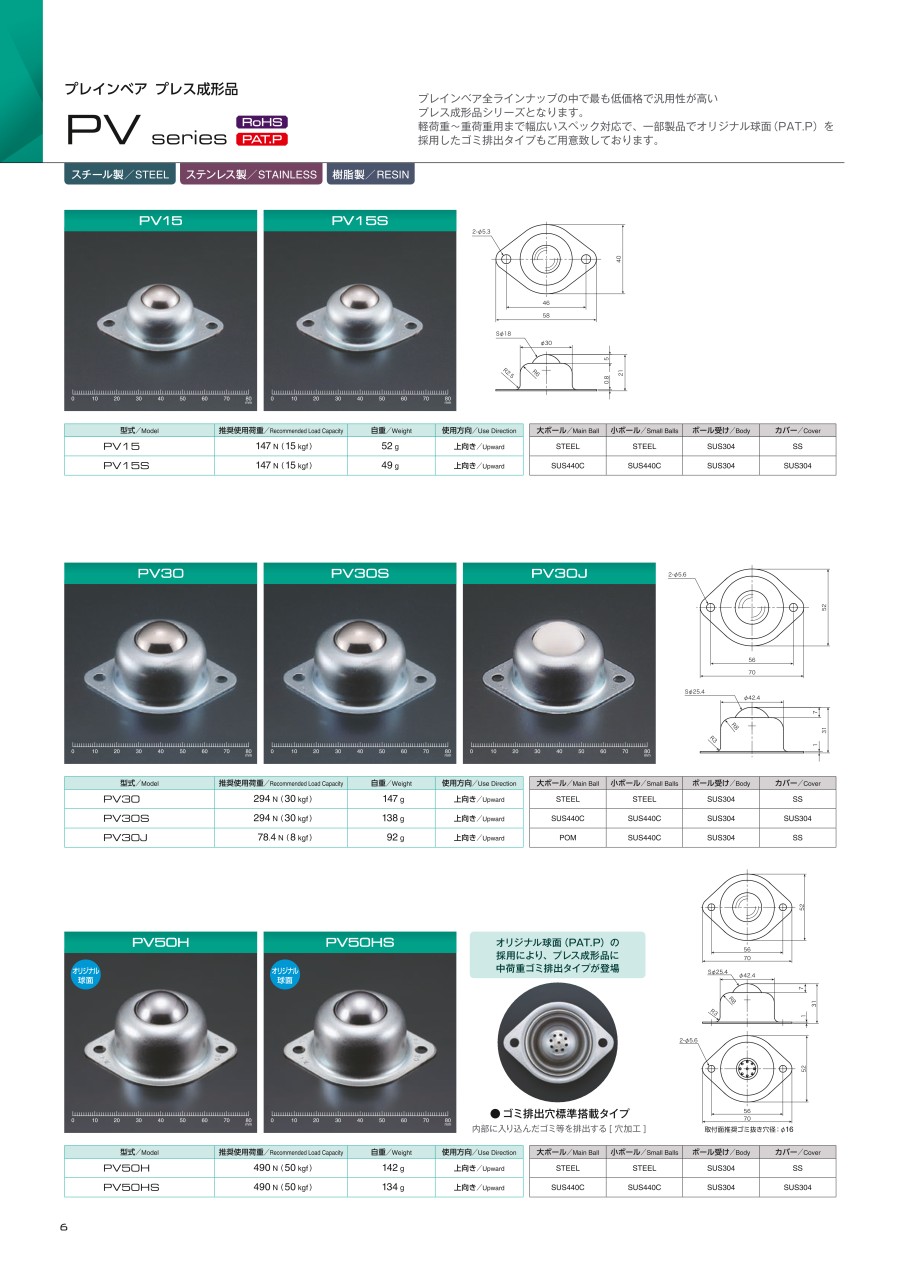

PV15
PV15S
PV15・PV15Sの寸法図
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PV15 | 147N（15kgf） | 52g | 上向き Upward | STEEL | STEEL | SUS304 | SS |
| PV15S | 147N（15kgf） | 49g | 上向き Upward | SUS440C | SUS440C | SUS304 | SUS304 |
PV30
PV30S
PV30J
PV30・PV30S・PV30Jの寸法図
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PV30 | 294N（30kgf） | 147g | 上向き Upward | STEEL | STEEL | SUS304 | SS |
| PV30S | 294N（30kgf） | 138g | 上向き Upward | SUS440C | SUS440C | SUS304 | SUS304 |
| PV30J | 78.4N（8kgf） | 92g | 上向き Upward | POM | SUS440C | SUS304 | SS |
PV80
PV80S
切削ベースパーツ搭載タイプ
プレス成形タイプのメイン製品であるPV30と同寸法にて静定格荷重1,960N（200kgf）/動定格荷重784N（80kgf）までアップさせた重荷重プレインベア。プレス成形品の弱点である荷重超過による本体の破壊を回避。
PV80・PV80Sの寸法図
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 動定格荷重 Load Rating | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|---|
| PV80 | 1,960N（200kgf） | 784N（80kgf） | 219g | 上向き Upward | STEEL | STEEL | SCM415 | SS |
| PV80S | 1,960N（200kgf） | 784N（80kgf） | 220g | 上向き Upward | SUS440C | SUS440C | SUS440C | SUS304 |
PVP30J
PVP30Jの寸法図
樹脂成型タイプ
樹脂成型タイプにオリジナル球面（PAT.P）を採用。従来品の樹脂成型タイプに比べ、弱い本体にかかる荷重の負担を分散させ、よりスムーズで長期間使用を可能にした。
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PVP30J | 78.4N（8kgf） | 38g | 上下兼用 Upward·Downward | POM※1 | SUS304※1 | POM | POM |
PV15U
PV15US
PV15UJ
PV15U・PV15US・PV15UJの寸法図
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PV15U | 98N（10kgf） | 48g | 上向き Upward | STEEL | STEEL | SUS304 | SS |
| PV15US | 98N（10kgf） | 46g | 上向き Upward | SUS440C | SUS440C | SUS304 | SUS304 |
| PV15UJ | 49N（5kgf） | 28g | 上向き Upward | POM | SUS440C | SUS304 | SS |
PV30U
PV30US
PV30UJ
PV30U・PV30US・PV30UJの寸法図
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PV30U | 294N（30kgf） | 134g | 上向き Upward | STEEL | STEEL | SUS304 | SS |
| PV30US | 294N（30kgf） | 130g | 上向き Upward | SUS440C | SUS440C | SUS304 | SUS304 |
| PV30UJ | 78.4N（8kgf） | 77g | 上向き Upward | POM | SUS440C | SUS304 | SS |
PV30UX
PV30UXの寸法図
ワンタッチ取付タイプ
本体をボルト止めする必要がなく、ワンタッチでの取付を可能としたプレインベア。通常必要である取付工程を簡素化する事により、工具なしでの脱着を可能にした。
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PV30UX | 294N（30kgf） | 150g | 上向き Upward | STEEL | STEEL | SUS304 | SS |
PV30-B
PV30-Bの寸法図
| 型式 Model | 推奨使用荷重 Recommended Load Capacity | 自重 Weight | 使用方向 Use Direction | 大ボール Main Ball | 小ボール Small Balls | ボール受け Body | カバー Cover |
|---|---|---|---|---|---|---|---|
| PV30-B | 294N（30kgf） | 164g | 上向き Upward | STEEL | STEEL | SUS304 | SS |
使用例
使用例1：重荷重のワーク搬送・収納
軽荷重用から、切削パーツを組込んだ中荷重用まで多彩なラインナップで、金型ワークの搬送からパレット等の搬送を容易にします。
使用例2：自動ラインのワーク搬送
自動化ラインや加工機等の製造機械のワーク搬送に最適です。
プレインベア選定方法
プレインベア本体の寸法公差や、取付面の状態によりプレインベア全てに均等に荷重がかからない可能性があります。
そのため、プレインベア プレス成形品 PV series では、
『ワーク重量×2≦プレインベア負荷容量×ワーク底面にあるプレインベア個数』
を目安にプレインベアをお選びください。
選定例
ワーク重量300kg PV30 選定時は、『300×2≦30kgf×20個』が
目安となります。
お客様の声
- プレス成形品は価格がお手ごろなので交換頻度の多い現場に使用しています。
- 水気が多い現場ですが、ステンレス仕様のPVシリーズもあり錆などが軽減され使いやすいです。
開発秘話
従来のプレス成型品タイプに加えて、軽荷重プレス成形品では初となるオリジナル球面採用の中荷重タイプを開発しました。今まではプレス成型軽荷重品と切削重荷重品との間の価格差は大きく、ユーザー様から中荷重のワークに於ける対応品の要望が大きかった為、今回の中間荷重帯の製品ラインナップを追加いたしました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
948円 ( 1,043円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
948円 ( 1,043円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
609円 ( 670円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
1,229円 ( 1,352円 ) | 在庫品1日目当日出荷可能 |
1,897円 ( 2,087円 ) | 5日目 |
1,697円 ( 1,867円 ) | 在庫品1日目当日出荷可能 |
4,516円 ( 4,968円 ) | 4日目 |
952円 ( 1,047円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワークを軽い力で自由方向に搬送できる、低コストなプレインベア。
【特長】
・汎用性が高く、低コストを実現させた量産プレス製品。
・短納期で納品が可能な軽荷重・重荷重プレインベア。
・軽荷重用から、切削パーツを組込んだ中荷重用まで多彩なラインナップ。
【用途】
・始動摩擦抵抗が3/100以下なので、重量物の搬送、位置決めに最適。
